41. Размеры зева (отверстия) ключа и под ключ (гост 6424-73 в ред. 1992 г.)
Стандарт устанавливает размеры зева (отверстия) ключей, конца ключей для изделий с углублением под ключ и размеры под ключ изделий повышенной, нормальной и грубой точности.
Размеры ключа Размеры под ключ
Размеры, мм
Номинальные размеры S; S1;S2; S3
|
Предельные отклонения |
||||||
размеров ключа |
размеров под ключ |
||||||
охватывающих S |
охватываемых S1 |
охватываемых S1 |
охватывающих S3 |
||||
Ключи |
Изделия |
||||||
нормальной точности |
грубой точности |
повышенной точности |
нормальной точности |
грубой точности |
|||
2,5*; 3,0 |
- |
- |
-0,040 |
- |
- |
- |
+0,09 +0,03 |
3,2 |
+0,08 +0,02 |
- |
-0,048 |
-0,16 |
+0,12 +0,04 |
||
4,0; 5,0; 5,5 |
+0,12 +0,02 |
||||||
6,0* |
+0,15 +0,03 |
||||||
7,0 |
+0,15 +0,03 |
- |
-0,058 |
-0,20 |
- |
- |
+0,15 +0,05 |
8,0; (9,0) |
+0,18 +0,03 |
-0,36 |
|||||
10 |
+0,19 +0,04 |
+0,24 +0,04 |
|||||
(11) |
-0,120 |
-0,24 |
-0,43 |
+0,18 +0,06 |
|||
12; 13 |
+0,24 +0,04 |
+0,30 +0,04 |
-0,120 |
-0,24 |
-0,43 |
+0,18 +0,06 |
|
14; (15); 16 |
+0,27 +0,05 |
+0,35 +0,05 |
|||||
17; 18 |
+0,30 +0,05 |
+0,40 +0,05 |
|||||
19; 21; 22;24 |
+0,36 +0,06 |
+0,46 +0,06 |
-0,140 |
-0,28 |
-0,52 |
+0,21 +0,07 |
|
27; 30 |
+0,48 +0,08 |
+0,58 +0,08 |
-0,84 |
||||
32 |
-0,170 |
-0,34 |
-1,00 |
-1,00 |
+0,25 +0,05 |
||
34,0; 36,0; 41,0; 46,0; 50,0 |
+0,60 +0,10 |
+0,70 +0,10 |
|||||
• Допускается применять только для изделий с углублением под ключ и для ключей под это углубление. ГОСТ 6424-73 предусматривает также номинальные размеры 55 - 225 мм. Примечания: 1. Размеры, заключенные в скобки, допускается применять для ранее изготовленных изделий. 2. Размеры 17, 19, 22 и 32 мм не являются предпочтительными.

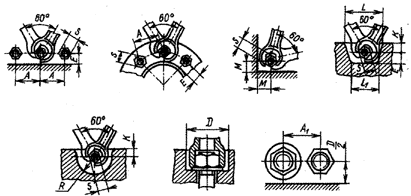

42. Места под гаечные ключи (гост 13682-80) Размеры, мм
3eв ключа S |
A |
E=K |
M |
L |
L1 |
R |
D |
A1 |
3eв ключа S |
A |
E=K |
M |
L |
L1 |
R |
D |
A1 |
5,5 7 8 10 12 13 14 17 19 22 24 27 |
12 14 17 20 24 26 28 34 36 42 48 52 |
5 6 7 8 10 10 11 13 14 15 16 19 |
7 8 9 11 13 14 15 17 19 24 25 28 |
20 26 30 36 45 45 48 52 60 72 78 85 |
16 20 24 28 34 34 36 38 45 55 60 65 |
10 13 15 18 22 23 24 26 30 36 38 42 |
- - 20 22 26 - 26 30 32 36 40 45 |
- - 16 18 20 - 22 26 30 32 3640 |
30 32 36 41 46 50 55 60 65 70 75 |
58 62 68 80 90 95 105 110 120 130 140
|
20 22 24 26 30 32 36 38 42 45 48
|
30 32 36 40 45 48 52 55 60 65 70
|
98 100 110 120 140 150 160 170 185 200 210
|
75 80 85 90 105 110 120 130 145 160 170
|
48 50 55 60 68 72 80 85 92 98 105
|
48 52 60 63 70 75 85 - - - -
|
45 48 52 60 65 70 78 - - - -
|
Стандарт устанавливает наименьшие размеры мест под головки гаечных ключей с зевом ключа от 3,2 до 225 мм.
