Обробка результатів досліду
Отриманий графiк дiлять на три ділянки, приблизно рiвних за часом. Для кожної дiлянки (на початку i в кiнцi) розраховують:
тепловi потоки (8.1; 8.2);
коефiцiєнти тепловiддачі (8.3).
Значення теплових потокiв (Вт/м ) i коефiцiєнтiв тепловiддачi (Bт/м ·К) складають відповідно:
на початку першої ділянки:
q0 = Cзвед [(Tпiч /100) - (Tn0 /100) ];
a0 = q0 /(tпiч - tn0);
в кiнцi першої ділянки:
q1 = Cзвед [(Tпiч /100) - (Tn1 /100) ];
a1 = q1 /(t пiч - tn1);
в кiнцi другої ділянки:
q2 = Cзвед [(Tпiч /100) - (Tn2 /100) ];
a2 = q2 /(tпiч – tn2);
в кiнцi третьої ділянки:
q3 = Cзвед [(Tпiч /100) - (Tn3 /100) ];
a3 = q3 /(tпiч - tn3).

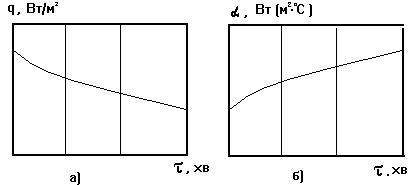

За даними розрахунку будують графiки зміни теплових потокiв q = f(t) i коефiцiєнтiв тепловiддачi a = f(t) (рис. 8.3).
Рис. 8.3. Графік зміни теплового потоку (а) і коефiцiєнту тепловiддачi (б).
СПИСОК ЛІТЕРАТУРИ
Нащокин В.В. Техническая термодинамика и теплопередача. – М.: Высшая школа. 1969, 1975. – 496 с.
Кириллин В.А., Сычев В.В. Шейндлин А.Е. Техническая термодинамика. – М.: Энергоатомиздат, 1983. – 416 с.
Теплотехника. /Ред. Баскакова А.Н. – М.: Энергоатомиздат, 1991. – 224 с.
Рабинович О.М. Сборник задач по технической термодинамике. – М.: Машиностроение. 1973.
