Дано:

Начальное давление

Номинальная быстрота действия насоса

Объем, в котором производится откачка

Параметры трубы:

Задание: 1) Построить кривую откачки вакуумного объема, посчитав Seff для p0.

2) Построить кривую откачки вакуумного объема, считая Seff для каждого p.

Решение:

1. Режим протекания газа определяется числом Кнудсена:

– вязкостный режим, для данной системы допустимый поток газа из атмосферы находится из уравнения:

Таким образом, Q_вх = 55.1 м³*Па/с

Для практических расчетов трубопровод можно считать длинным, если l/d > 100. В нашем случае:

следовательно, короткий трубопровод.

Определим U_k:

Где:

Найдем S_эф и :

Построим кривую откачки вакуумного обьема:

Рисунок 1 - Кривая откачки вакуумного объема.

Данное задание можно легко автоматизировать с помощь Labview

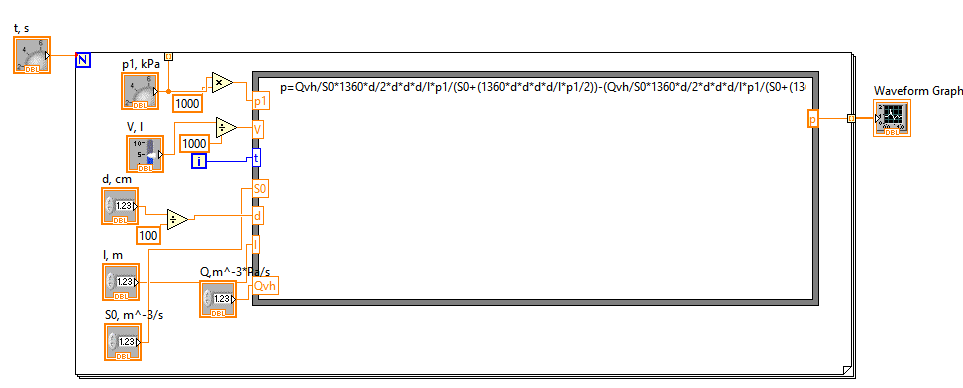

Рисунок 2 – Реализация задания на Labview с помощью цикла for

2. Построим кривую откачки p(t), каждый раз пересчитывая S_eff для каждого давления.

Таблица 1 – Значения для p(t) с зависящей от давления S_eff и независящей

Рисунок 3 – Сравнительный график двух способов построения кривой откачки

Вывод: пересчитывать Seff каждые несколько секунд не нужно, так как данный расчет вызывает изменения порядка 0,01% относительно кривой, где данные расчеты не производятся, но время, затраченное на построение графика, существенно вырастает.
