1. Алгоритм расчета по постоянному току схемы ОЭ (с «заземленным эмиттером»).

С1,С2 заменяем разрывом цепи. Принимаем I_Б=0. Постоянная составляющая U_ВХ=Е_питR₄/(R₃+R₄), причем U_ВХ=U_БЭ. Находим I_К. После этого через β нужно найти I_Б≠0 и пересчитать U_ВХ. Из ВЗК по контуру Е_пит, R₅, постоянная составляющая U₁=Е_пит-I_КR₅. Поскольку U₁=U_КЭ, то постоянная мощность на транзисторе P_KVT1= U_КЭI_К.

2. Алгоритм расчета по постоянному току схемы с ОБ.

3. Алгоритм расчета по постоянному току схемы с ОК.

При R₅=0, находим U_вх и определяем U_R1=I_ЭR_1, откуда находим I_Э и I_С. Напряжение U_КЭ=Е_пит-U_R1, определяем P_KVT1.

4. Алгоритм расчета по постоянному току схемы с ОЭ термостабилизацией по току.

5. В какой схеме отсутствует Эффект Миллера?

6. Выходная характеристика полевого транзистора.

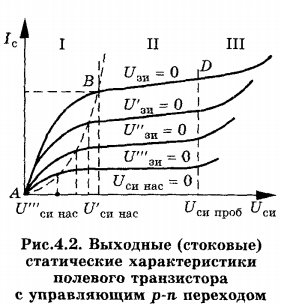

Выходная (стоковая) характеристика I_c=f(U_си) при U_зи=const

7. Динамическая модель биполярного транзистора.

8. Зачем применяют в усилителях отрицательную и положительную обратную связь.

Отриц.обр.связь расширяет полосу пропускания исходного усилителя, оцениваемую по уровню 0,7 от максимального значения коэффициента передачи. Положит.обр.связь увеличивает результирующий коэффициент передачи, но делает его нестабильным, сужает полосу пропускания и может ввести усилитель в ограниченное, обусловленное конечным напряжением питания, или превратить в генератор. Поэтому положительная ОС используется для создания специализированных электронных устройств.

9. Как влияет сопротивление источника сигнала на коэффициент усиления схемы с ОЭ с термостабилизацией по току.

10. Как влияет сопротивление нагрузки на коэффициент усиления схемы с ОЭ с термостабилизацией по току.

11. Как влияет сопротивление термостабилизация на коэффициент усиления схемы с ОЭ с термостабилизацией по току.

12. Как влияет сопротивление коллектора на коэффициент усиления схемы с ОЭ с термостабилизацией по току.

13. Как изменяется напряжение Uбэ для кремниевых транзисторов в зависимости от температуры.

14. Как подразделяют транзисторы в справочнике.Биполярные и полевые. По порядку чередования областей p-n-переходов различаютn-p-n и p-n-p типов.По числу переходов транзисторы подразделяются на одно-, двух-и много-переходные.бездрейфовыеи дрейфовые.По предельной мощности, выделяемой в коллекторном переходемалой, средней и большоймощности.Низкочастотные, среднечастотные и высокочастотные.

15. Как характеризуют усилительные свойства полевого транзистора.У полевых транзисторов усилительные свойства задают крутизной характеристики, быстродействие — временами включения и выключения, а также входной емкостью.

16. Какие бывают обратные связи по способу присоединения цепи ОС.

(напишите от руки чей это вопрос, а то я спать уже хочу)

17. Показать влияние ООС на полосу пропускания усилителя.

ООС расширяет полосу пропускания исходного усилителя, оцениваемую по уровню 0,7 от макс. знач. коэф-та передачи.

18. Какие бывают схемы усилителей переменного тока с ОЭ.

19. Какие параметры определяют выбор полевого транзистора из справочника.

20. Какие преимущества и недостатки имеет полевой транзистор перед биполярным.

• В принципе дейсвия – бипол-ый транз-р управляется током, а полевой – напряжением или электр. Током

• В большом входном сопротивлении( более 10⁹…10¹⁰Ом), что связано с малым током затвора

• В низком уровне шумов

21. Какой режим работы полевого транзистора является аналогом активного режима биполярного транзистора.

22. Какую роль в схеме с ОЭ термостабилизацией по току играет конденсатор С3.

23. Какую роль в схеме с ОЭ термостабилизацией по току играют конденсаторы С1, С2.

24. Какую роль выполняют в усилителе с ОЭ сопротивления базового делителя и коллектора.

25. Что такое напряжение насыщения бипалярного транзистора? - Напряжение, ограничивающее минимальное рабочее напряжение.

26. Какую схему и почему называют эмиттерным повторителем.

Э миттерный повторитель — частный случай повторителей напряжения на основе биполярного транзистора. Характеризуется высоким усилением по току и коэффициентом передачи по напряжению, близким к единице. При этом входное сопротивление относительно велико (однако оно меньше, чем входное сопротивление истокового повторителя), а выходное — мало.

Схема также называется эмиттерным повторителем, т.к. выходное напряжение, снимаемое с эмиттера транзистора близко по величине входному напряжению ( Uвых = Uвх + Uбэ ~ Uвх ) и совпадает с ним по фазе

27. Краткий алгоритм синтеза схемы с ОЭ с термостабилизацией по току.

28. На основании каких соображений выбираются номиналы конденсаторов в схеме с ОЭ с термостабилизацией

29. Передаточные характеристики и условное обозначение полевых транзисторов с изолированным затвором.

30. По каким параметрам выбираются биполярные транзисторы из справочника?

Коэффициент передачи по току, Входное сопротивление, Выходная проводимость, Обратный ток коллектор-эмиттер, Время включения, Предельная частота коэффициента передачи тока базы,Обратный ток коллектора,Максимально допустимый ток, Граничная частота коэффициента передачи тока в схеме с общим эмиттером

31. Почему происходит инвертирование фазы сигнала в схеме с ОЭ?

32. Режимы работы биполярного транзистора. Схема для активного режима.

Нормальный активный режим. Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт) UЭБ>0;UКБ<0;Инверсный активный режим. Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое. Режим насыщенияОба p-n перехода смещены в прямом направлении (оба открыты).

Режим отсечки.В данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты).

Барьерный режим. В данном режиме база транзистора по постоянному току соединена накоротко или через небольшой резистор с его коллектором, а в коллекторную или в эмиттерную цепь транзистора включается резистор, задающий ток через транзистор. В таком включении транзистор представляет из себя диод, включенный последовательно с резистором. Подобные схемы каскадов отличаются малым количеством комплектующих, хорошей развязкой по высокой частоте, большим рабочим диапазоном температур, неразборчивостью к параметрам транзисторов.

33. Статическая модель биполярного транзистора.

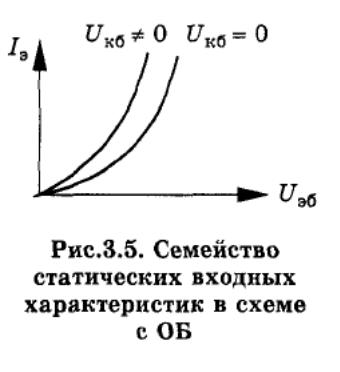

34. Семейство входных статических характеристик биполярного транзистора.? Обозначить на выходной характеристике активный режим, отсечку и насыщение.семейство входных хар-к Uэб=f(Iэ) при Uкб=const представлено на рис. И выражает зависимость входного напр-я от входного тока.

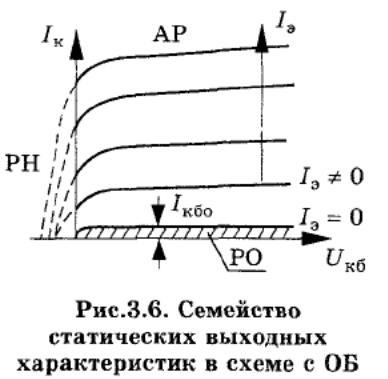

35. Семейство выходных статических характеристик биполярного транзистора.? Обозначить на выходной характеристике активный режим, отсечку и насыщение.семейство выходных характеристик Iк=f(Uкб) при Iэ=const представлено на рис. И выражает зависимость выход-го тока от выходного напр-я:

36. Структурная схема усилителя.

37. Структурные схема с ос (параллельную по току, последовательную по напряжению).

38. Структурные схема с ос (параллельную по напряжению, последовательную по току).

39. Схема замещения усилителя с ОK по переменному сигналу

40. Схема замещения усилителя с ОБ по переменному сигналу

41. Схема замещения усилителя с ОЭ с термостабилизацией по току по переменному сигналу для низких частот.

42. Схема замещения усилителя с ОЭ с термостабилизацией по току по переменному сигналу для средних частот.

43. Схема замещения усилителя с ОЭ с термостабилизацией по току по переменному сигналу для высоких частот.

44. Схема по переменному току усилителя с ОЭ (с «заземленным эмиттером»). Ku, Ki, Kp

45. Схема принципиальная усилителя с ОK. Преимущества и недостатки. Ku, Ki, Kp.

46. Схема принципиальная усилителя с ОБ. Преимущества и недостатки. Ku, Ki, Kp.

47. Схема принципиальная усилителя с ОЭ (с «заземленным эмиттером»). Недостатки.

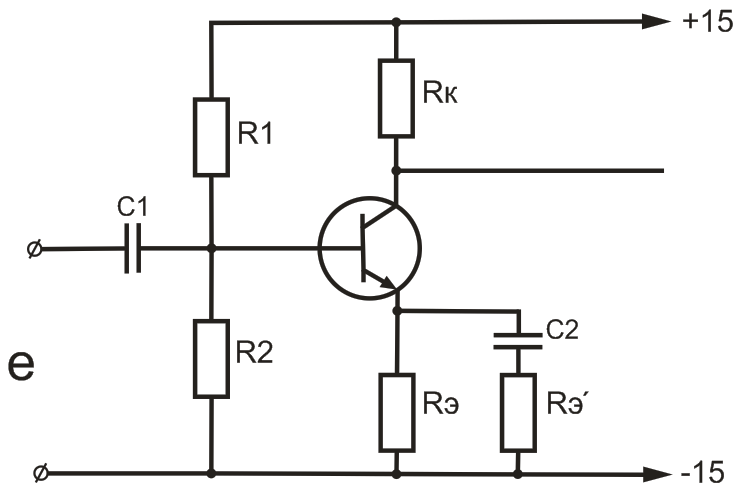

48. Схема принципиальная усилителя с ОЭ с термостабилизацией по току. Преимущества и недостатки. Ku, Ki, Kp

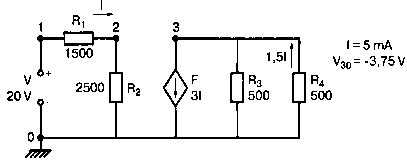

49. Схема с управляемым источником тока.

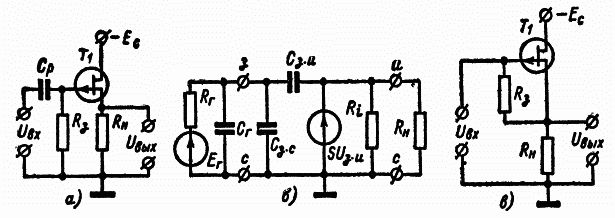

50. Схема усилителя с общим истоком. Преимущества и недостатки. Кu.

51. Схема усилителя с общим стоком.

52. Схема усилителя с ОЭ с ООС по напряжению. Преимущества и недостатки. Ku.

53. Схема усилителя с ОЭ со стабилизацией тока базы. Преимущества и недостатки. Ku, Ki.

54. Схемы включения биполярного транзистора.

55. Усилитель переменного сигнала с источником тока.

56. Формула и графическое отражение статической характеристики полевого транзистора с управляющим p-n-переходом.

57. Формула Эберса-Молла для биполярного транзистора.

58. Что обеспечивает и как «работает» термостабилизация в схеме с ОЭ с термостабилизацией по току.

Эмиттерные сопротивление и ёмкость выполняют функцию термостабилизации (меньшая зависимость от температуры). В случае, если закоротить (убрать) сопротивление эмиттера, параметры усилителя очень сильно будут зависеть от температуры, т. к. ток будет течь по закороченному участку, а эмиттерная ёмкость никакого влияния оказывать не будет (в силу присутствия закоротки).

59. Что определяет входное сопротивление схемы с ОЭ с термостабилизацией по току.

Входное сопротивление: Rвх=Uвх/Iвх=Uбэ/Iб

60. Что такое , . Формула связи напряжения база-эмиттер и тока коллектора.

Это справочн.хар-ка биполярного транзистора: усилительные: коэффициенты передачи базового  (десятки -сотни) и эмиттерного  (0,95...0,9995) токов

61. Что такое биполярный транзистор? Разновидности. Условные обозначения.

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзистора

62. Что такое крутизна транзистора. Формула статического сопротивления R_стБ и R_стКЭ, R_дфК

Крутизна биполярного транзистора равна примерно 1/Rэ, Rэ - это сопротивление эмиттерного перехода со стороны эмиттера. Со стороны базы это сопротивление будет в коэффициент усиления транзистора по току больше.

63. Что такое ПЗС

ПЗС — прибор с зарядовой связью — отражает способ считывания электрического потенциала методом сдвига заряда от элемента к элементу.

64. Что такое полевой транзистор. Какие они бывают. Условные обозначения.

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия перпендикулярного току электрического поля, создаваемого входным сигналом. делят на 2 группы: транзисторы с управляющим р-n переходом, транзисторы с управлением посредством изолированного электрода, т. е. транзисторы МДП (металл — диэлектрик — полупроводник).

65. Что такое эффект Миллера.

эффект Миллера — увеличение эквивалентной ёмкости инвертирующего усилительного элемента, обусловленное обратной связью с выхода на вход данного элемента при его выключении[1]. Эффект наиболее явно проявляется в усилителях напряжения, построенных на радиолампах, на биполярных и полевых транзисторах, микросхемах

66. Что такое эффект Эрли.

Эффект Эрли — влияние обратного напряжения на коллекторном переходе на токи биполярного транзистора. Тем самым, данный эффект уточняет модель работы биполярного транзистора, и не позволяет рассматривать последний в виде идеального усилителя тока.

67. Эквивалентная схема по переменному току усилителя переменного сигнала.

68. Эквивалентная схема по постоянному току усилителя переменного сигнала.

69. Что обуславливает уменьшение коэффициента усиления усилителя на высоких частотах?

70. В каком направлении смещены эмиттерный и коллекторный переход в режиме насыщения?

Оба p-n перехода смещены в прямом направлении (оба открыты).

71. В каком направлении смещены эмиттерный и коллекторный переход в режиме отсечки?

В данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты).

72. В каком направлении смещены эмиттерный и коллекторный переход в инверсном отсечки?

Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

73. Что такое h-параметры? Какой из h-параметров является почти аналогом ?Свойства транзистора описывали с помощью системы линейных уравнений. Такой подход обуславливался сложностью учёта нелинейных свойств. Отсюда и возникли h- параметры. h₁₁ – входное сопротивление; h₁₂ – коэффициент обратной связи по напряжению; h₂₁ – коэффициент усиления по току (он и есть почти аналог бэтта); h₂₂ – выходная проводимость

74. При синтезе схемы с ОЭ с термостабилизацией, как выбирают напряжение на коллекторе в режиме покоя?

???

Как должно соотноситься ток базового делителя и ток базы для обеспечения качественной работы схемы с ОЭ с термостабилизацией?

???

75. Как выбирается коллекторный ток покоя транзистора? Какие накладываются ограничения?

В схеме связью базы с коллектором достигается стабилизация коллекторного потенциала (он равен потенциалу базы). Этим и определяется величина тока коллектора: I_К = ( E_К – U_К ) / R_К где U_К = U_Б

76. Как выбирают сопротивление, которое обеспечивает термостабилизацию схемы с ОЭ с термостабилизацией?

77. Что называют режимом покоя усилительного каскада?

Режим покоя усилительного каскада, при котором U_ВХ = 0.

78. В каких режимах работает транзистор в ключевых режимах?

Активный режим, режим отсечки, режим насыщения, инверсный режим.

79. Когда наблюдается наибольшее и наименьшее сопротивление между эмиттером и коллекторов: при активном режиме, насыщения или отсечки?
