Порядок виконання роботи на еом

1. Розробіть логотип вашої розробки з розширенням .jpeg та помістіть у окрему робочу область під іменем company.jpeg. Наприклад, узяти стандартний малюнок чи розробити новий :

Рис.2

Особливо зверніть увагу, щоб оригінал файлу зберігався не там, де буде звіт, і щоб розширення файлу було .jpeg, а не .jpg.

Робота з побудовником звітів починається, коли ви виберете Tools  Report Builder…чи іконка New...

Зайдіть у загальні настройки: EditPreferences…General та зв’яжіть новий логотип та усі настройки (шрифт, розмір, колір по усім розділам)

Рис.3

Розробимо Web сторінку усіх діаграм, розроблених у лабораторній роботі. Натиснемо з Available section на Picture (два рази), потім у Report Layout на Picture section (два рази).

Виберемо Specify Stored Display(s) at Run Time. Виходимо із цього діалогу і тиснемо на File Run чи .

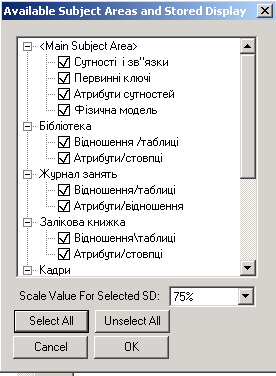

У діалозі натисніть на Select All або за вашим вибором. Запам’ятайте сайт у вашому каталозі за заданим ім’ям.

Рис.4

Вийдіть із ERwin та запустіть ваш HTML файл(приклад даний на Рис.4)

Розробіть звіт за допомогою існуючих шаблонів. Натиснемо на Browse...

Зорієнтуємось на місце знаходження шаблонів. Як правило, це

c:\Program Files\Computer Associates\ERwin 4.0\Reports, а потім натисніть ОК. На екрані буде вибір шаблонів (рис.5):

Розробіть новий шаблон для типу RTF. Наприклад, для RTF Entity Primary key.rtb

натисніть на Edit...Натисніть на чи EditProperties, а далі заповніть усі позиції:

Title, Header, Footer, Definition, Export.

У вікні Report Layout додайте Picture, та скорегуйте усі англійські параметри на українські. Додайте декілька позицій з вікна Available Sections Та натисніть на чи FileRun. Ви повинні одержати звіт.

Увага! Перевіряйте шлях, куди ви пишете звіти. Це обов”язково

повинна бути ваша робоча область! Для цього натисніть на

FileSave As та перевірте напрямок зберігання звітів

Вимоги до оформлення звітів лабораторної роботи

Звіт по лабораторній роботі включає:

6. Розробити два варіанти сайтів (файл HTML);

7. Розробити два різні варіанти звітів (шаблон та свій), надрукувати їх.

Рис.4

Рис.5

Лабораторна робота №8

„Розробка клієнтського додатку”

Мета роботи: Освоіти процес побудови БД у форматі *.DBC, використовуя розроблену в ERwin БД серверу ( лаб. раб. №3 та 4), розробити клієнтський додаток.

Попередня підготовка

Виберіть СКБД, за допомогою якої ви будете розробляти клієнтський додадок.

Це може бути MS Access, Dephi,VB, інші програмні продукти.

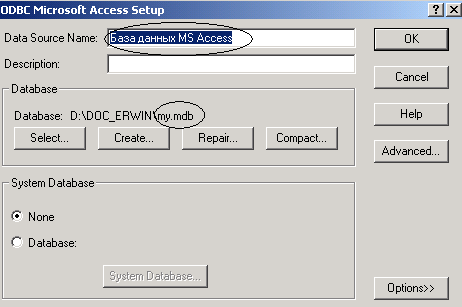

Перевірте місце знаходження згенерованого серверу, наприклад,для MS Access(рис.1)

Рис.1
