1.3. Обробка результатів досліджень

Побудувати графіки статичних характеристик:

- для потенціометричного ПВП;

- для диференційно-трансформаторного ПВП;

- для тахометричного ПВП;

- для тензометричного ПВП;

- для термометричного ПВП.

1.4. Зміст звіту

Звіт повинен мати титульну сторінку, схему дослідної установки, таблиці з результатами досліджень і графіки статичних характеристик.

Лабораторна робота №2

Дослідження автоматичних вимірювальних пристроїв

2.1 Мета роботи

1. Вивчити основні вимірювальні кола автоматики ;

2. Ознайомитись з будовою і принципом дії автоматичного електронного моста, автоматичного електронного компенсатора і автоматичного приладу з диференційно-трансформаторним датчиком;

3. Провести дослідження роботи моста, компенсатора і приладу з диференційно-трансформаторною схемою.

2.2 Опис лабораторної установки

Лабраторна установка являє собою стенд, на якому змонтовані прилади типу КСМ, КСП і КСД. Для подачі вхідного сигналу на прилади КСМ і КСП використаний універсальний прилад типу УПИП. Для подачі вхідного сигналу на КСД застосовується диференційно-трансформаторний перетворювач, який дозволяє вручну змінювати положення стального осердя.

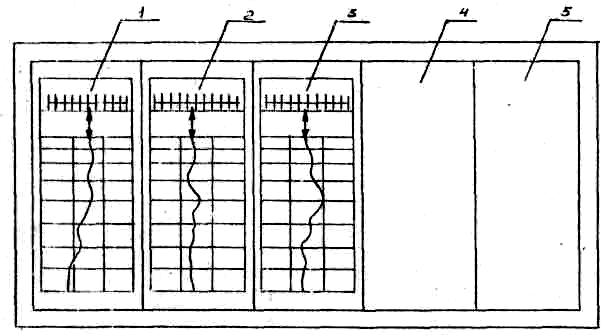

Зовнішній вид лабораторного стенду показаний на рис. 2.1, де позначено

Рис. 2. 1 - прилад типу КСМ; 2 - прилад типу КСП; 3 - прилад типу КСД; 4 - прилад типу УПИП; 5 -Диференційно-трансформаторний перетворювач.

2.3 Порядок виконання лабораторної роботи

2.3.1. Вивчення і дослідження роботи електронного автоматичного моста типу ксм.

Попередньо по теоретичній частині методичних вказівок ознайомитись з будовою і принципом дії електронного автоматичного моста типу КСМ. Відкрити прилад і оглянути розташування його основних вузлів.

Перевірити міст. Для цього по формулі розрахувати ряд опорів і занести їх в таблицю 2.1.

Таблиця 2.1.

t,°С
Rt, Ом
tф,°С

При розрахунках прийняти:

R₀ = 46 Ом; α = 3,84 . ІО^-3.

Включити прилад КСМ.

Встановити послідовно розрахункові значення опорів на універсальному приладі УПИП і зняти покази моста.

Дані вимірювань занести в таблицю 2.1 в графу – t_ф.

2.3.2. Вивчення електронного автоматичного компенсатора типу ксп і дослідження його роботи.

По теоретичній частині попередньо ознайомитись з будовою і принципом дії електронного автоматичного компенсатора КСП. Відкрити прилад і оглянути розташування його основних вузлів.

Перевірити робочий струм компенсаційного вимірювального кола (див. теоретичну частину).

Перевірити прилад в точці t=100°С. Для цього за допомогою універсального приладу типу УПИП подати на вхід таку напругу, щоб стрілка приладу встановилась на відмітці 100°С.
