1. Не изменится

2. возрастет примерно в √2 раз

3. возрастет примерно в 2 раза

4. возрастет примерно в 4 раза

А79. Источник тока присоединили к двум пластинам, опу­щенным в раствор поваренной соли. Сила тока в цепи равна 0,2 А. Какой заряд проходит между пластинами в ванне за 2 мин?

1) 0,4 Кл 2) 24 Кл 3) 10 Кл 4) 600 Кл

А80. Какими носителями электрического заряда создает­ся ток в полупроводниках, не содержащих приме­сей?

1. Только электронами

2. Т олько ионами

3. Электронами и ионами

4. Электронами и дырками

А81. Какой из приведенных графиков зависимости удельного сопротив­ления материала от температуры относится к полупроводникам?

1) 1 2) 2 3) 3 4) 4

А82. Стержни из металла и полупроводника нагревают на ∆Т градусов каждый. При этом

1. сопротивление обоих стержней уменьшится

2. сопротивление обоих стержней увеличится

3. сопротивление металлического стержня уменьшится, а сопротивление стержня из полупроводника увеличится

4. сопротивление металлического стержня увеличится, а сопротивление стержня из полупроводника уменьшится

А83. При нагревании на несколько градусов сопротивление полупроводника без примесей уменьшилось в 100 раз. Это объясняется тем, что

1. примерно в 100 раз увеличилась скорость направлен­ного движения свободных носителей заряда

2. примерно в 100 раз увеличилась концентрация сво­бодных носителей заряда

3. примерно в 10 раз увеличились и концентрация сво­бодных носителей заряда, и скорость их направленного движения

4. Примерно в 1000 раз увеличилась концентрация сво­бодных носителей и в 10 раз уменьшилась скорость их направленного движения

А84. В четырехвалентный кремний добавили в первом опы­те трехвалентный химический элемент, а во втором — пятивалентный элемент. Каким типом проводимости в основном будет обладать полупроводник в каждом слу­чае?

1. В первом случае — дырочной, во втором случае — электронной

2. В первом случае — электронной, во втором случае — дырочной

3. В обоих случаях электронной

4. В обоих случаях дырочной

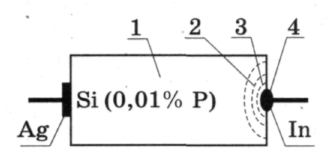

А85. На рисунке показана схема полупроводникового дио­да, который изготавливают, капая расплавленный трехвалентный индий на примесный кремниевый по­лупроводник, в котором содержится небольшая при­месь пятивалентного фосфора. В какой из зон основ­ными носителями заряда являются дырки?

1) 1 2) 2 3) 3 4) 4

A86. Концентрацию донорной примеси в полупроводнике увеличивают в два раза. При этом примерно в 2 раза

1. увеличивается электронная проводимость

2. уменьшается электронная проводимость

3. увеличивается дырочная проводимость

4. уменьшается дырочная проводимость

А87. р-п — переход присоединен через металлические кон­такты к источнику тока так, что к р-зоне присоедине­на отрицательная клемма источника. Если током не­основных носителей зарядов пренебречь ток

1. в р-зоне перехода обеспечивается в основном дви­жением дырок, в n-зоне — электронов

2. в р-зоне перехода обеспечивается в основном дви­жением электронов, в n-зоне — дырок

3. в р-зоне и n-зоне перехода обеспечивается в равной степени движением дырок и электронов

4. в р-зоне и n-зоне не идет

А88. Если в полупроводниковом образце при токе в 1 мА электронная составляющая тока равна 6-10^-4 А, то дырочная составляющая тока равна

1) 1,бмА 2) 0,8мА 3) 0,6мА 4) 0,4 мА

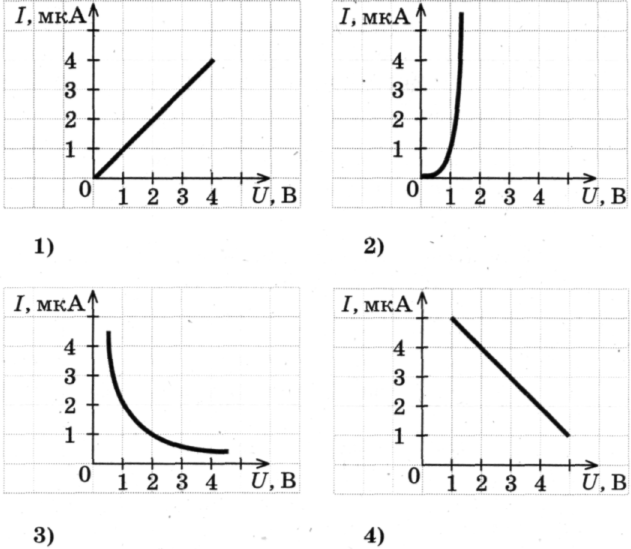

А89. Какой из графиков, представленных на рисунке, соот­ветствует вольт-амперной характеристике полупровод­никового диода, включенного в прямом направлении?

А90. К источнику тока присоединены резистор и парал­лельно ему полупроводниковый диод. У источника можно менять полярность напряжения. При одной полярности напряжения сила тока в источнике равна I, при другой 0,25I. Сравните сопротивление резистора R и внутреннее сопротивление источника г. Сопротивле­ние диода, включенного в прямом направлении, счи­тать равным нулю.

А91. В схеме на рисунке амперметр показывает силу тока 1 А. Какую силу тока покажет ам­перметр при смене полярно­сти источника тока? Внутрен­ним сопротивлением источника и амперметра пренебречь. Сопротивление диода, включенного в прямом направ­лении, считать равным нулю.

1) 1 А 2) 0,33 А 3) 0,25 А 4) 0,08 А

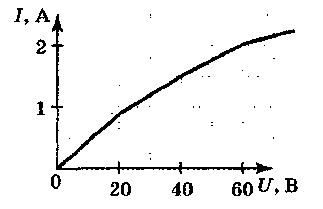

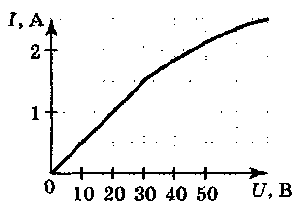

А92. На рисунке показан график зависимости силы тока в лампе накаливания от напря­жения на ее клеммах. При на­пряжении 30 В мощность тока в лампе равна

1. 135 Вт 3) 45 Вт

2. 67,5 Вт 4) 20 Вт

А93. На рисунке показан график зависимости силы тока в лампе накаливания от напря­жения на ее клеммах. При силе тока 1,5 А мощность тока в лам­пе равна

1. 135 Вт 3) 45 Вт

2. 67,5 Вт 4) 20 Вт

А 94. На рисунке показан график зависимости силы тока в лампе накаливания от напря­жения на ее клеммах. При силе тока 2 А ток в лампе за 3 с совершает работу

1. 90 Дж 3) 270 Дж

2. 10,8 кДж 4) 360 Дж

В1. Через резистор идет постоянный ток. На рисунке при­веден график зависимости ко­личества теплоты, выделяемого в резисторе, от времени. Сопро­тивление резистора 5 Ом. Чему равна сила тока в резисторе?

В2. В схеме известны ЭДС источника Е = 1 В, ток в цепи I = 0,8 А, сопротивление внешнего участка цепи R = 1 Ом. Определите работу сторон­них сил за 20 секунд.

В3. Изучая закономерности соединения резисторов, ученик собрал электрическую цепь, изо­браженную на рисунке. Какая энергия выделится во внешней части цепи при протекании тока в течение 10 минут? Необходимые данные указаны на схеме. Амперметр считать идеальным.

В4. ЭДС источника в схеме на рисунке E = 1,5 В, сила тока в цепи I = 0,5 А Определите работу сторонних сил за время t = 60 с.

В5. Ученик провел измерения напряжения на полюсах ба­тарейки и соответствующих значений силы тока при различных сопротивлениях цепи (см. верхнюю и ниж­нюю фотографии). Определите ЭДС батарейки. Погреш­ности приборов не учитывать. Ответ округлите до це­лых.

В6. Изучая закономерности соединения резисторов, ученик собрал электрическую цепь, изображен­ную на рисунке. Какое количест­во теплоты выделится во внешней части цепи при прохождении тока в течение 5мин? Необходимые данные указаны на схеме. (Амперметр считать идеальным.)

В7. В электрический кофейник налили воду объемом 0,32 л при температуре 30^оС и включили нагреватель. Через какое время после включения выкипит вся вода, если мощность нагревателя равна 2 кВт, КПД нагревателя 0,8? Удельная теплоемкость воды 4200 Дж/(кг×К) Удельная теплота парообразования воды 2256 кДж/кг.

В8. Три лампы с маркировкой Л1 (3 В, 3 Ом), Л2 (2 В, 1 А) и ЛЗ (3 В, 4,5 Вт) соединены по схеме на рисунке. Ка­кое количество теплоты выделится на лампе ЛЗ за 1 минуту? Считать, что сопротивление ламп не зависит от температуры.

В9. Для того чтобы с помощью вольтметра с внутренним сопротивлением 1 кОм, рассчитанным на 10 В, иметь возможность измерять напряжение до 100В (расширить пределы измерения в 10 раз), какое дополнительное сопротивле­ние последовательно к вольтметру нужно подключить?

В10. Перегоревшую спираль электрического утюга мощностью 600Вт при ремонте укоротили на четвертую часть. Какой при этом стала мощность утюга?

В11. Из куска фехраля массой m изготовили проволоку. При подключении проволоки к источнику тока на ней выделялась мощность P₁. Затем из такой же массы фехраля изготовили проволоку в два раза более длинную. После подключения этой проволоки к тому же источнику тока мощ­ность выделяемая в ней стала P₂. Как соотносятся эти мощности ?

В12. К источнику постоянной Э Д.С. подсоединяют поочередно в качестве нагрузки сопротивле­ния R₁=60 Oм и R₂=120 Ом, при этом в нагрузке выделяется одинаковая тепловая мощность. Величина внутреннего сопротивления источника равна:

В13. Батарейка, имеющая ЭДС равную 1,5В и внутреннее сопротивление 0,6Ом, питает лампочку сопротивлением 8Ом. Напряжение на зажимах лампочки 1,2В. Каково сопротивление проводов?

В14. При поочередном подключении к источнику ЭДС двух электрических нагревателей с сопротивлениями 3Ом и 48Ом в них выделяется одинаковая мощность 1,2кВт. Какой ток будет при коротком замыкании источника тока ?

В15. К некоторому источнику тока поочередно подключают сопротивления 3Ом и 12Ом. При этом потребляемая мощность одинакова. Сравните КПД цепи для обоих случаев.

В16. К источнику с ЭДС 200 В и внутренним сопротивлением 2 Ом подсоединены последовательно две электролитические ванны с раствором сульфата никеля, каждая из которых обладает сопротивлением 4 Ом. Электрохимический эквивалент никеля равен 3×10^-7 кг/Кл. ЭДС поляризации можно пренебречь. За какое время на катоде каждой ванны отложится слой никеля массы 7,2 г?

В17. Какова примерно концентрация носителей заряда в полу­проводнике р-типа, если он получен добавлением трехва­лентного металла в германий (число атомов примеси со­ставляет 0,01% от числа атомов германия в кристалле). Собственной проводимостью германия можно пренебречь, плотность его считать равной 5400 кг/м³. Ответ умножь­те на 10^-25, округлите до одного знака после запятой.

В18. К однородному медному цилиндрическому проводнику дли­ной 40 м приложили разность потенциалов 10 В. Каким бу­дет изменение температуры проводника ∆T через 15 с? Изме­нением сопротивления проводника и рассеянием тепла при его нагревании пренебречь. (Удельное сопротивление меди 1,7×10^{- 8} Ом-м.)

В19. К однородному медному цилиндрическому проводнику на 15 с приложили разность потенциалов 1 В. Какова длина про­водника, если его температура при этом повысилась на 10 К? Изменением сопротивления проводника и рассеянием тепла при его нагревании пренебречь. (Удельное сопротивление ме­ди 1,7×1^{0- 8} Ом-м.)

В20. К однородному медному цилиндрическому проводнику дли­ной 10 м приложили разность потенциалов 1 В. Определите промежуток времени, в течение которого температура про­водника повысится на 10 К. Изменением сопротивления про­водника и рассеянием тепла при его нагревании пренебречь. (Удельное сопротивление меди 1,7×10^{- 8} Ом-м.)

С1. Два одинаковых источника постоянной эдс подключают к нагрузке один раз соединив их между собой последовательно, другой раз – параллельно. В первом случае через нагрузку протекал ток I₁= 1,8 А, во втором случае – I₂= 2,3 А. Для каждого источника величина внутреннего сопротивления г=15Ом. Чему равно сопротивление нагрузки?

С2. Чему равна энергия конденсатора емкостью С, подклю­ченного по электрической схеме, представленной на рисунке? Величины Е, R и г считать известными.

С3. На рис5 R₁=1Ом, R₂=5Ом, R₃=4Ом, R₄=2Ом. На каком сопротивлении выделится наибольшее количество теплоты за единицу времени ?

С4. В начале разрядки аккумулятора амперметр (рис 6) показывакт силу тока 4А, а вольтметр показывает напряжение 8,5В. В конце зарядки аккумулятора сила тока в цепи равна 3А, а напряжение на клеммах 8,85В. Каково ЭДС и внутреннее сопротивление аккумулятора ?

С5. Чему равен заряд конденсатора в изображенной на рис7 цепи, состоящей из источника тока с эдс Е и внутренним сопротив­лением r, внешнего сопротивления R и конденсатора С?

С6. Для схемы, приведенной на рис 8 Е=12,0В и R=47,0 Ом. Чему равна сила тока протекающего через сопротивление 3R?

С 7. ЭДС источников в цепи постоянного тока е₁=60В и е₂=45В, а величина сопротивлений R₁= 12Ом и R₂= 10 Ом . Чему равна разность потенциалов между точками В и А?

С8. Два длинных тонких проводника одинаковой длины, но разного сечения соединены последовательно. Радиус ок­ружности в сечении первого проводника равен г₁, второ­го — г₂. Чему равно отношение напряженностей электрических полей в первом и втором проводниках E₁/E₂ при подключении их к источнику постоянного тока, ес­ли оба проводника сделаны из одинакового материала.

С9. Из куска проволоки сопротивлением 2Ом собрали цепь как показано на рис 3. Определить сопротивление цепи между точками а и б.

С10. Найдите сопротивление проволочного куба (рис 4) между точками аб, если сопротивление каждого ребра 6Ом.

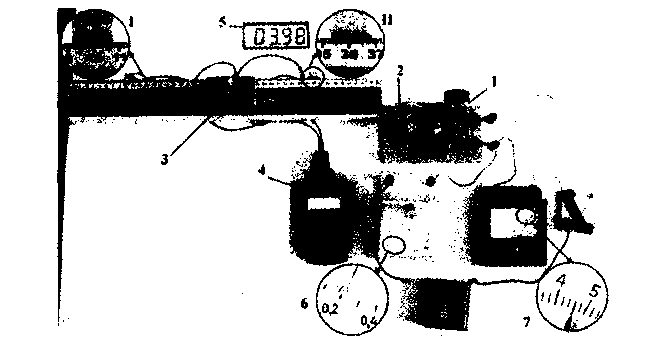

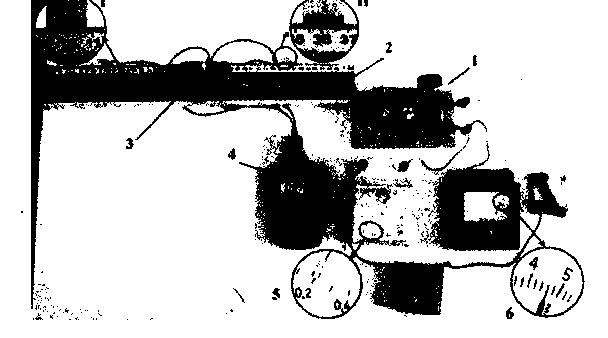

С 11. На фотографии представлена установка, в которой электро­двигатель (1) с помощью нити (2) равномерно перемещает каретку (3) вдоль направляющей горизонтальной линейки.

При прохождении каретки мимо датчика А секундомер (4) включается, а при прохождении карет ки мимо датчика В секун­домер выключается.После измерения силы тока амперметром (6), напряжения вольтметром (7) и времени движения каретки (дисплей 5) ученик с помощью динамометра измерил силу трения скольжения карет­ки по направляющей. Она оказалась равной 0,4 Н. Рассчитайте отношение работы силы упругости нити к работе электрического тока во внешней цепи.

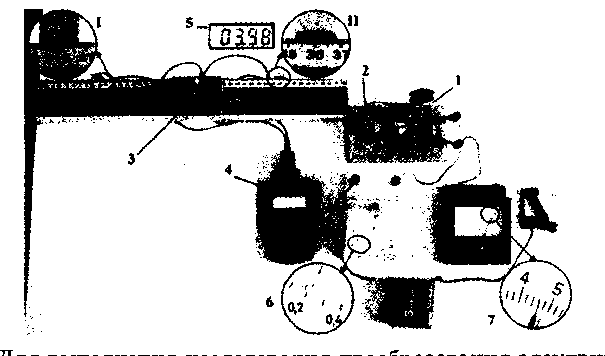

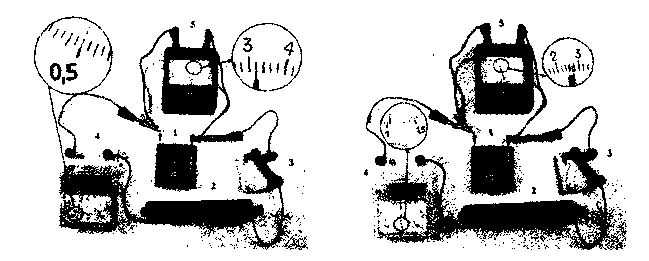

С 12. На фотографии представлена установка для преобразования электрической энергии в механическую с помощью электро­двигателя (1). Нить (2) равномерно перемещает каретку (3) вдоль направляющей горизонтальной линейки. При прохож­дении каретки мимо датчика А секундомер (4) включается, а при прохождении каретки мимо датчика В секундомер вы­ключается. Дисплей (5) секундомера в этот момент показан слева от датчика. Какова сила трения скольжения между кареткой и направляющей, если при силе тока, зафиксиро­ванной амперметром (6), и напряжении, которое показывает вольтметр (7), модуль работы силы трения, возникающей при движении каретки, составляет 0,05 от работы электрического тока?

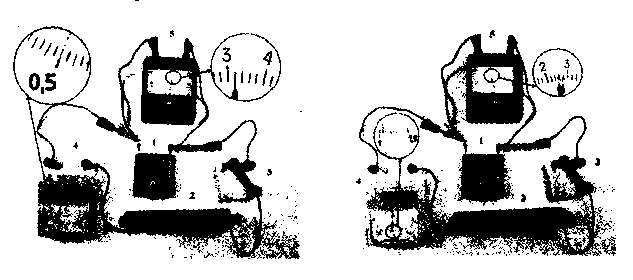

С 13. Для выполнения исследования преобразования электриче­ской энергии в механическую используются электродвига­тель (1) с сопротивлением якоря 3 Ом и редуктор (2), увели­чивающий силу тяги. При сборке измерительной установки нить от каретки (3) с грузом прикрепляется к валу редуктора, и при вращении вала каретка перемещается по направляю­щей. При прохождении каретки мимо датчика I секундомер (4) включается и при дальнейшем равномерном движении каретки фиксирует время от момента включения. При про­хождении каретки мимо датчика II секундомер выключается. Показания секундомера в этот момент фиксируются на дис­плее(5).После измерения силы тока амперметром (6), напряжения вольтметром (7) и времени движения каретки между датчи­ками ученик измерил с помощью динамометра силу трения скольжения каретки по направляющей. Она оказалась равной 0,4 Н.В данной установке за счет энергии, потребляемой от бата­рейки, совершается работа силой упругости нити, нагреваются якорь электродвигателя и детали редуктора. Рассчитайте коли­чество теплоты, выделившейся в редукторе. Измерительные при­боры считать идеальными.

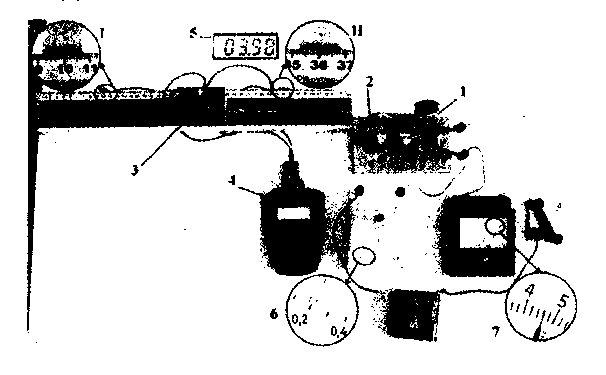

С 14. На фотографии представлена установка, в которой электро­двигатель (1) с помощью нити (2) равномерно перемещает ка­ретку (3) вдоль направляющей. При прохождении каретки (3) мимо датчика I секундомер (4) включается и при дальнейшем движении каретки фиксирует время от момента включения. При прохождении каретки мимо датчика II секундомер вы­ключается. После измерения силы тока амперметром (5) и напряжения вольтметром (6) ученик измерил с помощью динамометра силу трения скольжения каретки по направляющей. Она оказалась равной 0,4 Н. Какими будут показания секундомера при его вы­ключении, если работа силы упругости нити составляет 0,03 от работы источника тока во внешней цепи?

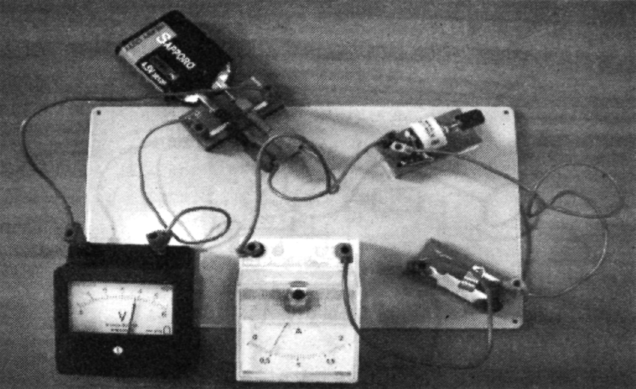

С15. Ученик собрал электрическую цепь, состоящую из батарейки (1), реостата (2), ключа (3), амперметра (4) и вольтметра (5). После этого он провел измерения напряжения и силы тока в цепи при двух различных значениях сопротивлений внешне цепи (см. фотографии). О пределите ЭДС и внутреннее сопро­тивление батарейки.

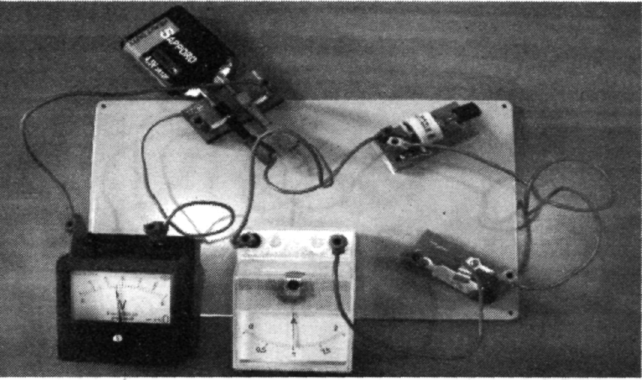

С16. Ученик собрал электрическую цепь, состоящую из батарейки (1), реостата (2), ключа (3), амперметра (4) и вольтметра (5). После этого он измерил напряжение на полюсах источника тока и силу тока в цепи при различных положениях ползунка реостата (см. фотографии). Определите КПД источника тока в первом опыте.

С 17. Ученик собрал электрическую цепь, состоящую из батарейки (1), реостата (2), ключа (3), амперметра (4) и вольтметра (5).После этого он измерил напряжение на полюсах источника тока и силу тока в цепи при различных положениях полз­унка реостата (см. фотографии). Определите количество те­плоты, выделяющееся внутри батарейки за 1 мин во втором опыте.

С18. В колебательном контуре, состоящем из катушки индуктив­ностью L и воздушного конденсатора емкостью С, происходят, быстро (по срав­нению с периодом колебаний) пространство между пластинами заполняют гармонические колебания силы тока с амплитудой I_о. В тот момент, когда сила тока в катушке равна нулю ди­электриком с диэлектрической проницаемостью е= 1,5. На сколько изменится полная энергия контура?

С19. Два тонких медных проводника одинаковой / длины соединены последовательно. Диаметр первого равен d₁, второго — d₂.Определите отношение напряженности электростатического поля первого проводника к напряженности поля второго проводника Е₁/Е₂ при протекании по ним тока.

С 20. К источнику тока с ЭДС е = 9 В и внутренним сопротивлением г = 1 Ом подключили параллельно соединенные резистор с сопротивлением R = 8 Ом и плоский конденсатор, расстояние между пла­стинами которого d = 0,002 м. Какова напряженность электрического поля между пластинами конденсатора?

С 21. Какой должна быть ЭДС источника тока, чтобы напряжен­ность Е электрического поля в плоском конденсаторе была равна 2 кВ/м, если внутреннее сопро­тивление источника тока г = 2 Ом, сопротивление резистора R = 10 Ом, расстояние между пластинами кон­денсатора d = 2 мм (см. рисунок)?
