Результаты занести в таблицу:
№ п/п |
Наименование продуктов |
Выход , % |
Содержание железа, % |
Извлечение железа ε, % |
Эффективность ,% |
1. |
Проводники |
|
|
|
|
2. |
Непроводники |
|
|
|
|
3. |
Исходный |
|
|
|
|
Подготовить обоснование.
Лабораторная работа № 7 Исследования влияния параметров процесса электрической сепарации в коронно-электростатическом поле на технологические показатели обогащения
Цель работы: ознакомиться с работой сепаратора ЭС-3 в условиях коронно-электростатического режима и с исследованием влияния напряженности комбинированного электрического поля на технологические показатели обогащения в этих условиях.
Теоретическое введение Электрический метод обогащения руд (электрическая сепарация) основан на различии в электрических свойствах минералов и их поведении в электрическом поле.
Сущность электрической сепарации заключается во взаимодействии электрического поля и минеральной частицы, обладающей определенным зарядом. Для этого минеральные частицы заряжают одним из способов, выбираемым в зависимости от их наиболее контрастных электрических свойств и, используя различие в значениях или знаках получаемых зарядов, осуществляют разделение частиц в электрическом поле. При этом в зависимости от величины электрических свойств под действием электрического поля изменяются траектории движения частиц этих минералов.
К электрическим свойствам минералов относятся: электропроводность, диэлектрическая проницаемость, электрификация трением и адгезия (прилипание), контактный потенциал, пиро- и пьезоэффекты и др. Эти свойства минералов определяют величину электрических сил, действующих на минеральные зерна, перемещаемые в электрическом поле.
В зависимости от электропроводности все минералы условно делятся на три группы: проводники, полупроводники и непроводники (диэлектрики):
- проводники, обладающие электропроводностью в пределах 102 - 103 См/м (сименс на метр), к ним относятся самородные металлы, графит, некоторые сульфиды, магнетит и др.;
полупроводники, электропроводность которых находится в пределах от 10 до 10-8 См/м, - большинство сульфидов тяжелых металлов, некоторые окислы и др.;
непроводники (диэлектрики), с электропроводностью ниже 10-12 См/м, -это кварц, кальцит, апатит, флюорит, мусковит, алмаз, полевые шпаты и др.
В современных электрических сепараторах заряженные частицы соприкасаются с заряженным электродом противоположного знака, при этом частицы - проводники быстро приобретают заряд электрода и отталкиваются от него, как тела, заряженные одинаковыми знаками. Частицы - диэлектрики не изменяют своего знака и притягиваются к электроду. Величина силы взаимодействия электрических зарядов F (отталкивание или притяжение) определяется законом Кулона:
F=K(q1· q2)/r2
где F- сила взаимодействия, В/м;
q1, q2 - заряды тел, Кл;
r - расстояние между ними, м;
К — 1/4 πε - коэффициент пропорциональности,
где ε- относительная диэлектрическая проницаемость среды (для газов ε≈ 1).
Зарядка сепарируемых частиц осуществляется контактной электризацией, ионизацией в электрическом поле коронного разряда, трением, индуцированием заряда, нагревом, а также комбинацией этих способов (например, электризация трением и нагрев, ионизация и контакт с заряженным электродом). Лучшие результаты получаются при зарядке в поле коронного разряда.
Механизм заряда ионизацией (коронным разрядом) следующий: если на два электрода, один из которых имеет малый радиус кривизны, наложить некоторую разность потенциалов, то напряженность поля у тонкого электрода будет значительно выше, чем в остальном межэлектродном пространстве, и около этого провода начнется ионизация газа. Движение ионов и обусловливает прохождение тока через газ, характерное шипение и фиолетово-голубое свечение, при этом образуется корона или неполный пробой газа. Возникает поток ионов, направленный к противоположному электроду, и минеральные частицы приобретают заряд вследствие адсорбции ионов на их поверхности.
Эффективность электрической сепарации зависит от ряда факторов, определяемых свойствами обогащаемого сырья, конструкцией и принципом работы сепаратора, способом подготовки материала к сепарации и технологическим режимом ведения процесса.
Электрическая сепарация применяется для обогащения зернистых сыпучих материалов крупностью от 3 до 0,05 мм, переработка которых другими методами малоэффективна или невыгодна с экологической точки зрения, главным образом для доводки некондиционных концентратов руд редких металлов (оловянно-вольфрамовых, титано-циркониевьгх, танталониобиевых и др.), при обогащении керамического сырья, стекольных песков, фосфоритов, слюд, алмазов и др.
Оборудование и материалы:
1. Для проведения опытов используется лабораторный электрический сепаратор ЭС-3, который производит разделение минералов в поле коронного разряда, в электростатическом и в коронно-электростатическом полях и состоит из собственно сепаратора и пульта управления;
2. Сепаратор (рис. 1) состоит из корпуса 1 с вмонтированным в него приемным бункером 2, виброблоком 3, коронирующим 4, отклоняющим 5 и осадительным 6 электродами, сборниками продуктов 7, отсекателями 8, смотровыми люками и люками для очистки рабочей зоны, снабженными устройством, отключающим высокое напряжение;
3. Пульт управления содержит три стрелочных прибора, показывающие напряжение на коронирующем электроде (кВ) 9, ток нагрузки (мА) 10 и напряжение на отклоняющем электроде (кВ) 11; тумблеры включения подачи напряжения на соответствующие электроды 12, 13; регуляторы для его плавной регулировки 1 и 15. Ниже находится тумблер включения 16 и регулятор вибраций питающего лотка 18, тумблер включения осадательного электрода 17 и регулятор величины скорости его вращения 19. В нижней части панели находится тумблер «Сеть» 20, с помощью которого включается блок управления сепаратором;

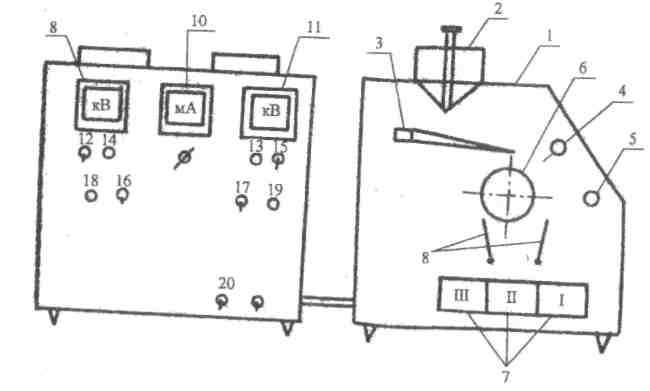

Рис. 1. Схема электрического сепаратора ЭС-2
4. Исследуемый материал представляет собой искусственную смесь, содержащую кварцевый песок крупностью -1 + 0,5 мм и пирит крупностью -1 + 0,05 мм, общий вес - 150 - 200 г.
5. Вспомогательное оборудование:
а) весы;
б) лабораторный электромагнитный валковый сепаратор 138-СЭ.
Методика работы:
Для выполнения работы используется электрический сепаратор ЭС-3 для опытов по электросепарации и лабораторный электромагнитный валковый сепаратор 138-СЭ с нижней подачей материала для анализа полученных продуктов электрического обогащения на сепараторе ЭС-3.
Исходным материалом для опытов является искусственная смесь гематита с кварцем при соотношении масс 1:1 (100 г гематита и 100 г кварца, общая масса навески 200 г). Крупность кварца составляет -I +0,5 мм; гематита -1 +0,05 мм.
Опыты проводятся без подогрева исходного материала в коронно—электростатическом поле (в сепараторе установлены и коронирующий, и отклоняющий электроды). Расстояние между коронирующим и осадительным электродами 30 мм, угол отклонения коронирующего электрода от горизонтальной оси 70°. Расстояние между отклоняющим и осадительным электродами 15 мм, угол расположения отклоняющего электрода относительно горизонтальной оси 45°, частота вращения осадительного электрода 110 об. / мин.
Фактическую производительность сепаратора необходимо вычислить при опытах, разделив массу навески исходного материала на замеренное время загрузки материала в сепаратор.
,
т/ч,
где В - ширина слоя питания, равная эффективной ширине
заземленного электрода, м;
υ - скорость движения материала в сепараторе, м/с;
g- вес материала на единицу площади питания в один слой, т/м2.
Положение отсекателей (по нониусу) следующее: левого 2°, правого 12°. Категорически запрещается открывать смотровые окна электросепаратора во время его работы !!!
Переменные условия опытов - напряжение на электродах в первом, втором и третьем опытах составляет соответственно 9, 15 и 18 кВ.
Для выполнения работы проверяем установочные параметры сепаратора ЭС-3, загружаем навеску исходного материала в бункер (при закрытом затворе бункера), включаем общий тумблер сепаратора, замеряем частоту вращения осадительного электрода тахометром и отрегулируем её для опытов, включаем тумблер высокого напряжения и рукояткой устанавливаем требуемое напряжение на электродах по шкале сепаратора.
Далее включаем вибропитатель и открываем затвор бункера для поступления материала в межэлектродное пространство. Одновременно с поступлением материала включаем секундомер.
По окончании прохождения материала через осадительный электрод останавливаем секундомер, записываем время прохождения материала, выключаем общий тумблер сепаратора и загружаем из приемников полученные продукты обогащения. В каждом опыте получают три продукта: I фракцию (проводники), II фракцию (полупроводники), III фракцию (непроводники) из соответствующих приемников сепаратора.
Взвешиваем все фракции и записываем их массу. Затем анализируем каждую фракцию для определения в ней содержания гематита (расчетного компонента) на лабораторном валковом электромагнитном сепараторе 138 - СЭ с нижней подачей материала при силе тока в обмотке катушек сепаратора 2А (по амперметру на выпрямителе сепаратора), что создает напряженность магнитного поля в рабочем зазоре сепаратора 5600-5700 Э. После пропуска всей фракции через магнитное поле сепаратора взвешиваем гематит, который при этом выделится в магнитную фракцию.
По данным опытов и анализа фракций рассчитываем технологические показатели обогащения и заносим их в таблицу.
Таблица 1
Результаты опытов электрического обогащения в поле коронного разряда
№ продукта |
Наименование продукта |
Напряжение на электродах, кВ |
Масса продукта Q, г |
Выход продукта γ,% |
Масса гематита в продукте Р, г |
Содержание гематита в продукте β, % |
Извлечение гематита в продукте ε, % |
||||
1 2 3 4 |
I фракция II фракция III фракция Исходная смесь |
9
|
1
|
100 |
|
|
100 |
||||
1 2 3 4 |
I фракция II фракция III фракция Исходная смесь |
15
|
|
100 |
|
|
100 |
||||
1 2 3 4 |
I фракция II фракция III фракция Исходная смесь |
18
|
1
|
100 |
|
|
100 |
По данным опытов
необходимо построить графики зависимости
извлечения гематита в I,
II,
III
фракциях от напряженности на электродах
и оформить работу в виде отчета.
