Лабораторная работа №1 Изучение работы лабораторного барабанного центробежного сепаратора для обогащения тонковкрапленных сильномагнитных руд.
Цель работы: познакомиться с конструкцией сепаратора, порядком пуска и остановки его, с основными параметрами процесса сепарации, определяющими его работу.

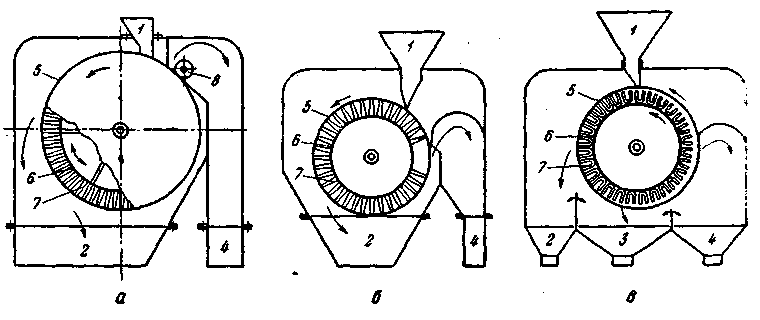

Рис. 1. Основные конструкции сухих центробежных магнитных сепараторов: а - сепаратор Лаурилла с вращающейся магнитной системой; б - сепаратор Мортзел-Сала с неподвижной магнитной системой; в - центробежный сепаратор с вращающейся магнитной системой, установлен-ной эксцентрично внутри барабана.
Барабанный центробежный сепаратор Лаурилла 11KL или сепаратор 21СВЛ предназначен для сухого разделения минеральных смесей на магнитную и немагнитную фракции Cепаратор состоит из рабочего барабана, внутри которого находится магнитная система, имеющая 24 полюса. Барабан и магнитный шкив имеют отдельные независимые приводы, что позволяет менять число их оборотов в широких пределах. Подача питания на барабан осуществляется с помощью вибрационного питателя.
Теоретические основы. Процесс сепарации протекает следующим образом: руда лотком подается на поверхность вращающегося барабана. Магнитные частицы под действием магнитного поля захватываются поверхностью барабана, а затем разгружаются в приемник магнитной фракции с помощью специальной вращающейся металлической щетки.
Рис. 1. Барабанный сухой центробежный сепаратор с вращающейся магнитной системой. 1 – щетка для съема концентрата, , 2- магнитная система, 3 – барабан из немагнитной стали, 4 – вентилятор.
Немагнитные частицы под действием магнитного поля захватываются поверхностью барабана, а затем разгружаются в приемник магнитной фракции с помощью специальной вращающейся металлической щетки. Немагнитные зерна центробежной силой отбрасываются с поверхности барабана в приемник для немагнитной фракции.
Для открытой магнитной системы с чередующейся полярностью для барабанного сепаратора радиальная составляющая напряженности поля описана формулой Сочнева[18]:
(1)

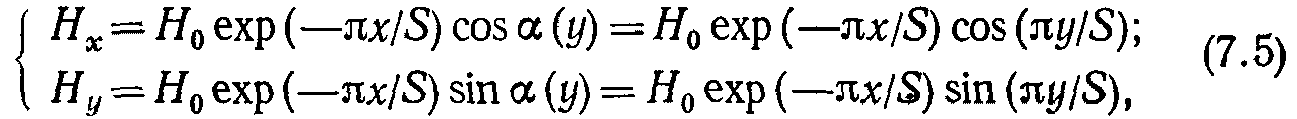

В соответствии с рис. 2 картина вращающегося магнитного поля в параметрической форме имеет вид:
где Н0 – напряженность на поверхности полюсов; (2)

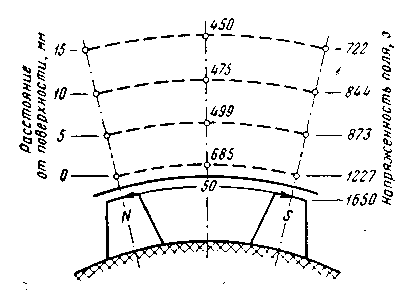

Рис. 2. Картина поля двух соседних полюсов.
c = πx/S – коэффициент неоднородности магнитного поля;
S – шаг полюсов (расстояние между осями соседних полюсов).
Магнитное поле стремится повернуть флокулу продольной осью а по направлению вектора напряженности поля. Это означает, что на флокулу в магнитном поле действует пара сил, пропорциональная синусу угла α (см. формулу ( 3)) и удлиненности флокулы . При небольших значениях α, когда sin α → α, эту пару можно записать так [50].
(3)
где χa, χb — магнитные восприимчивости по соответствующим осям флокул (при a > b, χa > χb).
Эта пара сил даже при малых отклонениях приобретает существенные значения. Для магнетитовой флокулы уже при λ= а/b = 2 в поле Н = 1000 э она превышает 1000 дин/град. Так как это единственная пара сил, действующая на флокулу в однородном поле, то , a .
Рис. 3. Картина магнитного поля сухого центробежного
сепаратора с вращающейся магнитной системой.
Таким образом, во вращающемся магнитном поле и сами флокулы вращаются с небольшим отставанием вместе с вектором напряженности (рис. 3). Условием статического равновесия в каждом сечении флокулы при нахождении ее на поверхности барабана будет:
(4)
где Fос – кулоновская сила осевого сжатия флоккулы;
Fм – сила магнитного притяжения флоккулы;
Fц - центробежная сила, отрывающая флоккулу от барабана;
fц - центробежная сила от вращения флоккулы, разрывающая ее по
длине;
R - реакция опоры барабана.
Если R > 0, то сила сконцентрирована в нижней части флокулы, то последняя сминается в точке контакта с поверхностью. При этом она катится по поверхности барабана без отрыва или с подпрыгиваниями, а ее скорость зависит от частоты магнитного поля. С увеличением частоты магнитного поля размер флоккулы уменьшается.
, С некоторым приближением, учитывая, что (s,t - шаг и ширина полюсов) и можно записать:

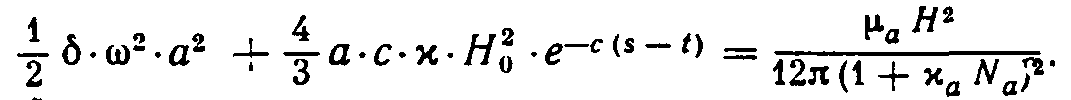

(5)

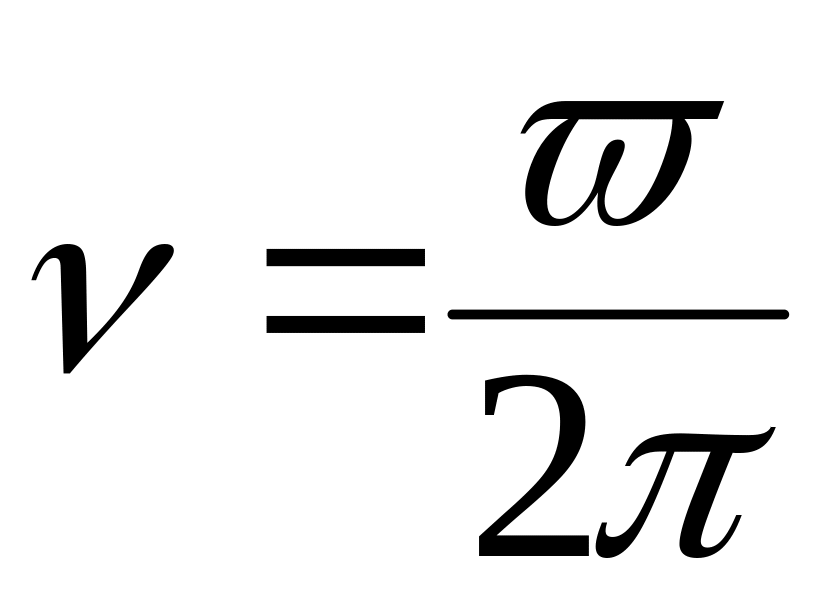

Решая это уравнение относительно а (как квадратное уравнение), можно найти длину флокулы, соответствующую данной частоте поля. Практически интересно находить частоту поля, необходимую для разрушения флокулы до размера частиц, ее составляющих. Решая уравнение (5) относительно угловой частоты поля и заменяя последнюю на , получим (6)
Полученные выражения полно описывают зависимость а =f(ω) (рис.4.16, кривая-2) [58] и хорошо согласуются с экспери-ментальными данными,

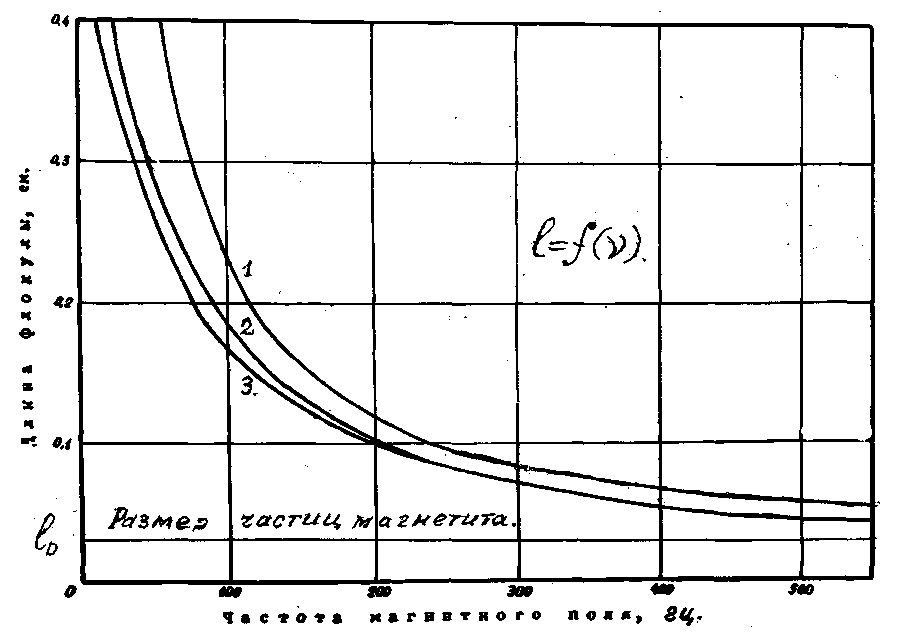

Рис.4. Зависимость между частотой магнитного поля и длиной флокулы.
полученными перерасчетом скорости движения флокулы по барабану при данной частоте на длину флокулы (рис.4.16, кривая-1), а также с фотоизмерениями (рис.4.16, кривая-3).

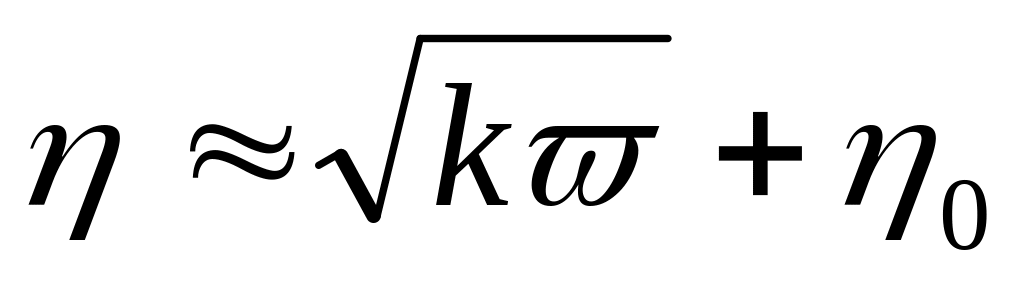

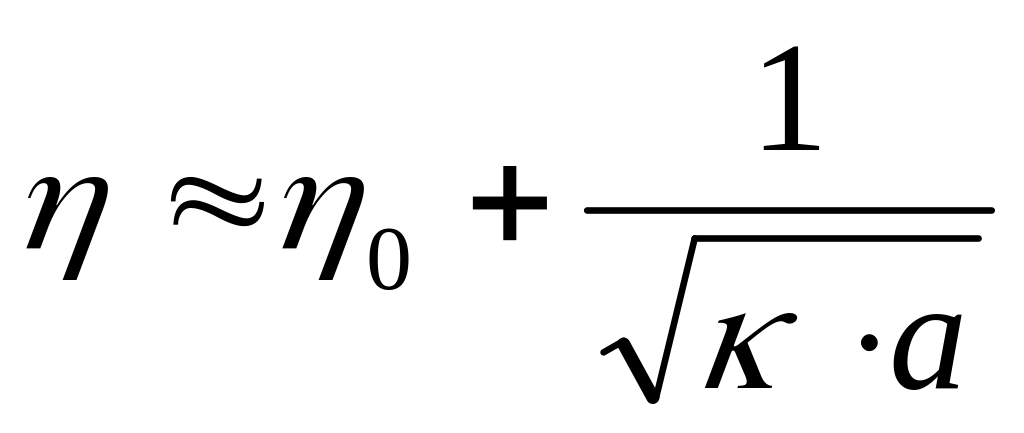

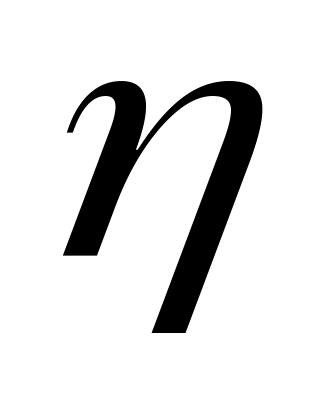

Эффективность процесса сепарации повышается прямо пропорцио-нальна освобождению материала из флокул. Такое освобождение было бы обратно пропорционально длине если флокулы, бы при разрушении последней уменьшалась только длина флокулы. Однако, как отмечалось выше, сечение тоже уменьшается, хотя и более плавно. В этом случае зависимость = f(a) можно записать приблизительно так: , а зависимость = f(ω) выразится как . Это уравнение параболы. Кривые такого типа были получены экспериментально [25] (рис.4.16).
Таким образом, эффективность работы сепаратора для различного по крупности материала определяется величиной линейной частоты магнитного поля, рассчитываемой согласно формуле:
, (5)
где – линейная скорость точки на поверхности барабана, м/сек
– линейная скорость магнитов,
S – шаг полюсов, см
n1 – число оборотов барабана в мин.
n2 – число оборотов магнитного шкива в мин.
m – число полюсов (m = 24)
Для сепаратора 11KL формула принимает вид:

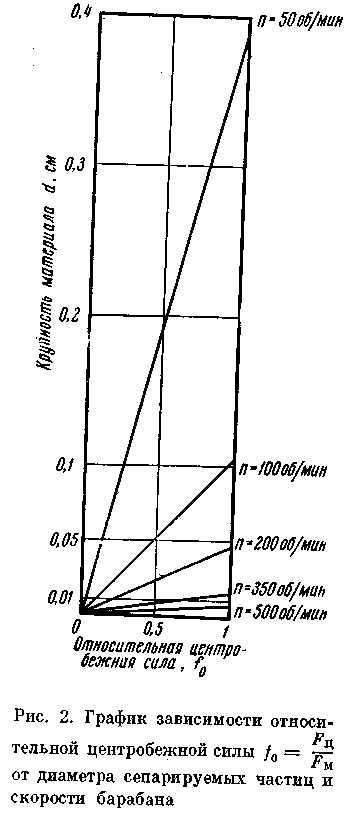

Величина n1 принимается по результатам исследований выполненных
на сепараторе 11KL с рудами различной крупности при условии, что оптимальная относительная центробежная сила ванна 0,9.
,где
- центробежная сила,
- магнитная сила, действующая на частичку.
В процессе сепарации тонкоизмельченные магнитные частички в магнитном поле образуют магнитные флоккулы, нарушающие селекцию разделения.
Разрушение флокул осуществляется применением соответствующей линейной частоты магнитного поля.
Содержание работы
Сделать эскиз сепаратора.
Снять техническую характеристику сепаратора:
а) число оборотов барабана
б) диаметр барабана
в) число оборотов магнитного шкива.
3. Изучить порядок пуска и остановки сепаратора.
4. Выбрать оптимальные значения скорости вращения барабана и магнитного шкива в зависимости от характеристики исходного сырья.
5. Определить эффективность магнитной сепарации.
Продукты разделения взвешиваются и определяются выхода магнитной и немагнитной фракций. Содержание железа в продуктах сепарации определяют экспресс-методом на индуктивном магнитном анализаторе.
Подсчитываются извлечение магнетита в магнитную фракцию по формуле:
, %
Величины α и β определяются методом магнитного анализа на приборе (Индуктивном магнитном анализаторе). Для этого выбирается эталонная навеска и прибор по ней калибруется. Далее навеску с пробой сравнивают с эталонной навеской материала и узнают содержание магнетита в данной пробе.
Результаты опытов оформляются в виде таблицы:
Крупность питания, мм |
Число оборотов барабана в мин. |
Число оборотов магнитной системы в мин. |
Продукты обогащения |
Выход |
Содержание магнетита, % |
Извлечение магнетита, % |
|
г |
% |
||||||
|
|
|
Концентрат Хвосты Исх. продукт |
|
|
|
|
Средняя напряженность поля Н, |
1000
|
Число полюсов магнитного шкива, шт
|
24 |
Диаметр барабана, мм |
400 |
Число оборотов барабана в минуту |
70-400 |
Число оборотов магнитного шкива в минуту |
135-680 |
Габариты сепаратора, м |
1,26 х 0.6 |
Производительность, т/час |
до 3 |
Установочная мощность, кВт |
1 |
Вес, т |
0,2 |
Ширина питания, мм |
100 |
Шаг полюсов, мм |
50 |
