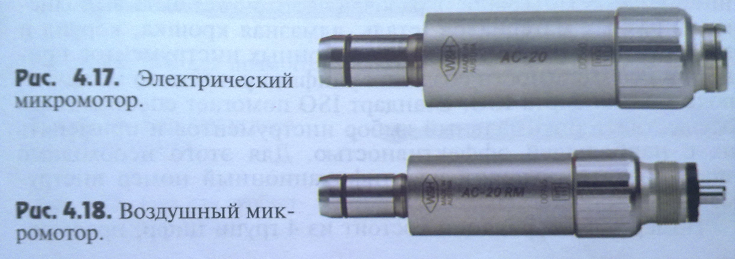

Щеточный электрический микромотор

Вращающаяся часть микромотора – ротор имеет проволочную обмотку, по которой передается электрический ток. На роторе возникает магнитное поле, которое взаимодействует с магнитным полем постоянных магнитов, установленных в корпусе микромотора, и приводит микромотор во вращение, которое передается на наконечник через шкив. Ток на вращающийся ротор передается угольными щётками, которые контактируют с коллектором ротора. При работе угольные щетки изнашиваются и поэтому требуют периодической замены. Допустимый износ щеток 30 %. Если замена щеток не произведена своевременно, может начать изнашиваться коллектор, что может вызвать необходимость замены всего ротора. Кроме того, необходимо предотвращать попадание масла на коллектор. Масло ухудшает контакт коллектора и щеток, и мотор может выйти из строя.

Бесщеточный электрический микромотор (бесколлекторный)

Вращающая часть – ротор имеет установленные постоянные магниты с полюсами S и N. Переменное магнитное поле создается проволочными обмотками, расположенными в корпусе микромотора. Так как обмотки находятся в корпусе, нет необходимости подвижного контакта. Вращение на наконечники передается через штив.

Вращение создается воздушным ротором, находящемся в корпусе микромотора. Размер ротора больше, чем у турбинного наконечника, и поэтому скорость вращения меньше при увеличенной мощности вращения. Как правило, воздушные микромоторы имеют регулировочное кольцо скорости вращения. Наконечник вращения передается через шкив.

Пневматический микромотор – размещается непосредственно в руке врача, соединяется с установкой турбинным рукавом. Внутри микромотора расположен пневматический турбинный модуль и понижающий редуктор. Принцип работы: сжатый воздух, поступающий по турбинному рукаву к микромотору, вращает турбину. Редуктор позволяет управлять скоростью вращения и выполнять реверс. Ручка регулятора оборотов и реверса установлена непосредственно на корпусе микромотора. Стоматологический наконечник крепится непосредственно на микромотор. Пневматические микромоторы развивают от 500 до 50000 об/мин.

Стоматологические наконечники

Стоматологический наконечник – это инструмент, непосредственно преобразующий энергию потока сжатого воздуха, вращение микромотора или электрического тока в соответствующие движения рабочего инструмента (бора, эндодонтического файла, скайлера и т.д.) Первый стоматологический наконечник был создан в 1919 году, в 1926 году появилась первая электрическая машина, а в 1959 – воздушная турбина.

В терапевтической стоматологии для препарирования твердых тканей зубов и обработки пломб применяются турбинные, угловые и прямые наконечники.

Наконечники стоматологические – механизированные инструменты, детали стоматологической установки, предназначенные для закрепления в них режущих инструментов и передачи вращательного движения от рукава установки к режущему инструменту.

Классификация наконечников

1. Наконечники для гибкого и жесткого рукава:

• угловые;

• прямые.

2. Наконечники для микромоторов:

• угловые;

• прямые.

3. Наконечники турбинные.

4. Специальные:

• эндодонтические;

• для снятия зубных отложений.

5. Ручные пескоструйные наконечники.
