Ограничитель высоких передач («h»)

Винт, ограничивающий высокие передачи, не даёт цепи соскочить с самой маленькой шестерёнки и застрять между ней и дропаутом. Впрочем, при использовании современных индексных переключателей, соскочить цепи с маленькой звезды скорее всего не даст натянутый трос. Слишком затянутый ограничительный винт исключит возможность воспользоваться самой маленькой звездой.

Проблемы с переключением на высокие передачи редко связаны с тем, как настроен соответствующий ограничитель. В большинстве случаев проблема связана с погнутым петухом или переключателем или с затруднённым ходом троса.

Для данной настройки следует ослабить натяжение троса, закрутить до конца регулировочные барабаны на самом переключателе скоростей и на рычаге, а также перевести звёзды в положение самой высокой передачи: большая звезда спереди и маленькая сзади.

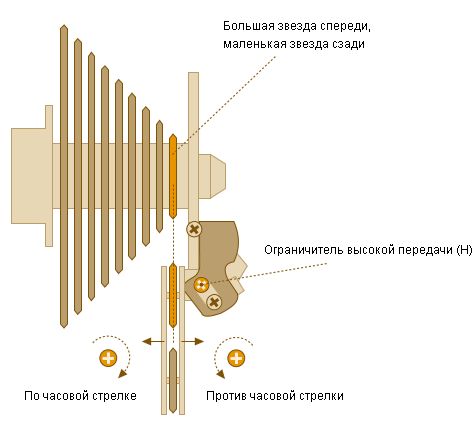

Настройка состоит в том, чтобы ролики переключателя лежали в одной плоскости с самой маленькой звездой.

Закручивая регулировочный винт «H» по часовой стрелке, рамка смещается в сторону больших звёзд; против часовой — во внешнюю сторону.

После регулировки нужно достаточно сильно натянуть и закрепить трос.

Ограничитель низких передач («l»)

Ограничительный винт низких передач предотвращает переключение цепи за пределы большой звезды и попадание её в спицы. То есть если винт будет недостаточно затянут, это может привести к катастрофе. В противном случае, если его перетянуть — будет практически невозможно переключиться на самую большую звезду.

Для данной настройки следует перевести шестерёнки в положение самой низкой передачи: маленькая звезда спереди и большая сзади, а также максимально выкрутить регулировочный винт «L», чтобы предотвратить какое-либо ограничение движения переключателя.

Для правильной настройки нужно выровнять ролики и большую звезду.

Закручивая винт «L» по часовой стрелке, рамка переключателя смещается в сторону малых звёзд; против часовой — в сторону спиц.

Настройка переключения

Дискретные переключатели чаще всего нуждаются в настройке. Характерные щелчки, исходящие из рычага переключения, соответствуют определённому ходу троса, который перемещает переключатель в строго заданное место.

Если переключатель правильно настроен, то впоследствии придётся лишь незначительно его подстраивать, в зависимости от вытягивания троса (износа) или после его замены.

Настройка происходит за счёт специального регулировочного барабана, который находится на одном из концов троса. У некоторых переключателей барабанов может быть два: возле переключателя и в месте, где его можно подстроить во время движения. На горных велосипедах второй регулировочный барабан расположен возле рычага переключения, у шоссейных велосипедов он может быть расположен в верхней части нижней трубы, возле упора рубашки троса.

Нет никакой разницы, какой именно использовать регулировочный барабан.

Перед тем, как начать настройку, нужно переключиться на самую высокую передачу (маленькая звезда) и убедиться в том, что рычаг переключения находится в своём крайнем положении.

Затем делаем первый щелчок и начинаем вращать педали вперёд. Цепь должна перейти на одну позицию выше. Если этого не происходит, то трос слишком слабо натянут. Соответственно, нужно повернуть регулировочный барабан против часовой стрелки. Регулировку лучше производить с шагом в полоборота. Для начинающих частой ошибкой является перезатягивание регулировочного барабана. Иногда в результате смещается вся цепочка переключений. Причём на всём диапазоне переключение вроде бы нормальное, но в одном из крайних работает некорректно. Именно поэтому важно сначала отрегулировать первые два шага переключателя.

Точная подстройка основана на следующих принципах:

• Переключение на большие звёзды регулируется натяжением троса; Если подобные переключения замедленные, то трос недостаточно натянут — нужно повернуть регулировочный барабан против часовой стрелки.

• Переключение на маленькие звёзды регулируется ослаблением троса. Если подобные переключения замедленные, то трос недостаточно ослаблен — нужно повернуть регулировочный барабан по часовой стрелки.

Если задний переключатель работает исправно на большой ведущей звезде, но при этом на маленькой переключается некорректно (или наоборот) — это первый признак того, что погнут петух.
