2. Определение внутренних усилий в балке настила

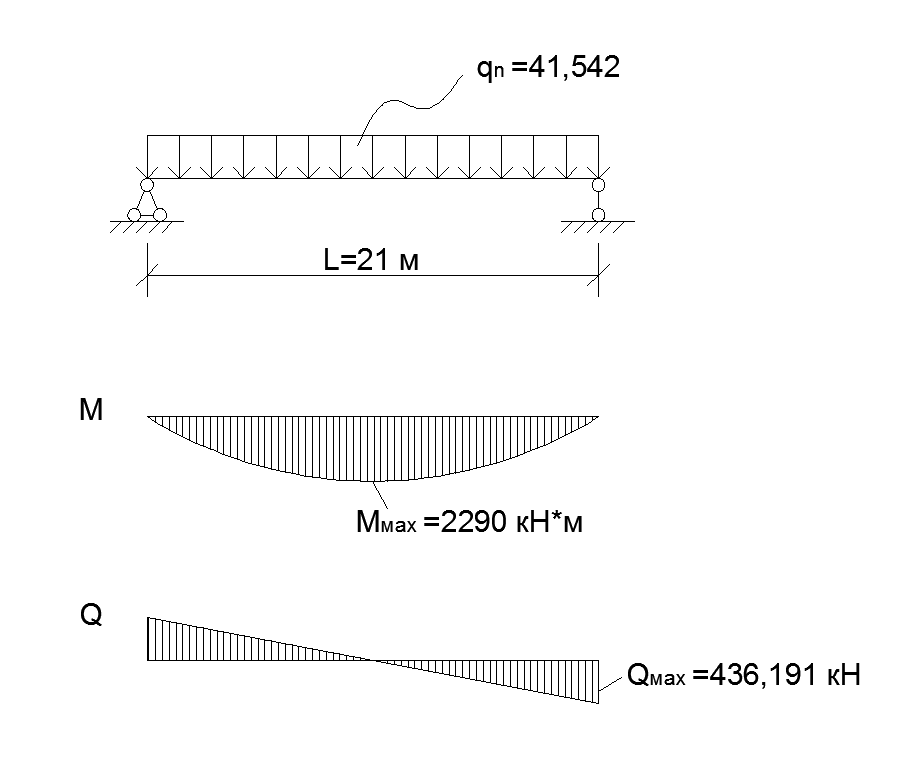

Определяю расчетный изгибающий момент в середине пролета

Поперечную силу на опоре

Рис. 7. Подбор сечения балки настила

По СНиП II-23-81^*:

Марка стали ВСт3Гпс5-1

R =230 МПа = 23 кН/см² – расчётное сопротивление стали

R_ср=135 МПа = 13,5 кН/см²

с = 1,1 – коэффициент, учитывающий возможность развития пластических деформаций

определяю оптимальную высоту по балки по формуле:

Минимальную высоту балки определяю по формуле:

Толщина стенки:

Из условия работы стенки на касательные напряжения:

где R_ср= 13,5 кН/см²

Принимаю высоту балки h = 120 см и толщину стенки t = 10 мм

Чтобы не применять продольных ребер жесткости, по формуле

Сравнивая полученную расчетным путем толщину стенки с принятой (10 мм), я прихожу к выводу, что она удовлетворяет условию прочности на действие касательных напряжений и не требует укрепления ее продольным ребром жесткости для обеспечения местной устойчивости.

Размеры горизонтальных поясных листов нахожу исходя из необходимой несущей способности балки

Нахожу момент инерции стенки балки, принимая толщину поясов 1,8 см

Момент инерции приходящийся на поясные листы:

Получаем требуемую площадь сечения поясов балки:

где

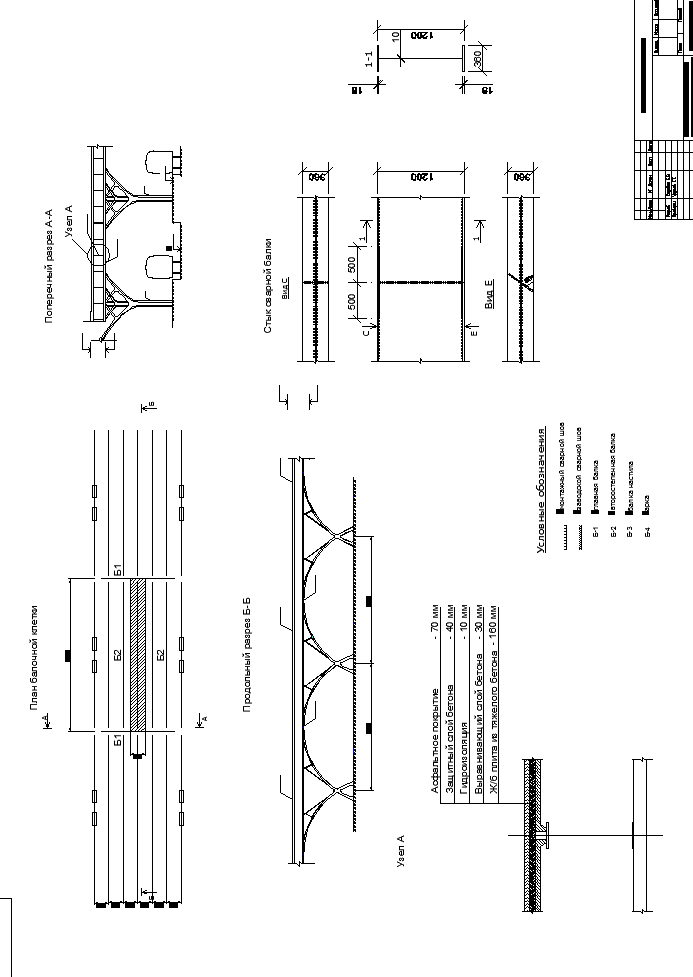

Принимаю пояса из универсальной стали 360 х 18 мм, для которой b_п/h = = 360/1200 = 1/3,33 находится в пределах рекомендуемого отношения. Уточнив принятый ранее коэффициент учета пластической работы исходя из

По приложению 5 [уч. Металлические конструкции Беленя Е.И.] принимаем с = 1,1143 которое практически соответствует заданному с = 1,1

3. Проверка

Проверяем принятую ширину (свес) поясов исходя из их местной устойчивости по формуле:

Подобранное сечение балки проверяем на прочность. Для этого определяем момент инерции и момент сопротивления балки.

Наибольшее нормальное напряжение в балке:

Глава 3

ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ

3. Инженерное оборудование

1. Размещение инженерных сетей

Инженерные сети размещаются преимущественно в пределах поперечных профилей улиц и дорог: под тротуарами или разделительными полосами — инженерные сети в коллекторах, каналах или тоннелях, в разделительных полосах — тепловые сети, водопровод, газопровод, хозяйственную и дождевую канализацию.

На полосе между красной линией и линией застройки размещаются газовые низкого давления и кабельные сети (силовые, связи, сигнализации и диспетчеризации).

При ширине проезжей части более 22 м предусматривается размещение сетей водопровода по обеим сторонам улиц.

Прокладка подземных инженерных сетей предусматривается: совмещенную в общих траншеях: в тоннелях — при необходимости одновременного размещения тепловых сетей диаметром от 500 до 900 мм, водопровода до 500 мм, свыше десяти кабелей связи и десяти силовых кабелей напряжением до 10 кВ, при реконструкции магистральных улиц и районов исторической застройки, при недостатке места в поперечном профиле улиц для размещения сетей в траншеях, на пересечениях с магистральными улицами и железнодорожными путями. В тоннелях допускается также прокладка воздуховодов, напорной канализации и других инженерных сетей.
