33. Что такое ось цилиндрического уровня и ось круглого уровня.

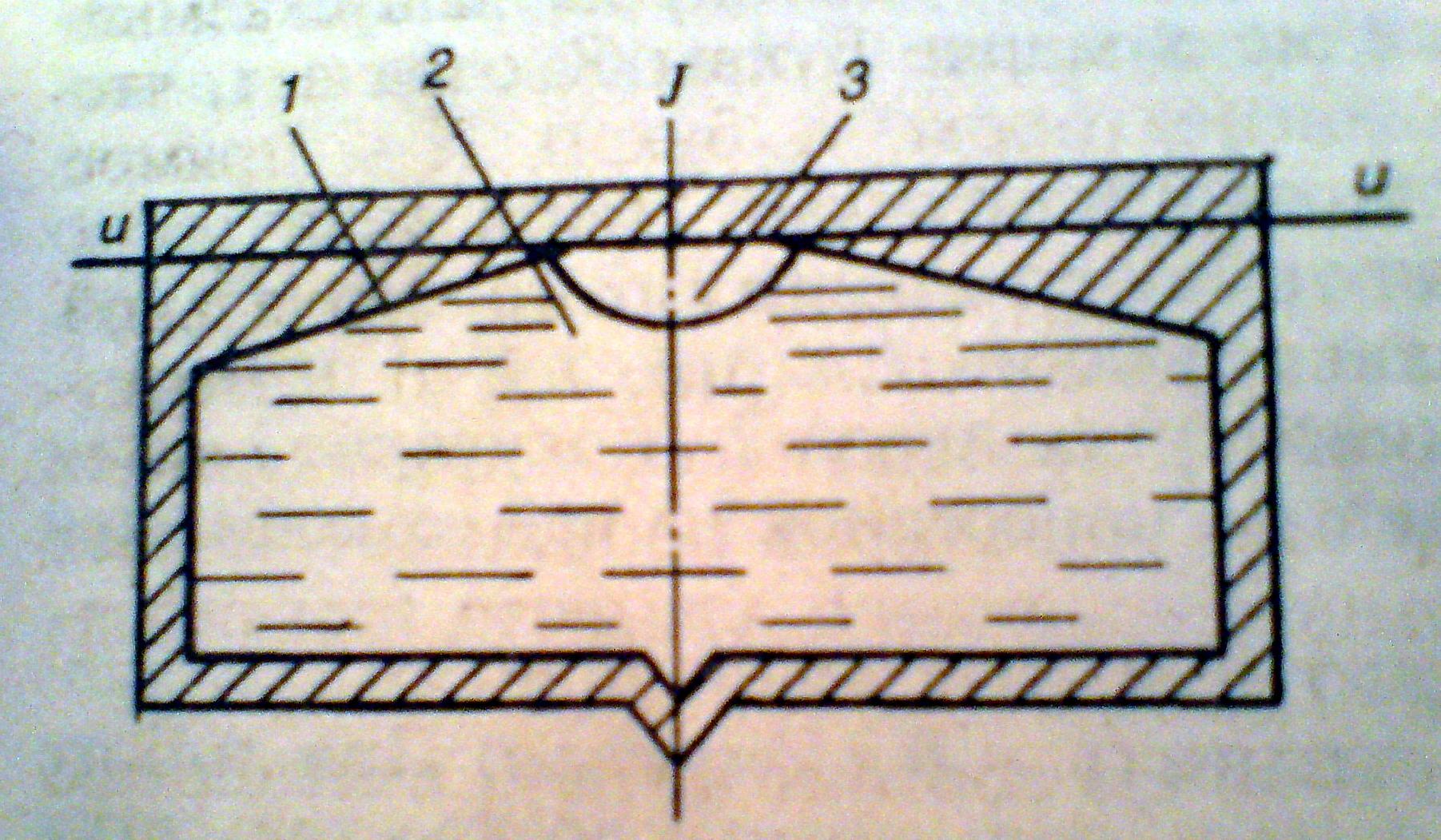

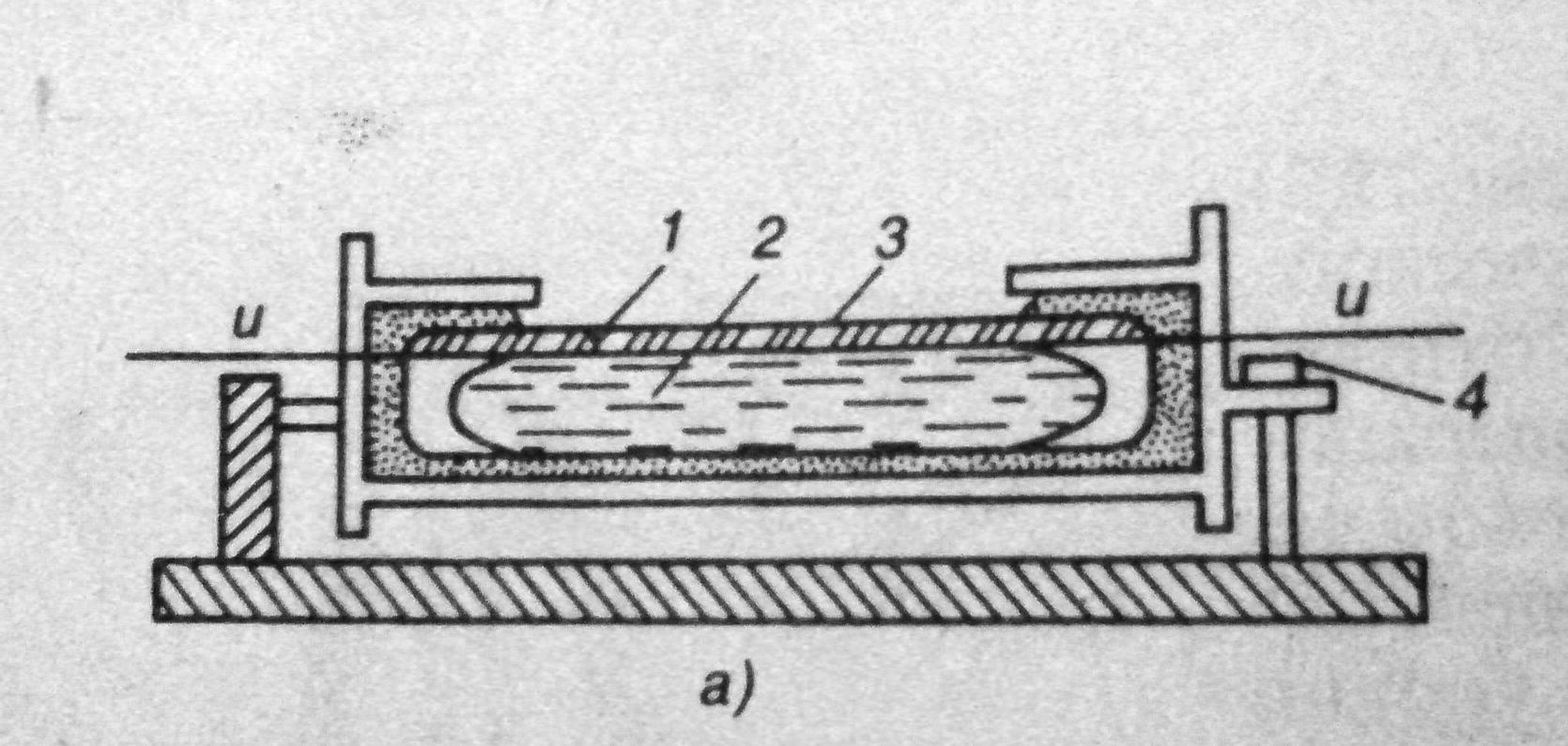

Цилиндрический уровень – касательная линия UU в 0-пункте к дуге внутренней поверхности уровня. Показывает угол наклона визирной трубы по отношению к горизонту. Ось круглого уровня – отличается от цилиндрического тем, что его верхняя часть отшлифована по сферической поверхности. Деления на внешней стороне представляют собой концентрические окружности, а осью уровня является радиус сферы, проходящий через 0-пункт.

34. Сформулируйте требования, предъявляемые к взаимному положению осей теодолита: визирной, вертикальной, уровня и горизонтальной.

1)Ось UU цилиндрического уровня горизонтального круга должна быть перпендикулярна оси VV вращения прибора.

2) Визирная ось РР трубы должна быть перпендикулярная оси НН вращения трубы.

3) Ось НН вращения трубы должна быть перпендикулярна оси вращения прибора.

4) Вертикальная нить АА сетки зрительной трубы должна быть перпендикулярна оси НН и её вращения.

5) Компенсатор вертикального круга должен обеспечивать неизменный отсчет по вертикальному кругу при наклонах вертикальной оси теодолите в пределах ± 2 минуты для теодолитов 3Т5К.

6) Визирная ось КК’К” оптического отвеса должна совпадать с осью К’K’’ вращения теодолита, т.е VV .

35. Для чего горизонтальный угол измеряют при двух положениях вертикального круга.

Это делают с цель повышения точности измерения значения угла. Так как у каждого прибора существует коллимационная ошибка. Погрешность значений измеряемого угла в полуприемах не должна превышать полуторной точности отсчета.

36. Назовите последовательность действий при измерении горизонтального угла способом приемов.

Измерение угла при одном положении круга называется полуприемом. При способе приемов наводи визир на цель, не ставя лимб на 0, делаем измерения при круге Лево и при Круге право, разность средних отсчетов КП-КЛ- есть значение измеряемого угла. При способе полуприемов совмещаем нули лимба и алидады, затем закрепляем алидаду, оставляя незакрепленным лимб. Наводим трубу на визирную цель и закрепляем лимб. После этого открепляем алидаду и наводим трубу на другую визирную цель и закрепляем алидаду. Отчет на лимбе даст значение измеряемого угла.

Как правило отсчеты по лимбу производят дважды. Более тонных результатов можно достичь, если измерения выполнять несколькими приемами( измерениями при правом и левом круге)

37. Что называю местом нуля (местом зенита) вертикального круга.

Место нуля – это отсчет по вертикальному кругу, соответствующий горизонтальному положению визирной оси и положению уровня при алидаде вертикально круга в нуль - пункте.

Место зенита- это точка, в которую направлен отвесная линия теодолита.(точка, находящаяся непосредственно под самим теодолитом).

38. Как определяется место нуля и по каким формулам вычисляется угол наклона для теодолита 2т30

Место нуля определяется так: теодолит устанавливают, приводят в рабочее положение, находят хорошо видимую точку и наводят на неё трубу при круге лево. При наличии уровня при вертикальном круге, приводят пузырек его в нуль- пункт и берут отсчет по вертикальному кругу. Теперь переворачиваем теодолит через зенит, теодолит на 180° и при круге право наводимся на ту же точку. Пузырек – приводят в нуль-пункт и берут второй отсчет вертикальному кругу.

Место нуля вычисляется по формуле: М0=(П+Л)/2 где П и Л –отсчеты по вертикальному кругу.

Угол наклона теодолита вычисляют по формуле: υ=Л-М0; υ=М0-П-180; υ=(Л-П-180)/2.
