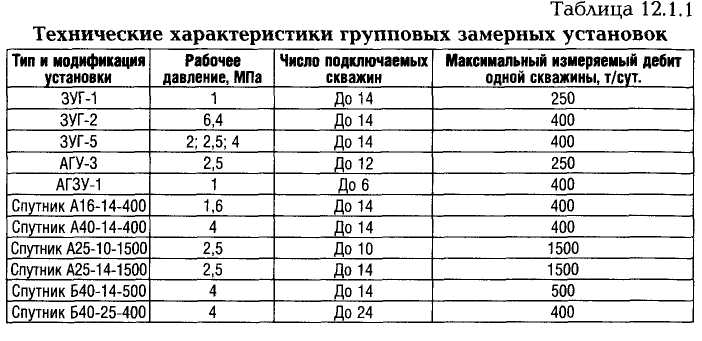

различаются по рабочему давлению, числу подключаемых скважин, максимальным измеряемым дебитам скважин. Наибольшее распро­странение получили блочные автоматизированные замерные установки типа «Спутник», главная отличительная особенность которых — блочное исполнение и комплектная поставка.

Сепарационные установки в технологической системе сбора нефти и газа обеспечивают разделение продукции на газовую и жидкую фазы, измерение количества жидкости и газа, бескомпрессорную подачу газа на газоперерабатывающий завод или другим потребителям, а также подачу нефти с оставшимся в ней растворенным газом под давлением установки или насоса на центральный пункт подготовки нефти, газа и воды.

Основные технологические процессы сепарации и принципиаль­ные схемы сепараторов приведены в главе 2 п. 2.3.

Применяемые нефтегазовые сепараторы, как правило, выполня­ются в блочном исполнении и их можно классифицировать по сле­дующим основным признакам:

• расположению основных элементов — на вертикальные и гори- * зонтальные;

• конструктивному исполнению — на одноемкостные (все секции заключены в одной емкости) и двухъемкостные (секции разме­щены в двух емкостях, расположенных одна под другой;

• технологическому назначению — на двухфазные (разделяют продукцию скважин на жидкую и газовую фазы), трехфазные — разделяют поток на нефть, газ и воду.

Для окончательной сепарации нефти, поступающей на централь­ный пункт сбора и подготовки нефти, газа и воды и для предваритель­ного сброса пластовой воды применяются концевые совмещенные

Глава 12. Объекты и сооружения сбора и подготовки нефти к транспорту 375

сепарационные установки КССУ (рис. 12.1.5). Пропускная способность этих установок по нефти составляет 1000, 2000 и 5000 м³/сут.

Нефтегазоводяная смесь поступает на установку через приемный пат­рубок (6) и попадает в раздаточный коллектор (5), в котором имеются от­верстия, пропускающие одинаковое количество жидкости за счет уве­личения их диаметра по длине коллектора. Из этих отверстий нефтега­зоводяная смесь с большой скоростью поднимается через водяную подушку, в которую в необходимых случаях добавляют поверхностно-активные вещества (ПАВ). Происходит разделение смеси на нефть, газ и воду, которые по отдельным линиям (2,11 и 12) отводятся из сепаратора.

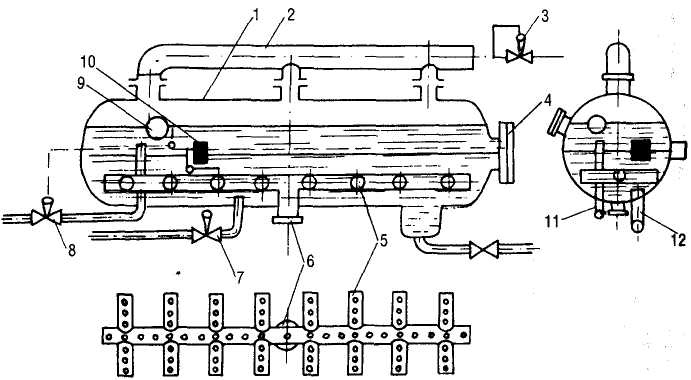

Рис. 12.1.5. Схема концевой совмещенной сепарационной установки (КССУ): 1 — корпус сепаратора; 2 — газоотводящий коллектор; 3 — регулятор давления «до себя»; 4 —люк; 5 — распределительный коллектор; 6—ввод жидкости; 7,8 — исполнительные механизмы соответственно для сброса воды и нефти; 9 — поплавок; 10 — двухфазный поплавок «вода—нефть»; 11, 12 — дренажные линии соответственно для нефти и воды

12.2. Центральные пункты сбора нефти

12.2.1. Основные характеристики цпс

Центральные пункты сбора нефти являются заключительным зве­ном в каждой системе сбора нефти и газа. В каждом нефтедобываю­щем районе, как правило, располагается один пункт сбора и подготов-

376 Часть II. Объекты и сооружения подготовки и транспорта ...

к и нефти, газа и воды. При соответствующем технико-экономическом обосновании возможна организация двух и более центральных пунктов при наличии нескольких направлений магистрального транспорта или больших месторождений.

Система подготовки нефти на ЦПС включает в себя комплекс тех­нологического оборудования и сооружений, предназначенных для получения товарной нефти, ее учета и дальнейшего транспорта, для очистки сточных вод, первичной подготовки газа концевых ступеней сепарации к транспорту.

Как правило, центральные пункты сбора размещают на базовом месторождении, добыча на котором составляет 40% и более общей добычи района в период его максимального развития, независимо от направления магистрального транспорта нефти. При отсутст­вии в районе базового месторождения ЦПС размещают на место­рождении, ближайшем к начальной точке магистрального нефте­провода.
