Глава 9. Объекты и сооружения сбора и подготовки газа к транспорту 329

• приточную и вытяжную вентиляционные камеры для аккумуля­ торной;

• приточную вентиляционную камеру для узла связи.

Узел связи размещается в здании блока вспомогательных помеще­ний УКПГ.

9.2.4. Дожимные компрессорные станции на газовых месторождениях

По мере разработки газовых и газоконденсатных месторождений пластовое давление в залежи падает, что ведет к снижению давления на устье скважин и на входе в магистральный газопровод. На опреде­ленном этапе разработки месторождения для подачи газа в магистраль­ный газопровод следует увеличить его давление. С этой целью применяются дожимные компрессорные станции (ДКС). По сравне­нию с линейными компрессорными станциями ДКС работают при постоянно снижающемся давлении на входе.

ДКС оснащаются поршневыми и центробежными компрессорами. Перспективным и экономически обоснованным является применение винтовых компрессоров.

9.3. ОСНОВНЫЕ ЗДАНИЯ, СООРУЖЕНИЯ И ОБОРУДОВАНИЕ УКПГ ДЛЯ СРЕДНЕЙ ПОЛОСЫ И ЮГА

9.3.1. Стройгенплан УКПГ для средней полосы и юга

Для районов средней полосы и юга разработаны типовые проекты УППГ, УКПГ (рис. 9.3.1 и 9.3.2) и ГС (головные сооружения) с абсорб­ционной осушкой газа и низкотемпературной сепарацией, со стаби­лизацией конденсата.

Основное технологическое и подсобно-вспомогательное оборудо­вание размещается на открытых площадках и в блок-боксах. Техно­логические схемы и схемы генеральных планов УППГ и УКПГ, как правило, разрабатываются на базе типового блочно-комплектного технологического оборудования и модулей обработки газа на произ­водительность по газу: 5, 10, 15, 20 и 25 млн м³/сут., а ГС — на произ­водительность 10, 15, 20, 25, 30, 40, 45 и 50 млн м³/сут.

Площадки генпланов разделены на две зоны: зона основного про­изводственного назначения и зона вспомогательных производств. Все сооружения, расположенные в одной или разных зонах, связаны ме­жду собой инженерными коммуникациями, проложенными в техни­ческих коридорах и на эстакадах, и объединены общими дорогами и проездами.

330 Часть II. Объекты и сооружения подготовки и транспорта ...

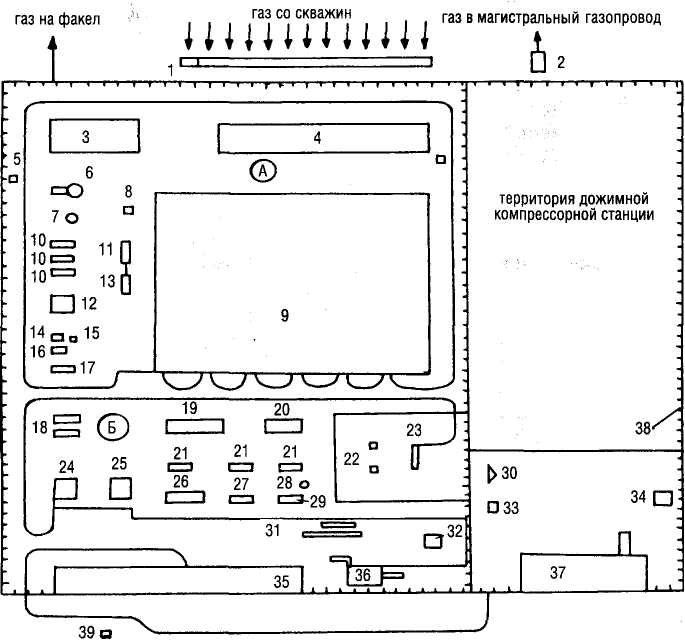

Рис. 9.3.1. Унифицированная схема генерального плана УКПГ с абсорбционной осушкой для средней полосы и юга: А — зона основного производства: 1 — площадка блоков обводной линии манифольда; 2 — блок отключающей арматуры обводной линии манифольда; 3 — площадка установки замера дебита скважин; 4 — площадка установки сбора газа; 5 — мачта металлическая; 6 — канализационная насосная станция бытовых и нефтесодержащих сточных вод; 7 — приемный резервуар промышленных стоков; 8 — блок-емкость разгазирования; 9 — площадка модулей осушки газа; 10 — блок-бокс электрощитовой; 11—блок-емкость дренажная для ДЭГа; 12 — операторная; 13 — блок-емкость хранения ДЭГа; 14 — блок топливного газа; 15 — арматурный блок подогрева теплоносителя; 16 — блок подогрева теплоносителя; П — блок-бокс насосов перекачки теплоносителя; Б — зона вспомогательного производства: 18 — компрессорная сжатого воздуха; 19 — градирня шестисекционная; 20 — градирня четырехсекционная; 21 — блок-бокс насосной станции оборотного водоснабжения; 22 — резервуар для воды с подогревом; 23 — блок-бокс насосной станции второго подъема; 24 — отапливаемый склад; 25 — трансформаторная подстанция; 26 — натрий-катионитовая установка; 27 — укрытие для передвижного парообразователя; 28 — дымовая труба; 29— котельная; 30 — вышка-тренажер; 31 — мойка; 31 — склад ГСМ; 33 — газодымовая камера; 34 — сарай; 35 — служебно-эксплуатационно-ремонтный блок; 36 — отдельно стоящее заглубленное производственное здание; 37— пожарное депо; 38 — ограждение из сетки по железобетонным столбам; 39 — информационный знак
