Глава 9. Объекты и сооружения сбора и подготовки газа к транспорту 331

Рис. 9.3.2. Унифицированная схема генерального плана УКПГ с низкотемпературной сепарацией для районов средней полосы и юга: А — зона основного производства: 1 — блок отключающей арматуры обводной линии манифольда; 2 — площадка блоков обводной линии манифольда; 3 — аварийная емкость для конденсата; 4 — блок-бокс насосной конденсата; 5 — концевая трапная (трап — трубопроводная линия с запорно-регулирующей арматурой) установка; 6 — площадка установки замера газа; 7 — площадка установки сбора газа; 8 — блок подключения технологических установок; 9 — блок маслозаправочной станции; 10 — резервуары для стабильного конденсата; Л — площадка модулей дебутанизации конденсата; 12 — площадка модулей НТО газа; 13 — блок дренажной емко-сти для конденсата; 14 — блок емкости хранения ДЭГ; 15 — блок дренажной емкости для ДЭГа; 16 — блок для размещения силового электрооборудования; 17 — блок-бокс аппаратной; 18 — приемный резервуар промышленных стоков; 19 — канализационная насосная станция; 20 — блок разделителя; 21 — воздушный холодильник; 22— блок емкости разгазирования; 23 — блок-бокс операторной; 24 — блок топливного газа; 25 — арматурный блок подогрева теплоносителя; 26 — блок подогрева теплоносителя; 27 — блок-бокс насосов перекачки; Б — зона вспомогательною производства: 28 — вышка-тренажер; 29 — трансформаторная подстанция; 30 — укрытие для передвижного паропреобразователя; 31 — компрессорная сжатого воздуха; 32 — склад горюче-смазочных материалов; 33 — мойка; 34 — блок-бокс насосной станции второго подъема; 35 — резервуары для воды; 36 — сарай; 37 — газодымная камера; 38 — материальный склад; 39 — котельная с двумя котлами; 40 — дымовая труба; 41 — пожарное депо; 42 — служебно-эксплуатационно-ремонтный блок; 43 — отдельно стоящее заглубленное производственное здание; 44 — ограждение из сетки по железобетонным столбам

332

Часть II. Объекты и сооружения подготовка и транспорта ...

Схемы генпланов разработаны с учетом того, что в зависимости от параметров газа изменяется размер генплана по одной оси, а в зависи­мости от производительности — по другой, поэтому они применимы для всего разнообразия условий, возникающих при обустройстве месторождений.

Несколько однотипных технологических модулей объединяются в технологическую установку. В установках первичной сепарации газа, низкотемпературной сепарации, осушки и дебутанизации кон­денсата предусмотрен ряд блоков общего технологического назначе­ния, блок-боксов и блоков вспомогательного производственного на­значения, обеспечивающих функциональную работоспособность уста­новок. К ним относятся: дренажные емкости, блок топливного газа, блоки подогрева и подачи теплоносителя в обогреваемые места технологиче­ских блоков и др.

Для обогрева оборудования или его отдельных узлов, расположен­ного на открытой площадке, используются теплоспутники, в которых теплоносителем является раствор ДЭГ (60—80%), что исключает н еоб-ходимость мероприятий, препятствующих «размораживанию» отопи­тельной системы при остановке циркуляции теплоносителя.

Здания и сооружения, в том числе блочно-комплектные устройства, размещаются на площадках с учетом поточности операций по техноло­гическому процессу, климатической зоны, розы ветров и с выделением двух функциональных зон.

В зоне основного производства располагаются пожаровзрывоопас-ные сооружения и технологические установки. В зоне подсобно-вспо­могательного назначения располагаются здания и сооружения, обслу­живающие основное производство.

Инженерные сети выполнены как подземной так и надземной про­кладкой по металлическим эстакадам. На эстакадах размещаются тех­нологические трубопроводы, электрокабели, кабели КИП и др. Под землей прокладываются водоводы и сети канализации.

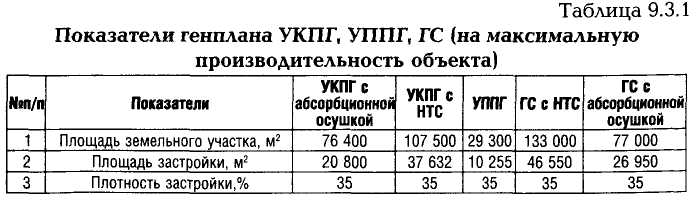

Основные показатели генпланов УКПГ, УППГ, ГС приведены в табл. 9.3.1.
