для разгазирования воды и конденсата. Это оборудование обеспечивает осушку газа до «точки росы» — 25°С.
В третьем здании размещаются модуль огневой регенерации ДЭГ высокой концентрации (блок регенерации ДЭГ высокой концентрации, воздушный конденсатор-холодильник, блок насоса подачи ДЭГ, блок водокольцевого компрессора) и блоки топливного газа. Это оборудование обеспечивает регенерацию и подачу ДЭГ в абсорберы на орошение, а также приготовление топливного газа для нужд УКПГ.

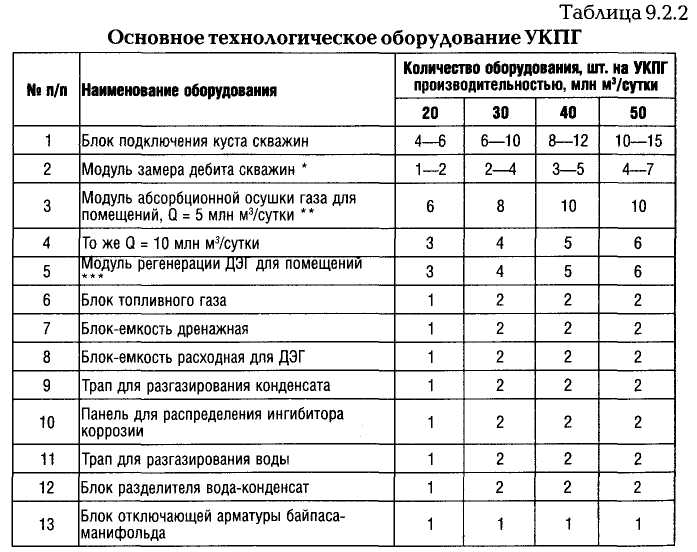

Примерный состав основного технологического оборудования УКПГ приведен в табл. 9.2.2.
* Модуль включает в себя блок замера дебита скважин, блок первичного сепаратора с разделительной емкостью.
** В модуль входят блок абсорбера, арматурный блок абсорбера. *** Модуль включает в себя блок регенерации ДЭГ высокой концентрации, блок насоса подачи ДЭГ, блок водокольцевого компрессора, воздушный конденсатор-холодильник.
Принцип построения генпланов УКПГ является общепринятым: выделение двух функциональных зон — основного и подсобно-вспо-
Глава 9. Объекты и сооружения сбора и подготовки газа к транспорту 325
м огательного назначения. В зоне основного производства, как правило, размещаются:
здание переключающей арматуры;
основной технологический корпус осушки;
здание регенерации ДЭГ;
открытая площадка аппаратов воздушного охлаждения. Для уста новки аппаратов воздушного охлаждения предусматривается отдельная площадка;
для строительства дожимной компрессорной станции на УКПГ предусматривается также отдельная площадка.
Трубопроводы, соединяющие технологическое оборудование, располагаются на эстакадах-галереях.
Расходные и дренажные емкости для ДЭГ размещаются подземно, рядом с ними располагаются стояки и сливные фильтры.
В отдельную подзону выделена площадка, на которой размещаются склад метанола и конденсата и установки регенерации метанола и конденсата. Емкости для метанола и конденсата устанавливают на-земно и обносят земляной насыпью.
В зоне подсобно-вспомогательного назначения размещаются:
блок подсобно-вспомогательного назначения, включающий ад министративно-бытовые здания и сооружения;
ремонтные мастерские;
трансформаторная подстанция;
гараж с теплой стоянкой для техники;
котельная и пожарное депо.
Основные производственные корпуса соединены крытыми теплыми переходами, расположенными на уровне второго этажа, с блоком подсобно-вспомогательного назначения.
Для северных районов предпочтительной является замкнутая (полузамкнутая) система планировки, или размещение производственных корпусов по направлению основных ветров для свободного сне-гопереноса через площадку.
До начала строительства вся площадка УКПГ для северных районов подсыпается песчаным грунтом высотой от 1 м до 1,5 м. Подсыпка выполняется в конце зимы или начале весны с тем, чтобы защитить веч-номерзлые грунты от растепления как на период строительства, так и на весь период эксплуатации.
