1. Підготовка до роботи і порядок роботи з приладом п-321.
- Підключити до приладу відповідне живлення (+24В або -220В);
- Встановити стрілку приладу на відмітку «оо»
- Поставити перемикач «Неп.Уу.»- в положення «ГРАД. ПІТ.»;
- Включити тумблер «ЖИВЛЕННЯ ВКЛ.»;
- За шкалою стрілочного приладу переконатися, що стрілка знаходиться в межах синього сектора. При необхідності підкорегувати її положення шліцом «ГРАД. ПІТ.»;
- Перемикач «Кгц» - поставити в положення «1»;
- Перемикач «НЕП. УУ» - поставити в положення «ГРАД. ГЕН.»;
- Встановити стрілку приладу на червону ризику шкали, поворотом ручки регулятора «ГРАД. ГЕН»;
- Перемикач «НЕП. УУ» - поставити в положення «ГРАД. УУ»;
- Встановити стрілку приладу на червону ризику шкали, поворотом ручки регулятора «ГРАД. УУ»;
- Перемикач «НЕП. УУ» - поставити в положення «ГРАД, ПИТ»;
Порядок роботи з приладом П-321
А) Передача рівня:
- Перемикачем «Кгц» - встановити необхідну частоту, а перемикачем «НЕП. ГЕН.» - встановити необхідний рівень;
- Підключити вхід об'єкту на клеми «Вих.Ген.» приладу П-321;
Б) Вимірювання рівня прийому:
- Тумблер «600 Ом - Вис.Сопр» - встановити в положення, потрібне по умовам вимірювання;
- Подати вимірювальний рівень на клеми «ВХІД УУ», Якщо зразкова величина вимірювального рівня не відома, слід заздалегідь встановити перемикач «НЕП. УУ» - в положення «+3», потім, обертаючи цей же перемикач, встановити стрілку приладу в зручний для відліку сектор шкали;
- відлік зміряного рівня провести алгебраїчним підсумовуванням показаній приладу і величини, відповідної положенню перемикача «НЕП. УУ»;
- по закінченню роботи з приладом вимкнути прилад.
Вимірювання потужності передавача.
Вимірювання потужності передавача, ККД і КБВ фідерів виконується за допомогою індикатора потужності (ІПМ) Б10, що проходить, що входить в кожен напівкомплект станції, в трьох точках кожного діапазону.

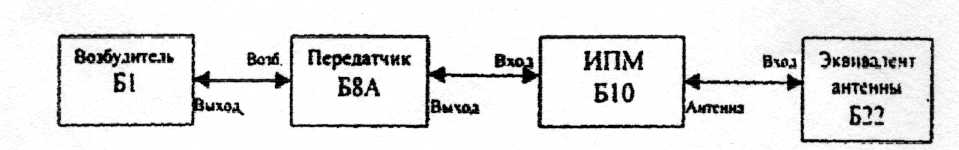

Рис. 6.1 . Схема комутації при вимірюванні потужності передавача.
Вимірювання потужності передавача, проводиться в такому порядку:
- провести комутацію згідно схемі рис. 6.1 ;
- включити пристрій, що передає, і набудувати на заданій хвилі з допомогою ІПМ Б10 на максимальну потужність;
- за допомогою градуйовочної кривої на блоці Б10 визначити потужність падаючої хвилі, що дає. Вона повинна бути не менше 40 Вт в усіх точках діапазону.
Вимірювання коефіцієнту шуму приймача
Коефіцієнт шуму характеризує шумові властивості радіоприймального приладу і побічно його чутливість.

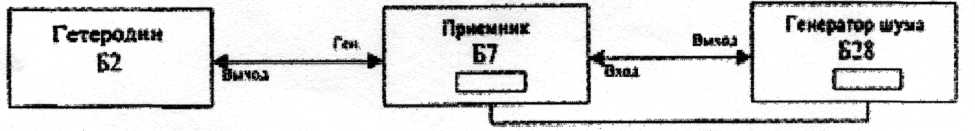

Мал. 6.5 Схема комутації при вимірюванні коефіцієнта шуму приймача
Вимірювання коефіцієнта шуму радіоприймального пристрою виконується в трьох точках кожного діапазону за допомогою генератора шуму Б28, що входить в комплект станції, в наступному порядку:
- провести комутацію згідно схемі рис. 6.6;
на передній панелі змінного блоку приймача Б7 встановити тумблер КШ - робота в положення КШ;
- включити живлення приймального пристрою і налаштувати його на хвилю, на якій вимірюється коефіцієнт шуму;
- на передній панелі генератора шуму Б28 встановити перемикач КОНТРОЛЬ - ИЗМЕРЕНИЕ в положення КОНТРОЛЬ, перемикач 4-10-40 встановіть в положення 40;
- ручкою УСТ. ЧАСТОТИ блоку Б7 добитися максимального відхилення стрілки вимірювального приладу Б28 і відмітити її положення;
- включити живлення приладу Б28, для чого вилку шнура живлення вставити в розетку ~220 блоку Б13 і включити тумблер МЕРЕЖА на передній панелі приладу Б28;
- обертаючи ручку УСТ. СТРУМУ на передній панелі приладу Б28, добитися збільшення показання вимірювального приладу Б28 в два рази в порівнянні з раніше відміченим;
- перемикач КОНТРОЛЬ - ИЗМЕРЕНИЕ встановити в положення ИЗМЕРЕНИЕ;
- перемикачем 4-10-40 добитися положення стрілки, зручного для відліку;
- по відхиленню стрілки вимірювального приладу Б28 визначити струм діода Ід при цьому слід мати на увазі, що відхилення стрілки приладу на всю шкалу відповідає 4,10, 40 мА залежно від положення перемикача 4-10-40;
- визначити коефіцієнт шуму по формулі Nш = 0,5 * Ід, де Nш – коефіцієнт шуму (раз), Ід - зміряний струм діода (мА).
Переклад коефіцієнта шуму, вираженого в натуральних величинах, в логарифмічні (децибели) проводиться по формулі Nш (дб) =10*Lg(Nш) (раз). Радіоприймальний пристрій вважається справним, якщо зміряна величина коефіцієнта шуму Nш не перевищує: у діапазоні А - 9 дБ; у діапазоні Б - 10 дБ; у діапазоні В -11 дБ.
- встановите на приймачі Б7А (Б7Б, Б7В) перемикач КОНТРОЛЬ в положення КШ, перемикач РОБОТА - КШ - в положення КШ; стрілка індикаторного приладу повинна відхилитися, показуючи рівень власних шумів приймача Б7А (Б7Б, Б7В) на виході його лінійної частини;
- встановите на приймачі Б7А (Б7Б, Б7В) перемикач КОНТРОЛЬ в одне з положень УВЧ або УПЧ, перемикач РОБОТА - КШ - в положення РАБОТА.
При настроюванні приймача Б7А (Б7Б, Б7В) на частоту передавача Б8А (Б8Б, Б8В) рівень шуму в гучномовці блоку Б16, або в мікротелефонній трубці повинен різко зменшитися. Розмова або тон, що передається по каналу службового зв'язку, повинні прослуховуватися в гучномовці блоку Б16 або в мікротелефонній трубці.
