6 Технологический процесс изготовления детали

6.1 Область применения детали, узла, механизма

Заданием на практику предусмотрен выбор технологического процесса изготовления детали для дальнейшего курсового и дипломного проектирования. Деталь должна содержать не менее четырех разнотипных операций.

Таким условиям отвечает деталь _6510-8603031-01_ – _поршень цилиндра._

Поршень цилиндра – это подвижная деталь, в форме диска, движущаяся по штоку внутри цилиндра. Служит для преобразования механической работы в энергию давления жидкости (газа) или наоборот.

Поршень цилиндра является составной частью гидроцилиндра.

Гидроцилиндры – это объемные гидродвигатели с возвратно-поступательным перемещением выходного звена – поршня.

ЧАО “Горловский машиностроитель” изготовляет гидроцилиндры одностороннего действия для автомобилей КрАЗ двух видов, которые служат для подъема кузова (платформы) автомобиля КрАЗ. Гидравлический подъемный механизм, приводится в действие от двигателя.

В гидроцилиндрах одностороннего действия рабочий ход поршня совершается под действием давления жидкости, а возврат, если требуемое усилие невелико, – под действием внешних сил.

Основные технические характеристики гидроцилиндров двух видов приведены в таблице 2.

Таблица 2 – Технические характеристики гидроцилиндров

№ п/п	Диаметр цилиндра Dц, мм	Диаметр штока dш, мм	Длина штока Lш, мм	Ход поршня , мм	Масса m, кг
1	180	70	1140	735	140
2	190	70	1043	674	130

Подъемный механизм обеспечивает подъем платформы до предельного угла 55 за 15 сек, опускание платформы, остановку в любом промежуточном положении в процессе подъема и опускания.

Управление подъемным механизмом дистанционное, осуществляется из кабины водителя при помощи распределительного крана, рукоятка которого расположена на панели возле щитка приборов.

Подъемный механизм состоит из коробки отбора мощности, масляного насоса, гидравлического цилиндра, перепускного клапана, пневматического распределительного крана управления, масляного бака, трубопроводов и шлангов.

4.2 Металлорежущие станки, применяемые для обработки детали

Для выполнения операций обработки детали _6510-8603031-01_ – поршень цилиндра применяются разные виды металлорежущих станков. Краткий технологический процесс изготовления детали приведен в таблице 3.

Таблица 3 – Технологический процесс изготовления детали 6510-8603031-01.

№ операции	Наименование операции	Оборудование
000	Заготовительная
005	Отливка
010	Дробеструйная
015	Токарная	16К20
020	Токарная	16К20
025	Токарная	16К20Ф3
030	Сверлильная	2Н135
035	Сверлильная	2Н135
040	Шлифовальная	3М153
045	Консервация	Ванна для консервации
050	Слесарная	Верстак слесарный
055	Контрольная

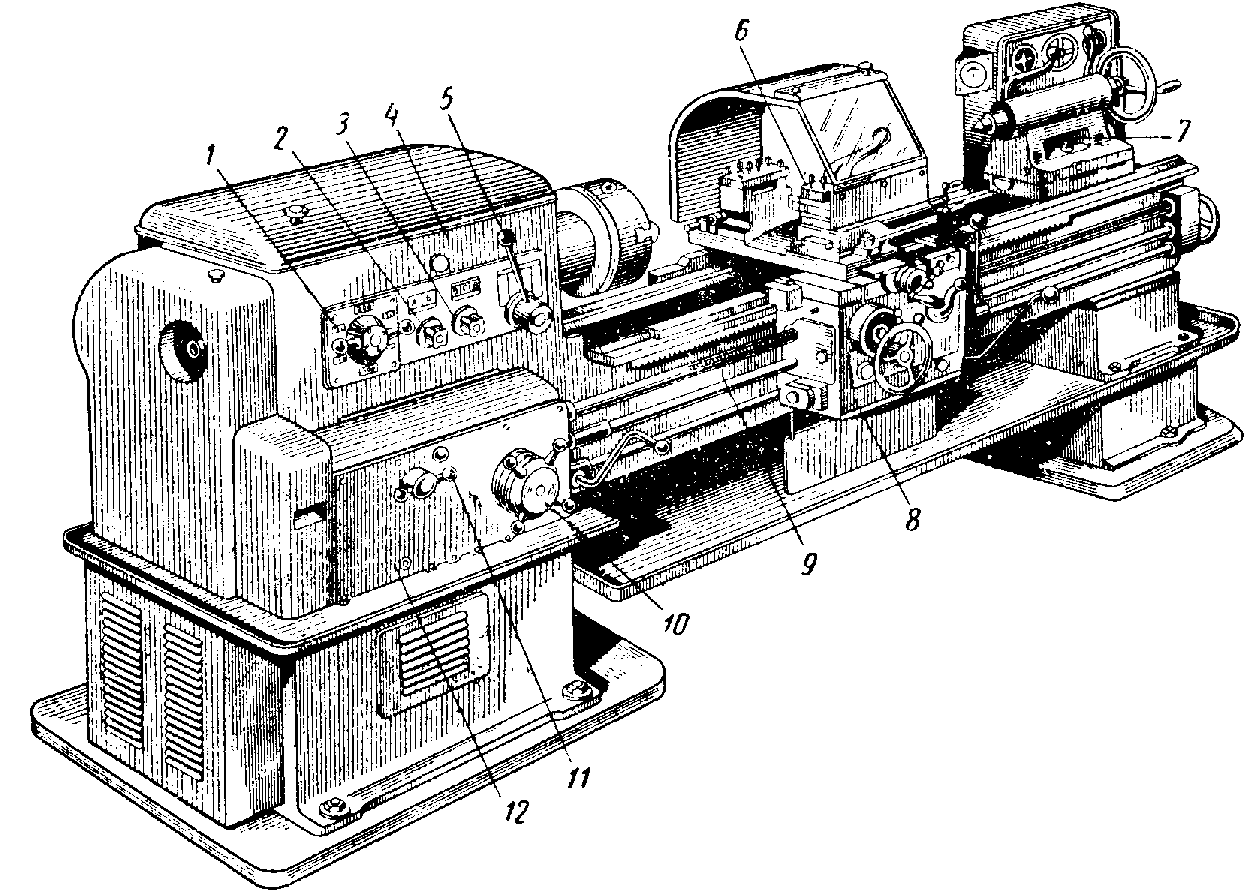

Для выполнения токарных операций используют токарно-винторезный станок модели 16К20 (рисунок 4).

Рисунок 4 – Токарно-винторезный станок модели 16К20
