Однофазные асинхронные двигатели.
С
таторная
обмотка данного двигателя выполнена
однофазной и имеет достаточно большой
коэффициент распределения Кр=0.9. Ротор
аналогичен ротору 3-х фазных двигателей
с к.з. обмоткой. В однофазных АД образуются
2 элептических вращающихся магн. поля,
которые вращаются в разные стороны. В
момент пуска это приводит к тому, что
результирующее М.П. будет не вращающимся,
а пульсирующим. Вращающий момент такого
двигателя также складывается из вращающих
моментов прямой и обратной составляющей
М.П. при неподвижном роторе прямое, и
обратное поля демпфируются (гасятся)
токами ротора в одинаковой степени.
Поэтому пусковой момент однофазного
АД =0. его ротор не может прийти во
вращение без специального пускового
устройства. Однако, если ротор приведен
во вращение в ту или иную сторону, то
соответствующее элептическое М.П. будет
преобладать над другим и двигатель
будет вращаться в ту сторону. При
одинаковых размерах однофазный двигатель
в 2 и более раза имеет меньшую мощность
по сравнению с 3-Х фазным, а также низкий
КПД и cosφ. Двигатели с
пусковой обмоткой (применяются в
стиральных машинах, холодильниках,
центрифугах и т.д.). После разгона пусковое
сопротивление отключается от сети.
Применяется пуск с помощью активного
сопротивления -фазосдвигающий элемент,
чтобы обеспечить сдвиг фаз между токами
пусковой и рабочей обмоток.
Асинхронный конденсаторный двигатель.
У
таких двигателей помимо пусковой емкости
есть постоянно включенная добавочная
емкость. (используется при повышенных
требованиях к пусковому моменту)
Двигатель фактически стал двухфазным.
На обмотке статора расположена 2-х фазная
обмотка с одинаковым числом витков.
Одна из фаз питается через добавочную
емкость. Сложность заключается в том,
что подобранная добавочная емкость
обеспечивала сдвиг фаз 90° только в одном
режиме работы (чаще всего - номинальном).
Сд=(Iв*cosφв)/(ω*U*tgφв).
Двигатель с экранированными полюсами. Применяют в настольных вентиляторах, магнитофонах. Двигатель имеет на статоре явно выраженные полюса с однофазной обмоткой и ротор с обмоткой в виде беличьей клетки. Часть наконечника каждого полюса охвачена (экранирована) КЗ витком. Для улучшения формы поля между наконечниками соседних полюсов устанавливают магнитные шунты (до 20-30 см).
16. Устройство и принцип действия синхронного генератора и синхронного двигателя.

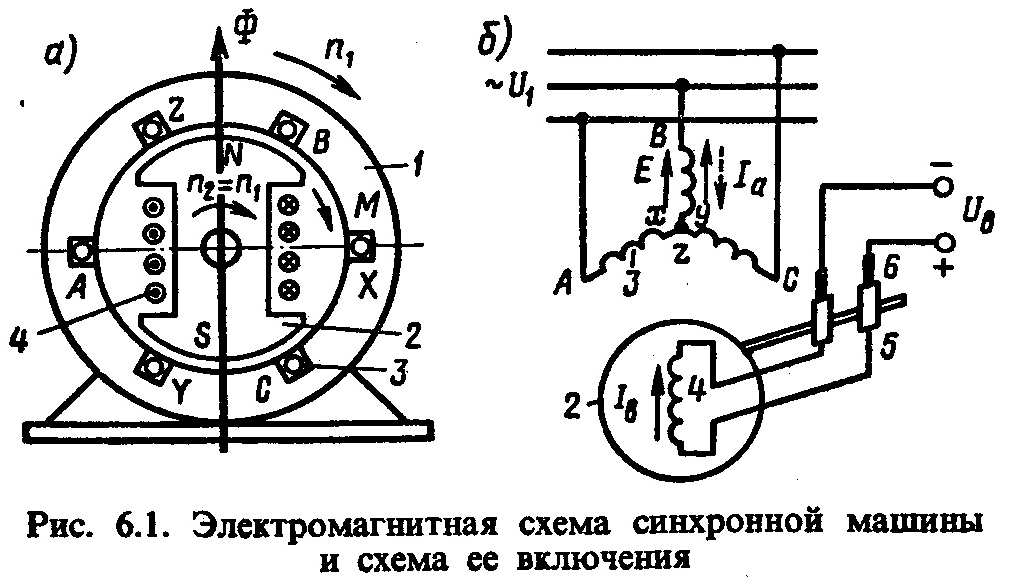

С
татор
1 СМ выполнен так же как и асинхронной:
на нем расположена трехфазная (в общем
случае многофазная) обмотка 3. Обмотку
ротора 4, питаемую от источника постоянного
тока, называют обмоткой возбуждения,
так как она создает в машине магнитный
поток возбуждения. Вращающуюся обмотку
ротора соединяют с внешним источником
пост. тока посредством контактных колец
5 и щеток 6. При вращении ротора с частотой
n2 поток
возбуждения пересекает проводники
обмотки статора и индуцирует в ее фазах
переменную ЭДС Е, изменяющуюся с частотой
f1=pn2/60.
Если обмотку статора подключить к
какой-либо нагрузке, то проходящий по
этой обмотке многофазный ток Ia
создает ВМП, частота вращения которого
n1=60f1/p.Следует,
что n1=n2
, т.е. что ротор вращается с той же
частотой, что и магнитное поле статора.
Поэтому рассматриваемую машину называют
синхронной. Результирующий магнитный
поток ФРЕЗ синхронной машины
создается совместным действием МДС
обмотки возбуждения и обмотки статора,
и результирующее магнитное поле
вращается в пространстве с той же
частотой, что и ротор.В СМ обмотку, в
которой индуцируется ЭДС и проходит
ток нагрузки, называют обмоткой якоря,
а часть машины, на которой расположена
обмотка возбуждения –индуктором.
Следовательно, статор является якорем,
а ротор –индуктором.СМ может работать
автономно в качестве генератора,
питающего подключенную к ней нагрузку,
или параллельно с сетью, к которой
присоединены другие генераторы. При
работе параллельно с сетью она может
отдавать или потреблять электроэнергию,
т.е. работать генератором или двигателем.
При подключении обмотки статора к сети
с напряжением U и
частотой f1
проходящий по обмотке ток создает, так
же как в асинхронной машине, ВМП. В
результате взаимодействия этого поля
с током, проходящим по обмотке ротора,
создается электромагнитный момент М,
который при работе машины в двигательном
режиме является вращающим, а при работе
в генераторном режиме –тормозным. Поток
возбуждения (холостого хода) создается
обмоткой постоянного тока, расположенной
обычно на роторе. В установившемся
режиме ротор неподвижен относительно
магнитного поля и вращается с частотой
вращения n1=n2
независимо от механической нагрузки
на валу ротора или электрической
нагрузки.Т.о., для установившихся режимов
работы СМ характерны следующие
особенности:а) ротор машины, вращается
с постоянной частотой , равной частоте
ВМП, т.е. n1=n2;б)
частота изменения ЭДС Е, индуцируемой
в обмотке якоря, пропорциональна частоте
вращения роторав) в установившемся
режиме ЭДС в обмотке возбуждения не
индуцируется; МДС этой обмотки определяется
только током возбуждения и не зависит
от режима работы машины.
