РЕФЕРАТ
Данный отчет по практике содержит _ страниц, _ приложений, в количестве _страниц, _ рисунков, _источников.
В процессе прохождения производственной практике главной целью было обретение практических навыков и применение теоретических знаний, полученных в ходе обучения в университете.
Прохождение практики проводилось на предприятии «Институт автоматизированных систем».
Данная практика является очень важным аспектом в развитии студента, а также стимулирует его профессиональный рост.
Результатом прохождения производственной практики на предприятии являются полученные практические навыки, знания и умения. Изучение производства изнутри, знакомство с технологическим процессом и работа с определенными элементами автоматизированных систем.
УКАЗАТЕЛЬ, НАПРЯЖЕНИЕ, ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС, РАДИОЭЛЕМЕНТЫ, ПЕЧАТНАЯ ПЛАТА, СТЕКЛОТЕКСТОЛИТ, СОПРОТИВЛЕНИЕ, ТРАНЗИСТОР, ДИОД, .МИКРОСХЕМА, ДИНИСТОР, СВЕТОДИОД.
СОДЕРЖАНИЕ
Base 27
выводы 28
ВВЕДЕНИЕ
Приватное акционерное общество «Институт автоматизированных систем» (ПрАО «ИАС») в настоящее время является современным, динамично развивающимся производственно-коммерческим предприятием со своей производственной и научно-технической базой.
Основными направлениями работы ПрАО «ИАС» в настоящее время является разработка и производство контрольно-измерительных приборов, средств электрозащиты персонала, электромагнитов, электромагнитных муфт, осуществление торгово-коммерческой деятельности.
Вся продукция ПрАО «ИАС» соответствует действующим стандартам, сертифицирована на соответствие ТУ. Производственно-коммерческая деятельность предприятия осуществляется на основе внедренной системы управления качеством ДСТУ 180 9001:2009.
Главным критерием качества продукции ПрАО «ИАС» является высокая оценка многочисленных потребителей Украины и стран СНГ.
Дилерские и партнерские отношения с другими производителями электрозащитных средств и приборов позволяют предприятию осуществлять комплексные поставки продукции потребителям. ПрАО «ИАС» всегда готово и стремится к плодотворному и конструктивному сотрудничеству на взаимовыгодных условиях.
Производственная практика была пройдена в производственом цехе, а
имено в отделе по сборке указателя напряжения «поиск » на предприятии
ПрАО «ИАС.
1 ХАРАКТЕРИСТИКА УКАЗАТЕЛЯ НАПРЯЖЕНИ «ПОИСК »
1.1 Назначение и общие указания
Указатель напряжения типа «Поиск» предназначен для контроля наличия напряжения переменного (50 Гц) и постоянного тока. Контроль осуществляется с помощью ярких светодиодных индикаторов. Указатели имеют варианты исполнения в зависимости от диапазона контролируемых напряжений и наличия дополнительных функций таких как:
определения полярности напряжения постоянного тока (полярность);
проверка целостности электрических цепей (прозвонка);
определение фазного провода в цепях переменного тока (фаза);
определение чередования фаз в трехфазных цепях переменного тока (чередование фаз);
сопровождение звуковым сигналом (звук).
Указатель предназначен для индивидуального пользования в качестве основного электрозащитного средства.
Указатель предназначен для эксплуатации в следующих условиях:
температура окружающей среды от -45 до +40 градусов.
относительная влажность воздуха -80% при температуре +25 градусов.
высота над уровнем моря до 100 метров.
окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей.
При получении со склада предприятия - изготовителя необходимо обязательно убедиться в отсутствии механических повреждений и внешних повреждений корпуса.
Основные технические данные:
ток, протекающий через указатель, не более 10 мА;
сопротивление проверяемой цели при прозвонке, не более 100 кОм;
длительность зарядки указателя от сети -220 В, не более 20 сек;
время сохранения заряда, не менее 12ч.;
время свечения излучающего элемента «ТЕСТ» при прозвонке после зарядки, не менее 30 сек;
вид климатического исполнения У категории 2 по ГОСТ 15150-69;
масса не более 0,15 кг;
габариты указателя: 190 х 60 х 40 мм, без шнуров удлинителей;
длина соединительного провода не менее 1 -го метра;
сила звука звуковой сигнализации на рабочем расстоянии, не менее 67
ДБ.
Таблица 1 - Диапазоны контролируемы
напряжений и наличие дополнительных
функций.
Поиск
Поиск
Поиск
Поиск
Поиск
Поиск
Поиск
-1
-2
-3
-4
-5
- 1Ф
- 2Ф
н
24В
*
*
*
*
*
*
А
80В
*
11
110В
*
*
*
*
*
Р
220В
*
*
*
*
*
*
*
Я
380В
*
*
*
*
*
Ж Е Н И
500В
*
*
660В
*
825В
*
Е
Ф
Полярность
*
*
*
*
*
*
*
У
Прозвонка
*
*
*
*
*
*
*
н |
Фаза |
* |
* |
* |
* |
* |
* |
* |
к |
Чередов.фаз |
|
|
|
|
|
* |
* |
Ц и |
Звук |
* |
* |
* |
* |
|
* |
* |
И |
|
|
|
|
|
|
|
• |
1.2 Устройство указателя
Указатель двухполюсный состоит из двух частей: щуп основной и щуп дополнительный, которые имеют на корпусе защелки для механической фиксации между собой. Щупы соединены изолированным проводом, длинной не менее 1-го метра. На основном щупе размещается световая и звуковая индикация. Рядом с индикаторным элементов есть надпись с его названием. На основном щупе находятся металлическая контактная площадка «ФАЗА» необходимая для определения фазного провода. При работе указатель автоматически переходит на различные пороги напряжения, чем исключается применение переключателей.

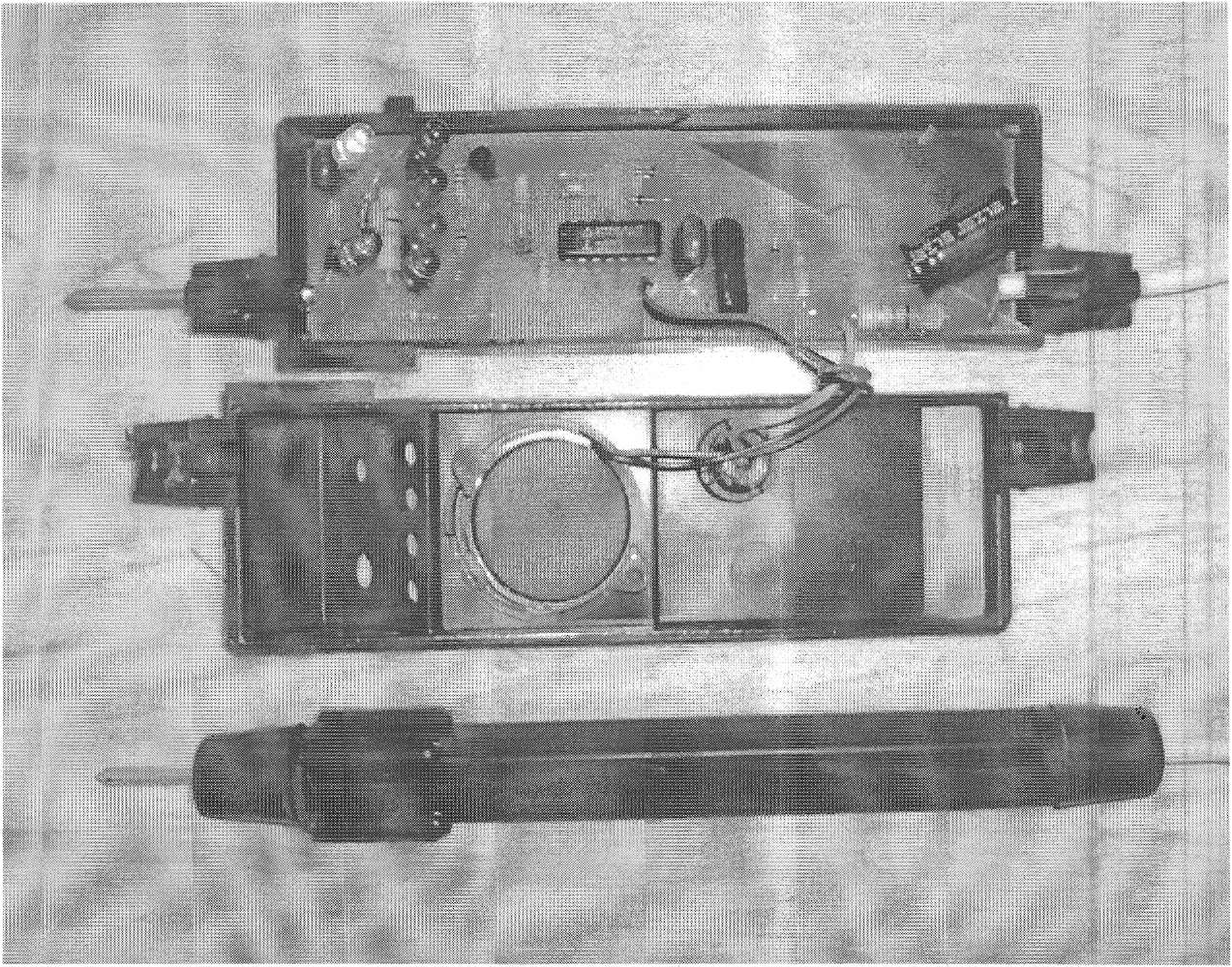

Рисунок 1.1-
Указатель напряжения типа «ПОИСК»
1.3 Меры безопасности при эксплуатации
Указатель должен эксплуатироваться с соблюдением требований «Правил безопасной эксплуатации электроустановок потребителей», «Правил безопасной эксплуатации электроустановок» и «Правил эксплуатации электрозащитных средств».
К эксплуатации допускаются только те указатели, которые прошли эксплуатационные испытания. Запрещается использование указателей в изморозь, морось и при осадках. Запрещается использование указателей с просроченным сроком испытаний. Независимо от сроков испытаний, перед эксплуатацией указателя необходимо произвести капитальный внешний осмотр, проверить работоспособность на электроустановке, заведомо находящейся под напряжением. Указатели, которые имеют механические
повреждения, в эксплуатацию не допускаются. Указатель в эксплуатации ремонту не подлежит.
Световой поток, создаваемый излучающим элементом должен четко восприниматься глазом на расстоянии не менее 0,7 метра. Звуковой сигнал должен быть прерывистым и четким.
Указатель не должен падать на твердую поверхность с высоты 0,2 метра. Не допускается воздействие механических усилий на элементы конструкции, способные деформировать эти элементы.
1.4 Указания по эксплуатации
Перед первичным началом эксплуатации указателя напряжения рекомендуется предварительно зарядить его от источника постоянного или переменного тока. В дальнейшем подзарядка проводится во время эксплуатации от контролируемых напряжений.
Для определения наличия напряжения необходимо прикоснуться электродами щупов к контролируемым точкам. При наличии напряжения возможна следующая световая индикация:
для переменного напряжения: (мигает световой индикатор «ТЕСТ», непрерывно светятся индикаторы напряжения);
для постоянного напряжения (основной щуп присоединен к положительному полюсу): (непрерывно светятся индикаторы напряжения);
для постоянного напряжения (основной щуп присоединен к отрицательному полюсу): (мигает световой индикатор «ТЕСТ» и для определения уровня напряжения следует поменять местами подключения электродов щупов).
Для определения фазного провода необходимо прикоснуться электродом основного щупа к проводу, а пальцем руки к контактной площадке «ФАЗА». Дополнительный щуп не используется. Если провод фазный то мигает световой индикатор «ФАЗА».
Для определения чередования фаз необходимо электродом основного щупа к одной из фаз, электродом дополнительного щупа прикоснуться к другой фазе, а пальцем руки прикоснуться к контактной площадке «ФАЗА».
Для проверки целостности электрической цепи указатель должен быть предварительно заряжен от источника постоянного или переменного токов пределах контролируемых значений. Для источника постоянного тока электрод основного щупа присоединяется к положительному полюсу, а электрод дополнительного щупа присоединяется к отрицательному полюсу.
При прозвонке необходимо электродами щупов прикоснуться к контролируемым точкам и, если между ними сопротивление меньше 100 Ом, то мигает световой индикатор «ТЕСТ».
Для проведения работ на воздушных линиях указатель напряжения может быть оснащен специальным щупом удлинителем. Щупы удлинители изолированы по всей длин, кроме контактных участков.
