Тяжелая самоходная буровая установка gm 200 gl

Это полностью гидравлическая многоцелевая тяжелая буровая установка предназначена для полевых геофизических и геологических исследований, поискового бурения. Установка спроектирована для работы в суровых полевых условиях. Она обладает устойчивым ходом даже на рыхлых грунтах и сложных участках. Благодаря низкому расположения центра тяжести легко поднимается на крутые откосы.

Передвижения и бурение безопасны и просты, осуществляются с помощью дистанционного управления и дополнительного оборудования, такого как гидравлический захват.

Для регистрации данных бурения установка может быть оснащена автоматическими приборами учета.

Установка GM 200 GL предназначена так же и для алмазного бурения.

Т

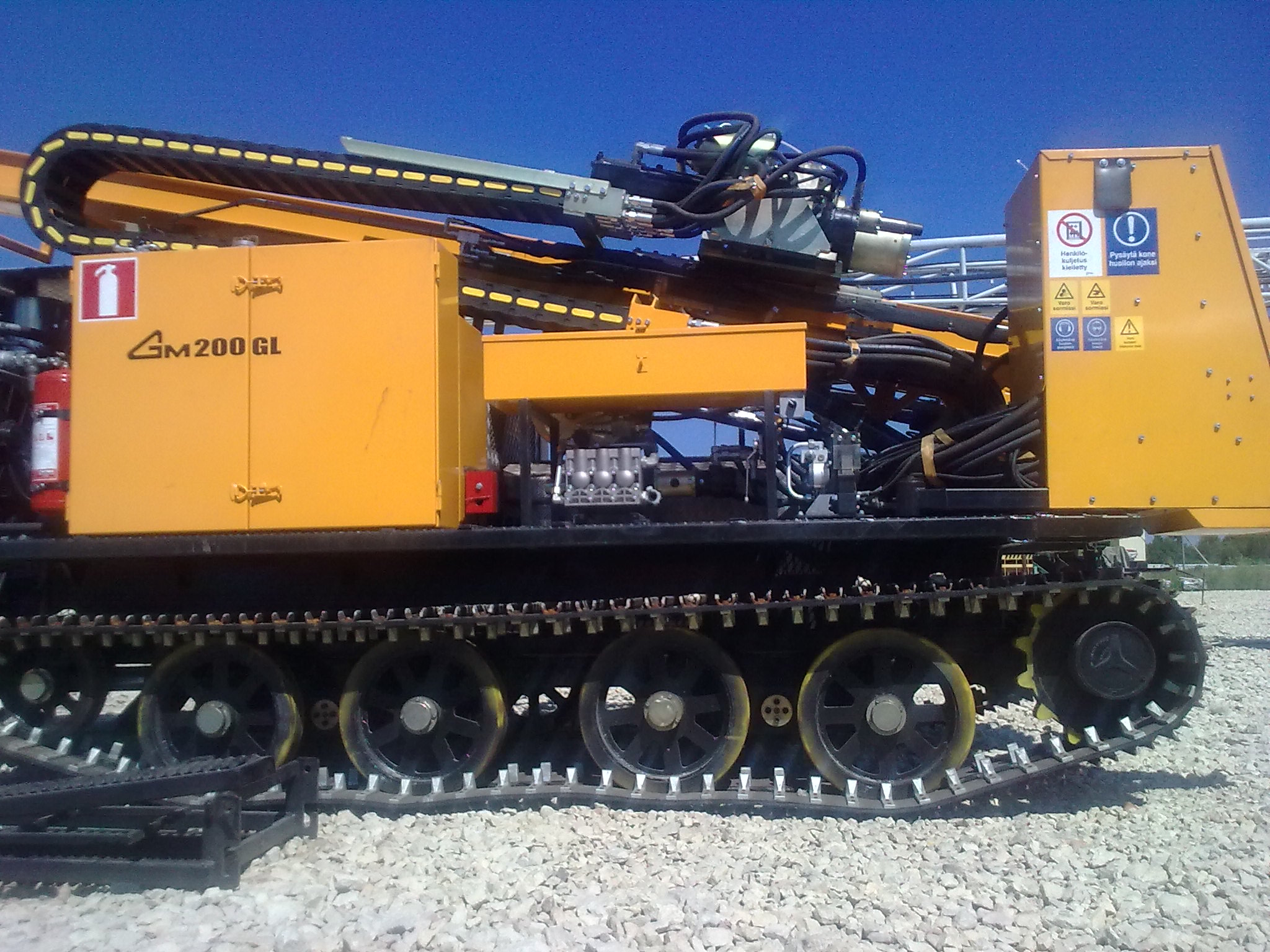

Рис. 13. GM 200 GT

ехнические характеристики:

Вес 5500-6500 кг (в зависимости от комплектации)

Длина 4500 мм

Ширина 2200 мм

Высота 2500 мм (мачта в транспортном положении)

Клиренс 500 мм

Гусеничное шасси:

Гидравлическое шасси с двумя двухскоростными двигателями

Скорость макс 7 км/час

Ширина трака 400 мм

Длина трака 2100-3500 мм

По 4 колеса с каждой стороны, двойные подвески и тормоза, переднее поворотное колесо.

Армированные резиновые траки с гидронатяжителями.

Дизельный двигатель 114 кВт с водяным охлаждением.

Контейнеры для штанг и труб (длины от 1,5 до 3 м)

Буровая мачта:

Полезный ход 2700 мм

Сила подачи 60 кН

Усилие тянущее 100 кН

Вертикальный ход мачты 1500 мм

Наклон +/- 10⁰ вбок, 10⁰ назад и 80⁰ вперед

Вращающаяся головка GL (взятие керна), GT (для бурения)

Макс. вращающий момент 290/1750, 3000/25 Nm/об.мин.

Макс.скорость вращения 0-3200, 0-120 об/мин

Гидравлический молот 280 Дж/удар

Переходник с воздушным/водяным забором

Головка GL предназначена для бурения с помощью перфоратора или алмазной коронки, смонтированных на одном поворотном столе.

Головка GT предназначена для перфораторного бурения и прочих геотехнических работ.

Стандартная комплектация:

Гидравлические захваты

Дистанционное управление ходом и лебедкой

Запираемы стальной инструментальный ящик

Фары и фонарь

Алмазная головка с верхним приводом (только для GL)

Дополнительное оборудование:

-подъемник роликовый или цепной для алмазной головки

-водяной насос выского давления 50 л/мин, 50 атм

-гидравлическая ударная установка/динамическое зондирование с регулируемой высотой падения

-компрессор 2,5 куб/м, 7 бар

-электрическая лебедка (50 кН) для шасси

-2 опоры, передний бульдозерный нож

-пылесборник

-съемник для штанг и труб

-наждак., контейнер для штанг, тиски

-пульт дистанционного управления ходом и лебедкой

-зимние траки 400 мм
