Конструкторская документация на фрезу концевую
Концевая
фреза - фреза, предназначенная для
одновременной обработки двух взаимно
перпендикулярных поверхностей, для
сверления, для выполнения пазов и
обработки по контуру (по формату) на
фрезерных станках.
Данная
фреза применяется выполнения шпоночного
паза в детали корпус. Корпус который
входит в сборочную единицу оправка.

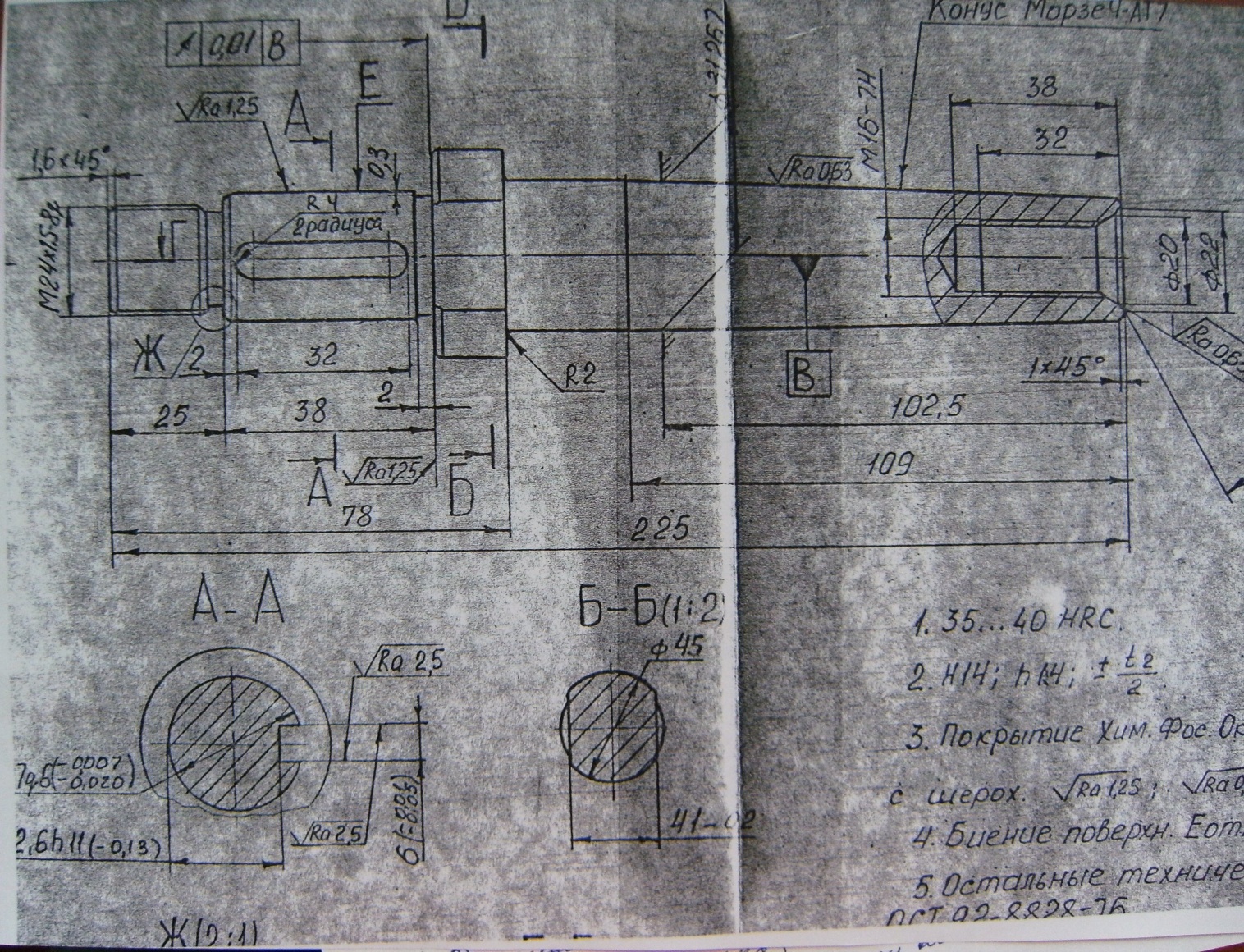

Оправка предназначена для насадки
дисковых фрез. (рис. 11)
Фреза
выполнена сварным вариантом. Режущая
часть сталь быстрорежущая Р9М4К8 и
хвостовик из стали 40Х. Сварной вариант
позволяет сэкономить дорогостоющую
быстрорежущую сталь.
Рис.
11
Заключение
В
процессе проделанной работы был
рассмотрен фреза концевая, проанализирован
чертеж и документация данного изделия.
А так же ознакомились со структурой:
предприятия, цеха; с архивными данными;
изучили номенклатуры деталей и сборочных
единиц, производимых в цехе; освоили
программу САПР ТП «Астра»; изучили
инструменты токарной и фрезерной
обработки.
