Наблюдение за физико-химическими свойствами воды
Фильтрование взятых проб производится прибором «Куприна», следующим образом:
О ткрывается зажим и крышка, баллон несколько отклоняется на шарнире. На сетку конуса строго по центру укладывается чистый фильтр d=11см, баллон устанавливается на место и зажим закрывается, через верхнее отверстие в баллон вливается проба воды, подлежащая фильтровоанию, и крышка со штуцером завинчивается до отказа.
После этого в баллон с помощью насоса нагнетается воздух, под давлением которого вода быстро фильтруется. Отфильтрованная вода стекает в сосуд, а затем измеряется.
Давление в баллоне создается в зависимости от мутности воды и характера насосов. При большой мутности (около 1 кг на 1 м3 и более) и при наличии в воде тонких илистых частиц фильтрование протекает медленно и давление можно ограничить до 4,9х104 - 9,8х104 Па (0,5 - 1,0 кгс/см2)
Если вода содержит мельчайшие коллоидные частицы, которые легко проходят через чистый фильтр, то вначале фильтрования, даже при давлении 0,98х104 - 1,96х104 Па (0,1 - 0,2 кгс/см2), первая вода будет мутной. Поэтому необходимо внимательно следить за стекающей водой до тех пор, пока не появится совершенно чистая вода. После этого фильтрование надо приостановить и мутную воду слить обратно в баллон для повторного фильтрования через тот же фильтр.
При фильтровании проб воды большей мутности частички грунта могут прилипать к краю резиновой прокладки. В целях повышения точности фильтрования, эти частицы рекомендуется снимать внутренней стороной свернутого вдвое фильтра, через который производилось фильтрование.
Комплект поставки:
Прибор фильтровальный ГР-60 - 1 шт.
Прокладка - 3 шт.
Насос РН 150-3917010 - 1 шт.
Трубка 1С 6х2 типа 1, ГОСТ 5496-78 - 0,5 м.
Паспорт - 1экз.
Определение воды на мутность
Прозрачность обусловлена присутствием взвешенных тонкодисперсных и коллоидных частиц минерального или органического происхождения. По прозрачности различают воду прозрачную, слабо опалесцирующую, слегка мутную и сильно мутную.
Ход работы:
Взятие пробы воды в створе на иртышской набережной.
Подготовили весы к рабочему состоянию.
С помощью прибора определяем мутность.

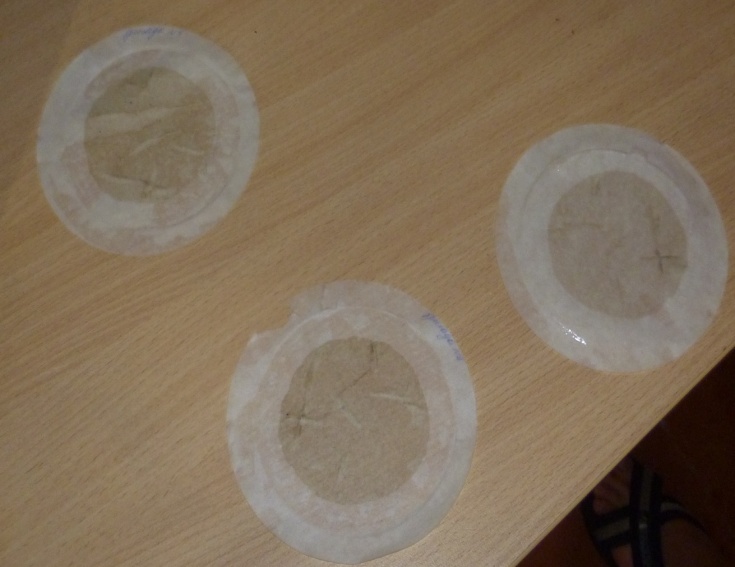

Высушиваем фильтр и взвешиваем.
1 опыт: вес до сушки – 930 мг, после сушки – 960 мг.
960-930=30 мг.=0,03 гр.=0, 09гр./л.
2 опыт: вес до сушки – 970 мг, после сушки – 1000 мг.
1000-970=30 мг.=0, 03 гр.=0, 09 гр./л.
Работа с прибором
Геодезические работы
Таблица 1
журнал нивелирования |
|||||
пикет |
№ станции |
название точки |
отсчет по рейке |
превышение по станции |
превышение по пикету |
ПК0 |
ст1 |
урез |
3123 |
2265 |
6346 |
1 |
864 |
||||
ст2 |
1 |
1088 |
685 |
||
2 |
457 |
||||
ст3 |
2 |
3341 |
3396 |
||
3 |
123 |
||||
ПК0+50 |
ст1 |
урез |
3234 |
2301 |
6353 |
1 |
845 |
||||
ст2 |
1 |
1122 |
559 |
||
2 |
462 |
||||
ст3 |
2 |
3803 |
3493 |
||
3 |
318 |
||||
ПК1 |
ст1 |
урез |
3271 |
2287 |
6153 |
1 |
887 |
||||
ст2 |
1 |
981 |
511 |
||
2 |
480 |
||||
ст3 |
2 |
3629 |
3376 |
||
3 |
277 |
||||
ПК1+50 |
ст1 |
урез |
3200 |
2065 |
6153 |
1 |
1125 |
||||
ст2 |
1 |
1162 |
615 |
||
2 |
557 |
||||
ст3 |
2 |
3555 |
3473 |
||
3 |
95 |
||||
ПК2 |
ст1 |
урез |
2931 |
1839 |
6245 |
1 |
1078 |
||||
ст2 |
1 |
1415 |
921 |
||
2 |
505 |
||||
ст3 |
2 |
3568 |
3502 |
||
3 |
86 |
||||
ПК2+50 |
ст1 |
урез |
3763 |
1803 |
3331 |
1 |
1969 |
||||
ст2 |
1 |
1682 |
1033 |
||
2 |
629 |
||||
ст3 |
2 |
3722 |
3522 |
||
3 |
238 |
||||
ПК3 |
ст1 |
1 |
1597 |
1015 |
4572 |
2 |
581 |
||||
ст2 |
2 |
3636 |
3557 |
||
3 |
96 |
||||
ПК3+50 |
ст1 |
1 |
1936 |
1265 |
4833 |
2 |
573 |
||||
ст2 |
2 |
3657 |
3565 |
||
3 |
69 |
||||
ПК4 |
ст1 |
1 |
1431 |
2199 |
5475 |
2 |
587 |
||||
ст2 |
2 |
3558 |
3460 |
||
3 |
88 |
||||
ПК4+50 |
ст1 |
1 |
1503 |
2056 |
5443 |
2 |
547 |
||||
ст2 |
2 |
3589 |
3392 |
||
3 |
211 |
