Теоретичні основи електротехніки (нелінійні кола).
1.Чотириполюсник і його властивості.
Частина електричного кола, яка має дві пари затискачів, одна з яких є вхідною, а інша — вихідною, називається чотириполюсником.
Внутрішній зміст і схеми чотириполюсників можуть біти різними. Завдання полягає в тому, щоб написати загальні вирази, придатні для будь-якого чотириполюсника.
Постановка задачі
Чотириполюсник, який має у своїх вітках джерела електричної енергії, називається активним, а чотириполюсник, який не має у своїх вітках джерел енергії.
Режим роботи чотириполюсника відносно двох віток, які приєднуються до його затискачів, цілком визначений, якщо відомі напруги і струми на вході та виході.
Задача ставиться так: з чотирьох величин, які визначають режим чотириполюсника, дві величини задано; їх можна розглядати як задані дії на коло. Необхідно знайти дві інші величини, які є відгуками на ці дії.
На практиці частіше доводиться розглядати схеми, в яких одна з віток, приєднаних до чотириполюсника, має джерело енергії, а інша — приймач.
Затискачі, до яких приєднується вітка з джерелом, вважатимемо вхідними, а затискачі, до яких приєднується приймач,— вихідними.

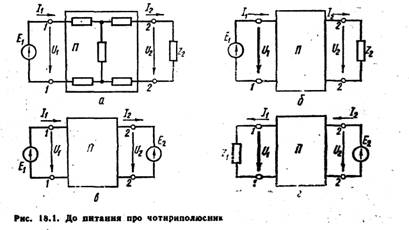

Вхідними затискачами може бути будь-яка пара затискачів — первинна 1-1 або вторинна 2-2 (рис. 18.1, б).
2.Рівняння в а-формі.

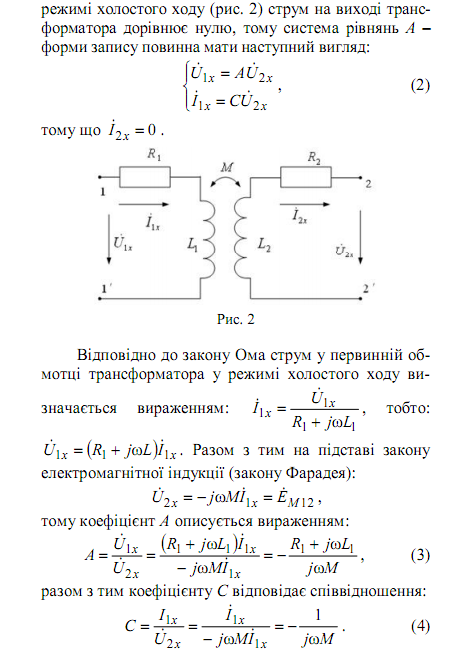

3.Методи визначення коефіцієнтів чотириполюсника.
У цих рівняннях комплекси А, В, С, D називаються коефіцієнтами, або параметрами, чотириполюсни-к а:
Рівняння в формі (18.2) зручно застосовувати тоді, коли чотириполюсник виконує роль передавальної ланки між джерелом'і приймачем енергії.
Між коефіцієнтами чотириполюсника є такий зв'язок:
Це неважко довести, якщо в формулу (18.4) підставити вирази (18.3).
Розв'язання цих рівнянь відносно Us та /г дає
Якщо поміняти місцями вхідні й вихідні -з-—искдчі (рис. 18.1, г), то рівняння (18.1) можна записати, помінявши індекси при всіх величинах:
Зіставлення (18.5) і (18.2) показує, що при зміні місцями вхідних І вихідних затискачів у рівняннях чотириполюсника міняються місцями коефіцієнти А і D.
Звідси випливає, що при рівності коефіцієнтів А і D чотириполюсник має однакове коло від тієї та другої пари затискачів. Такий чотириполюсник називається симетричним.
4.Схеми заміщення чотириполюсників.

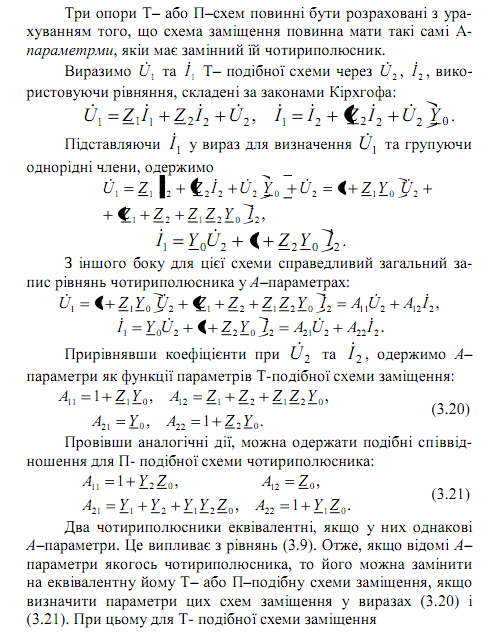

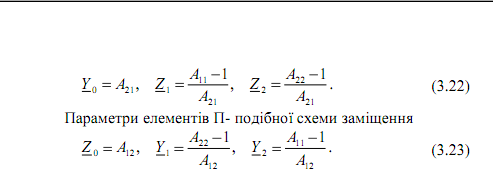

5.Зв’язок параметрів схеми заміщення з коефіцієнтами чотириполюсника.
6.Представлення несинусоїдного струму чи напруги у вигляді ряду Фур'є.
З курсу математики відомо, що любу періодичну функцію з періодом 2П, можна розкласти в ряд Фурьє.
Змінна величина х пов’язана з часом співвідношенням :
Т- період функції в часі
Таким чином, період функції по х рівний 2П, а період тієї ж функції по часі рівний Т.
Ряд Фурьє записують так :
де - амплітуда гармоніки ряда Фурьє
Гармоніки, для яких - непарне число, називають непарними, а для яких - парне число – парними.
