6.12. Подача огнетушащих веществ на ликвидацию горения на объектах с наличием электроустановок

Подача огнетушащих веществ для ликвидации горения электроустановок должна начинаться с их обесточивания. Руководитель тушения пожара (РТП) имеет право приступить к тушению энергооборудования под напряжением только после получения письменного допуска на тушение от начальника смены энергообъекта, инструктажа личного состава пожарных подразделений представителями энергетического предприятия и создания условий визуального контроля за электроустановками. На объектах, где снятие напряжения с электроустановок может привести к катастрофическим последствиям, порядок подачи огнетушащих веществ для ликвидации горения электроустановок и электросетей под напряжением оговаривается нормативными документами в установленном порядке, согласно РД 153. - 34.0 - 03. 301 - 00 (ВППБ 01 - 02 - 95*)

Пожары на оборудовании, находящемся под напряжением до 0,4 кВ, допускается тушить распыленными струями воды, подаваемой из ручных пожарных стволов с расстояния не менее 5 метров. Тушение компактными струями воды не допускается.

При тушении электроустановок распыленными струями воды личный состав подразделений ГПС МЧС России обязан:

• работать со средствами пожаротушения в диэлектрических перчатках и ботах (сапогах), а при задымлении - в средствах индивидуальной зашиты органов дыхания;

• находиться на безопасном расстоянии от электорустановок;

• заземлить пожарный ствол и насос пожарного автомобиля. Личному составу ГПС МЧС России запрещается:

• самостоятельно производить какие-либо отключения и прочие операции с электрооборудованием;

• осуществлять тушение пожара в сильно задымленных помещениях с видимостью менее 5 метров;

• использовать в качестве огнетушащего вещества морскую воду, а также воду с добавлением пенообразователей, смачивателей и солей.

Необходимое количество электрозащитных средств на объекте для подразделений пожарной охраны, привлекаемых к тушению пожаров, определяется при разработке планов пожаротушения (карточек).

Личный состав подразделений ГПС должен не реже одного раза в год проходить инструктаж и участвовать в противопожарных тренировках на специальных полигонах (тренажерах) для изучения и отработки действий по ликвидации пожаров на электроустановках, находящихся под напряжением.

Позиции пожарных, с учетом безопасных расстояний до конкретных электроустановок, определяются и уточняются в ходе проведения пожарно-тактических занятий (учений), а затем заносятся в план пожаротушения (карточки).

При возникновении пожара начальником смены станции, дежурным инженером подстанции (далее по тексту начальник смены энергообъекта) выдается письменный допуск на тушение энергетического оборудования под напряжением до 0,4кВ, которое рекомендуется оформлять заранее с учетом требований карточек пожаротушения и хранить на щите управления.

Оборудование не защищенное автоматическими установками пожаротушения, допускается тушить с использованием имеющихся в наличии огнетушащих средств и принятием необходимых мер безопасности лицами, принимающими участие в тушении.

Оборудование электростанций и подстанций, находящееся под напряжением выше 0,4 кВ перед допуском к тушению пожара, должно быть обесточено.

На каждом энергетическом предприятии распоряжением главного инженера (технического руководителя) определяется конкретное оборудование, которое по условиям технологии не может быть обесточено в случае возникновения пожара.

Для помещений (сооружений) с энергетическим оборудованием напряжением до 0,4 кВ, которое не может быть обесточено при пожаре, корректируются (или разрабатываются вновь) оперативные карточки действий при пожаре. В них указывается:

• расположение не обесточенного оборудования;

• необходимые операции по отключению энергетического оборудования, находящегося в зоне пожара;

• места размещения заземляющих устройств, защитных средств и средств пожаротушения;

• возможные маршруты движения боевых расчетов к месту пожара.

При тушении пожара огнетушителями, необходимо соблюдать безопасные расстояния, указанные в табл. 6.18. .опускается использование других видов огнетушителей имеющих сертификаты и соответствующих техническим условиям заводов-изготовителей. Тушение пенными огнетушителями не допускается.

Таблица 6.18.

Виды огнетушителей, применяемые для тушения оборудования, находящегося под напряжением.

Напряжение, кВ	Безопасное расстояние до электроустановки	Вид огнетушителей
до 10	не менее 1 метра	углекислотные
до 1	не менее 1 метра	порошковые
до 0,4	не менее 1 метра	хладоновые

Когда тушение пожаров на энергообъектах проводится на не отключенном электрооборудовании и электроустановках, предпочтение негорючим газам, порошковым и комбинированным составам (углекислота с хладоном или распыленная вода с порошком). Подача любой пены ручными средствами при тушении электроустановок под напряжением категорически запрещается.

Заземление ручных пожарных стволов и насосов пожарных автомобилей при тушении электроустановок, находящихся под напряжением, должно осуществляться с помощью стационарного контура, который имеется на всех энергетических объектах, а также с помощью гибких медных проводов сечением не менее 10 мм², снабженных специальными струбцинами для подключения к заземленным конструкциям (гидрантам водопроводных сетей, металлическим опорам отходящих воздушных линии электропередачи, обсадным трубам артезианских скважин, шурфов и т. п.).

Места подключения к заземленным конструкциям должны определяться специалистами энергообъекта, вноситься в графическую часть плана пожаротушения и обозначаться соответствующими знаками заземления.

Ручные пожарные стволы и насосы пожарных автомобилей должны заземляться отдельными заземлителями. При подаче воды от внутреннего водопровода заземляются только стволы.

Индивидуальные изолирующие электрозащитные средства (ИИЭС) (диэлектрические перчатки, боты или сапоги) необходимо применять для обеспечения безопасной работы персонала и пожарных, участвующих в тушении пожаров электроустановок, находящихся под напряжением.

Ликвидация горения трансформаторов, реакторов и масляных выключателей осуществляется подачей пены средней кратности с интенсивностью подачи раствора пенообразователя 0,2 л/(м² с), а также тонкораспыленной водой с интенсивностью 0,1 л/(м² с).

Если масло горит над крышкой трансформатора и ниже ее масляный бак не поврежден, то на тушение вводят один-два

ручных водяных ствола с насадками НРТ-5, которые обеспечивают оптимальный расход воды при интенсивности подачи 0,2-0,24 л/(м² с).

Если в условиях пожара крышка трансформатора сорвана, то масло может гореть в баке и вокруг трансформатора. В этом случае вначале ликвидируют горение масла вокруг трансформатора распыленной водой, воздушно-механической пеной средней кратности или в комбинации распыленной струей и огнетушащими порошками одновременно. Если тушение масла производят распыленными струями, стволы целесообразно располагать по периметру пожара равномерно, а при тушении пеной или комбинированным способом огнетушащие вещества подают в сопутствующем потоке воздуха. Это наиболее эффективный прием, обеспечивающий поступление порошка и распыленной воды в зону горения одновременно. Тушение масла в баке при сорванной крыше осуществляют пеной средней кратности, которую подают с помощью пеноподъемников или выдвижных лестниц.

Горящие трансформаторы, перед подачей огнетушащих веществ, отключают со всех сторон и заземляют. Защиту соседних трансформаторов, реакторов, масляных выключателей осуществляют распыленными водяными струями.

При разрушении масляных баков, трубопроводов или выбросе масла происходит растекание его по территории. Для предотвращения растекания горящего масла в ходе тушения создают заградительные валы из земли или песка, или отводные каналы с учетом рельефа местности. Одновременно готовят необходимое количество сил и средств для тушения горящего трансформатора, а для охлаждения баков соседних трансформаторов по мере готовности вводят струи воды с интенсивностью 0,5-1 л/с на 1 м периметра бака трансформатора. В процессе тушения РТП не должен допускать распространения огня по вентиляционным каналам, в помещениях трансформаторных и распределительных устройств, принимать меры по защите щитов управления. При подаче стволов избегать попадания воды на нагретые фарфоровые части аппаратов, изоляторы и разрядники.

Подача огнетушащих веществ на ликвидацию горения в кабельных сооружениях.

Ликвидация горения в кабельных туннелях осуществляют воздушно-механической пеной средней кратности, распыленной водой, водяным паром, диоксидом углерода (углекислым газом), составом 3,5, которые подают от стационарных установок автоматического пуска, а также от передвижных средств. Стационарные установки пенного и водяного тушения имеют устройства для подключения пожарных машин и подачи от них огнетушащих веществ в туннели через стационарные пеногенераторы и распылители.

При выходе из строя или отсутствии стационарных систем тушение пожаров в кабельных туннелях осуществляют пожарные подразделения от передвижных средств. В практике наиболее широко используют пеногенераторы типа ГПС или их аналоги.

Приемы подачи пены средней кратности в горящие кабельные отсеки зависят от расстояния до очага пожара, от входов или люков в отсеки, уклона туннеля, наличия маслонаполненных кабелей и направления движения воздуха по туннелю. Если горение происходит между люками, то пену подают в ближайший люк, а второй открывают для удаления дыма. При наличии в кабельном отсеке трех люков или двух входов и люка в крайние люки (входы) подают пену, а средний люк вскрывают для выпуска дыма.

При пожаре в наклонном кабельном туннеле пену целесообразнее подавать в люк отсека, расположенный выше очага пожара, т.к. он будет лучше заполняться пеной. Если горение происходит в наклонном туннеле с маслонаполиеиными кабелями, пену подают в люк отсека, расположенный ниже очага горения, чтобы предотвратить быстрое распространение горения по уклону, а второй люк вскрывают для выпуска дыма (рис. 6.18.)

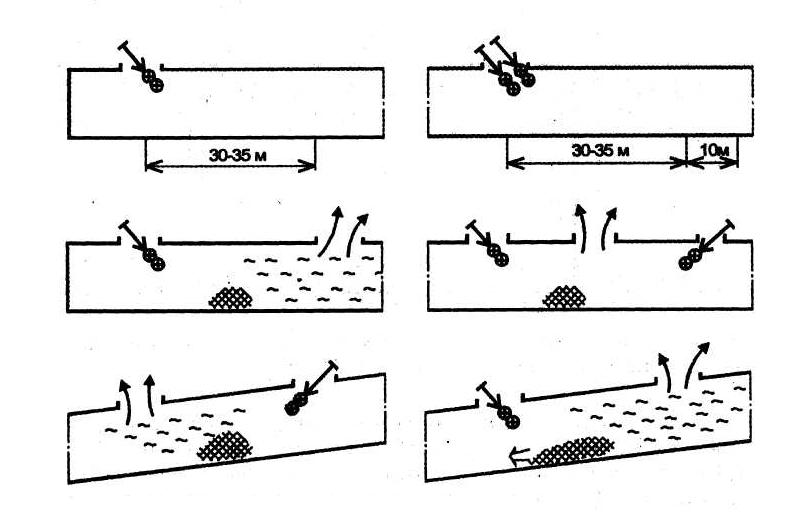

Рис. 6.18. Варианты подачи пены средней кратности в отсеки кабельных тоннелей.

Опыты показывают, что в горизонтальном туннеле сечением 2х2м предельное расстояние продвижения пены, подаваемой одним ГПС — 600 в течение расчетного времени тушения, не превышает 30 - 35м. Если расстояние от места превышает предельное растекание пены, в этих случаях дополнительно вводят 1 -2 ГПС в этот же люк. Тогда предельное растекание пены увеличивается примерно на 10 м из расчета на каждый дополнительный генератор. В отдельных случаях для подачи пены или выпуска дыма и снижения температуры с помощью инженерной техники или автомобилей технической службы вскрывают плиты, перекрытия кабельного туннеля, устанавливают дымососы на подачу или отбор воздуха.

Количество пены принимают равным трем объемам кабельного отсека, а время ее подачи равным 15 мин. Для ликвидации горения в кабельных сооружениях рекомендуется использовать пеногенераторные установки, а также дымососы.

В кабельных туннелях, не разделенных на отсеки, в первую очередь, пену подают в люки, расположенные по обе стороны предполагаемого места очага, а в следующие люки или проемы подают резервные генераторы. После этого вводят расчетное количество стволов в люки или проемы, расположенные между граничными люками.

При объемном заполнении кабельных сооружений воздушно-механической пеной средней (высокой) кратности через дверные проемы, пеногенераторы закрепляют в верхней части дверной коробки. После установки пеногенераторов и их заземления личный состав отходит в безопасное место и наблюдает за их работой, а водители пожарных машин должны подавать пену в диэлектрических ботах и перчатках.

Для предотвращения быстрого распространения огня в соседние отсеки и помещения целесообразно сразу закрыть двери в межсекционных перегородках и отключить систему вентиляции. Для защиты кабельных полуэтажей, помещений релейных щитов и щитов управления вводят пеногенераторы ГПС-600 или стволы распылители с насадками НРТ-5 и НРТ-10. При ликвидации горения в вертикальных кабельных шахтах эффективным является подача воды из верхней части шахты с помощью стволов с насадками НРТ- 5 и НРТ-10.

Подача огнетушащих веществ на ликвидацию горения в машинных залах.

Подачу огнетушащих веществ в машинных залах предусматривают подачу стволов минимум на трех уровнях: на уровень 0.00 для защиты кабельных тоннелей, маслобаков и оборудования; на уровень +6.00... +12.00 для тушения и охлаждения оборудования и на уровень покрытия для его тушения и защиты конструкций. Горение обмоток генераторов с воздушным охлаждением, а также гидрогенераторов ликвидируют, включая стационарную систему тушения, заполняя внутренний объем генератора углекислотой от передвижных огнетушителей или используя водяной пар. Воду в стационарную систему пожаротушения могут подавать от внутреннего пожарного водопровода или от передвижных средств.

Для ликвидации горения горящих обмоток генераторов песком, пенными и химическими огнетушителями не допускается. В зоне пожара в машинных залах останавливают все турбины и генераторы и организуют их защиту с помощью стационарных систем тушения или передвижными средствами. В генераторы с водородным охлаждением для тушения обмоток, а также для их защиты подают углекислоту или азот.
