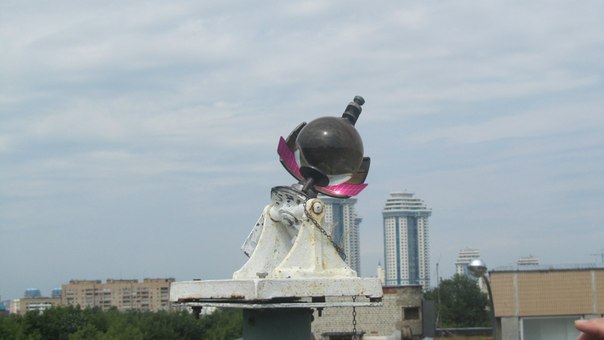

Актинометрическая площадка № 2 Гелиограф Кембелла-Стокса

Предназначен для измерения продолжительности солнечного сияния.

Состоит прибор из полностью стеклянного шара, который пропускает сквозь себя луч солнца, при этом усиливая его, прожигая картонную ленточку, если Солнце попадает на прибор. Ленточка меняется два раза в сутки. Ленточка разделена на два деления по двум отрезкам по 12 часов. По количеству прожогов делается вывод о продолжительности солнечного сияния. На каждый час приходится по единице. В зависимости от рисунка прожога, точка – значит, Солнца было мало, либо в виде полосы, значит Солнце было на участке измерения.

Актинометр гелеостат

Актинометр гелеостат

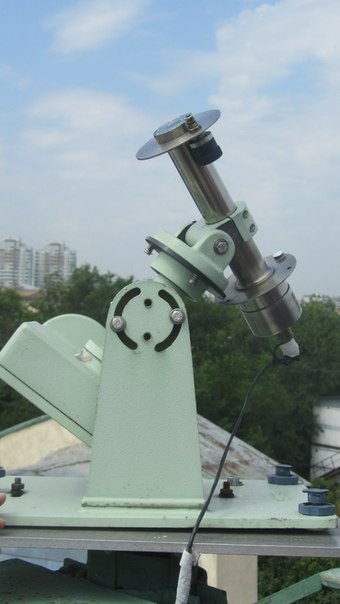

Предназначен он для измерения прямой солнечной радиации, той которая приходит непосредственно от солнечного диска. Если закрыть ладонью солнечный диск, то образуется пятиградусная зона от солнечного диска. Все что приходит от этой зоны фиксируется на прибор. Наводится он с помощью прицела, который легко наводится на Солнце.

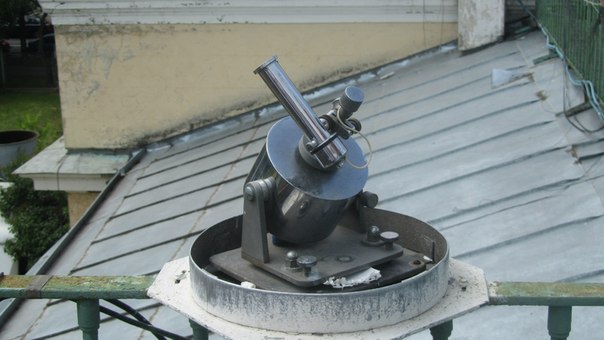

Пиргелиометр

Пиргелиометр

Американский аналог гелеостата. Принцип действия аналогичен. Он оснащен стеклом, которое защищает его от воздействий осадков (дождя, снега и т.д.)

Ультрафиолетметр

Ультрафиолетметр

Измеряет коротковолновую ультрафиолетовую радиацию. Очень важный аспект для человека ввиду опасности ультрафиолета для организма человека. Особенно в южном полушарии нашей планеты, в таких областях как Антарктида, Австралия, Новая Зеландия).

Колпачок на этом приборе не стеклянный, как на всех других приборах, а кварцевый, так как стекло не пропускает ультрафиолет.

U-1908A фирмы LCor

Идёт суммарное измерение радиации, а под кольцом рассеянную без прямого солнца

U-1908A фирмы LCor

Прибор для измерения освещенности. Длинна волны 400-700нанометров

УФ-А пиронометр (UVA-1 YES). Прибор для измерения фотосинтетическая активная радиация. Спектр радиации, который способствует развитию процессу фотосинтеза.

Аналог ультрафиолетметра(СШАUVB-1 YES). Измеряет более жесткую часть ультрафиолетого спектра.

“Черная комната”

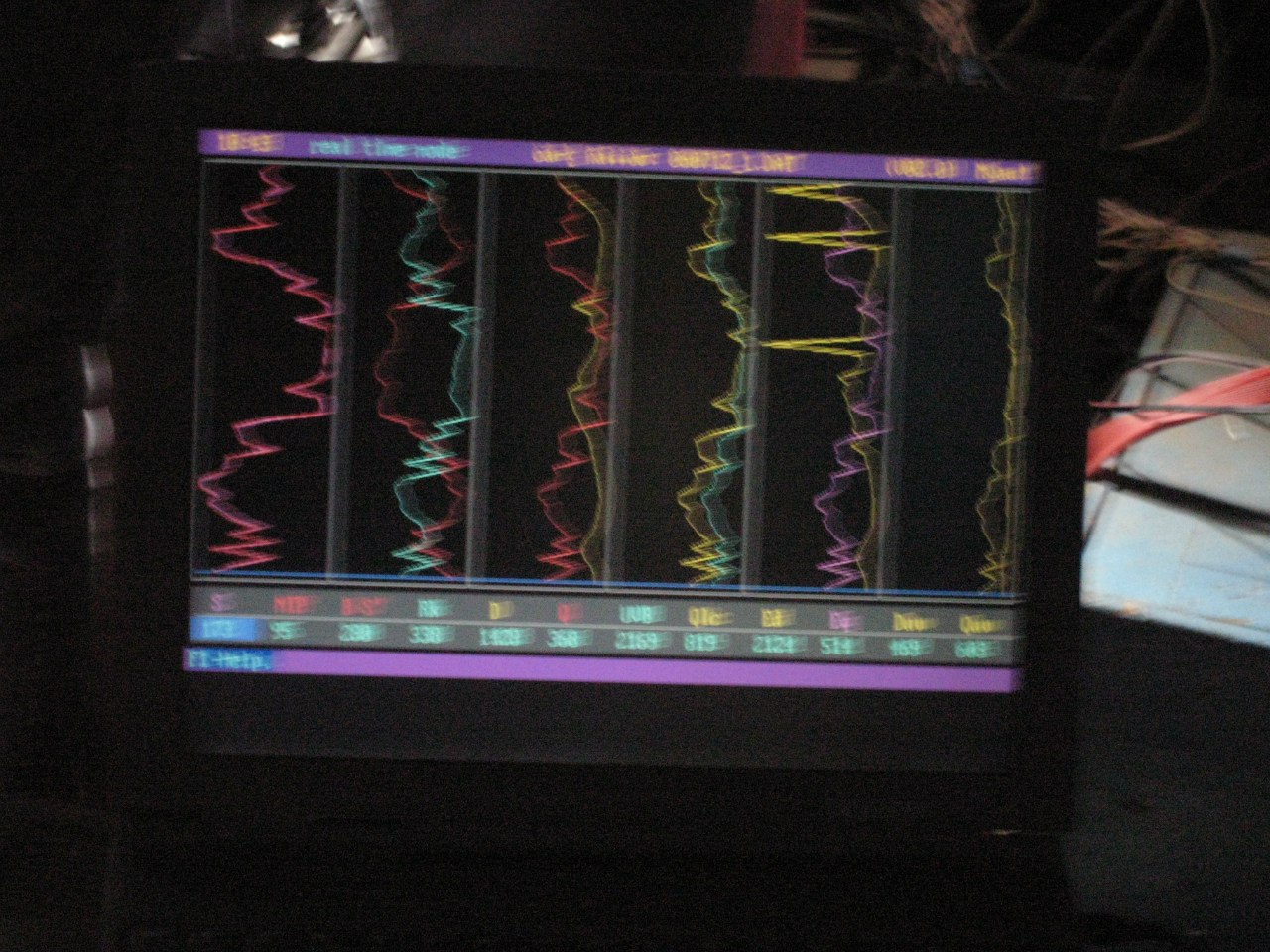

Сейчас здесь находиться компьютер, раньше здесь находилась система самописцев, информация на которых обновлялась каждые три минуты, и выглядело это все как огромная грохочущая стойка. С 1997 года ведётся компьютерный учет информации, информация приходит на этот каждую минуту, показания от каждого прибора обновляются.

Каждая колонка отвечает за показания приборов, в соответствии с видом радиации которую он измеряет. Ночью так же ведутся измерения, но только теплового спектра, так как светового спектра нет. Пиранометр, опущенный принимающей поверхностью вниз, как раз таки измеряет отраженную от земли энергию. Важно отметить, что время в компьютере – истинное солнечное, оно отличается от Московского на час в летнее время - во-первых, и во-вторых существует специальная поправка для каждого дня. Для сегодняшнего дня, например, нужно вычесть 1ч 34 мин, что бы узнать истинное солнечное время. Ночью, пока не осветился горизонт, все приборы показывают минимальное значение и только один прибор показывает отрицательное значение, который меряет отраженную тепловую энергию. Мы сами можем определить, когда первые лучи освятили горизонт и приборы начали снимать показания, сегодня это время составляло 4ч 44 мин. по московскому времени, и с этого момента все приборы начинают отклоняться от минимума. Затем эта информация обрабатывается и усредняется. И каждый месяц метеообсерватория МГУ выпускает метеорологическую бюллетень, в которой сводятся в единый формат. Все данные сводятся в единый труд, который обсерватория выпускает и на основании этих бюллетеней можно писать работы. В советское время эти бюллетени рассылались бесплатно, сейчас вся информация платная и все организации которые заинтересованы в метеопараметрах, стараются добыть эту информацию.

Этими данными пользуются:

• Строительные компании, что бы узнать сторону освещенности, какая должна, где располагаться.

• Подмосковные совхозы, которые выращивают овощи, цветы и прочее, так как очень важно определить какое количество энергии должно получить растение, что бы достичь определенной фазы развития.

• Научные организации, которые занимаются обработками данных для составления представления радиационной обстановки Москвы.

Таким образом, приборы, использующиеся для измерения потока радиации и актинометрических наблюдений, существенно обновляются каждое десятилетие, также обновляются средства фиксации информации. Особенно важны для климатологических обобщений многолетние ряды наблюдений, которые представляют собой репрезентативную выборку, на основе которой можно делать выводы об изменении солнечной активности, об изменениях потоков прямой, отражённой и рассеянной информации, об изменении альбедо земной поверхности и о других (вычисляемых) параметрах, ведь все наблюдения ведётся в стационарных условиях и долгое время. Этот массив данных может быть востребован в сельском хозяйстве, дорожном строительстве, в архитектуре, для авиации и во многих других отраслях народного хозяйства.
