12 (Х/м) Рабочие органы винтовых компрессоров.

Рабочими органами винтового компрессора являются винты. Производительность компрессора при прочих равных условиях зависит от объёма впадин (полостей) винтов. Теоретический объём полостей винтов определяется следующими основными параметрами: числом зубьев на одном из винтов, например ведущем z₁ или ведомом z₂ ; передаточным числом i₁₂= z₁/ z₂=п₁/п₂; межосевым расстоянием А; внешними диаметрами винтов Д1 и Д2; длиной винтов, т. е. нарезанной частью ротора l_в. Эти параметры определяют в основном теоретическую объёмную производительность машины за один оборот ведущего винта, представляющую собой аналог объёмной производительности за один рабочий ход поршневого компрессора. Определение оптимальных значений указанных величин имеет большое значение, так как от них при прочих равных условиях зависят основные технико-экономические показатели компрессора. Винты, являясь наиболее сложной и точной деталью компрессора, требуют для своего изготовления специального инструмента, приспособлений, станочного оборудования. Ограничения по этим причинам типоразмеров винтов, увеличивая серийность их изготовления, при одновременном обеспечении унификации других деталей дают большой экономический эффект.

Одним из условий возможности внутреннего сжатия газа в ВК является отделение области всасывания от области сжатия. Для этого необходимо обеспечить герметичность в направлении, нормальном к плоскости осей. Кроме того, в самой области сжатия, где происходит уменьшение объёма парных полостей, необходима их взаимная изоляция.

13Объемные и энергитические характеристики винтового компрессора.

Теоретическая объемная производительность компрессора:

Где -максимальный объем парной полости;

-коэффициент использования парной полости;

-количество парных полостей;

-частота вращения ведущего ротора.

Действительная объемная производительность компрессора определяется по формуле:

-коэффициент подачи, который можно определить по формуле:

Где -баластный холодильный агент в зазорах между ротором и корпусом.

-коэффициент, учитывающий утечки холодильного агента через неплотности.

-коэффициент, учитывающий балластное масло в зазорах.

- коэффициент, учитывающий утечки масла в зазорах.

-прочие объемные потери.

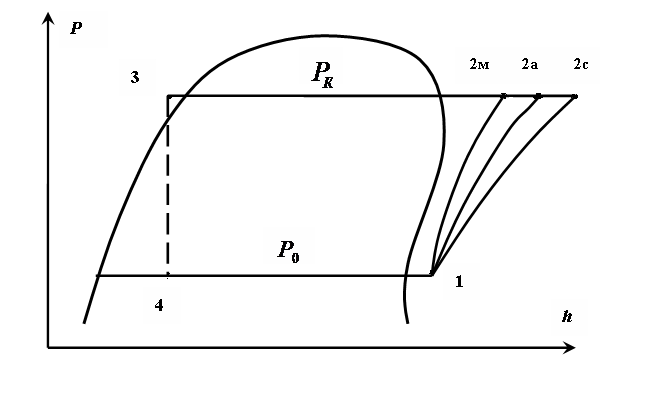

Диаграмма холодильной машины с винтовым компрессором

В компрессорах сухого сжатия процесс сжатия протекает по линии 1-2с (показатель политропы >1), в компрессорах маслозаполненных процесс сжатия протекает по линии 1-2м(показатель политропы <1),.

Процесс адиабатного сжатия 1-2а используется для расчета удельной работы компрессора.

т.2с находится по энтальпии и давлению конденсации :
