Электромагнитные контакторы мк-310б мк-15-01.
Назначение и технические данные. Контактор МК-310Б предназначен для включения и выключения вспомогательных машин электровоза.
Технические данные контакторов следующие:
Номинальное напряжение силовой цепи . . 3000 В
Номинальный ток продолжительного режима контактора:
МК-310Б-37 . …………………………….......... 10 А
МК-310Б-42......... …………………………………… 25 А
Номинальное напряжение цепи управления . 50 В
Номинальный ток блокировочных контактов . 5 А
Номинальный ток включающей катушки . . ….. 0,65 А
Масса контактора:
МК-310Б-37............................................................. . 22,9 кг
МК-310Б-42.......... ……………………………………. 23,5 »
Разрыв силовых контактов....... 30—34 мм
Провал силовых контактов . . ... . . 7—9 »
Нажатие силовых контактов ...... 1,8—2,7 кгс
Разрыв блокировочных контактов, не менее . . 3 мм
Провал блокировочных контактов..... 2,5—3,5 мм
Нажатие блокировочных контактов .... 0,15 кгс
Напряжение для испытания изоляции переменным
током частотой 50 Гц в течение 1 мин:
силовой цепи . . . ... . . . 9500 В
цепи управления........ 1500 В
Включение контактора при напряжении ... 30 В

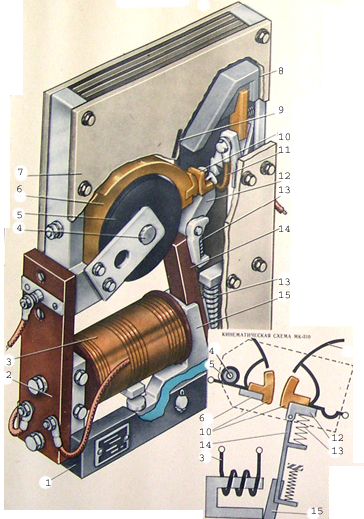

Конструкция и принцип действия. Все узлы контактора собраны на ярме1, которое служит основанием. Между двумя стальными полосами ярма включающей катушки 3 шарнирно укреплен якорь15с изоляционным рычагом 14, на верхнем конце которого закреплен подвижной контакт 10 с притирающей пружиной 13. Выключающая пружина 13 одним концом опирается в хвостовик изоляционного рычага, а другим — в поперечную перегородку, размещенную между двумя изоляционными стенками. На панели2 укреплен кронштейн 6 с неподвижным контактом 1 и дугогасительной катушкой 5.
Дугогасительная камера 7 состоит из двух боковых асбестоцементных стенок и двух асбестоцементных перегородок, скрепленных болтами. По бокам камеры расположены полюсы для проведения магнитного потока в зону гашения дуги. Полюсы прилегают к сердечнику дугогасительной катушки. В камере закреплен второй дугогасительный рог8. Камеру крепят на контакторе с помощью штыря и защелки.
При возбуждении включающей катушки контактор включается. В этом случае к сердечнику катушки притягивается якорь с изоляционным рычагом и замыкается подвижной контакт с неподвижным. Отключение контактора происходит при размыкании цепи включающей катушки под действием усилия выключающей пружины.
Контактор МК-З10Б-37 не имеет блокировок, а контактор МК-310Б-42 имеет. Неподвижные контакты блокировок расположены между изоляционными стенками. Подвижные контакты блокировки прикреплены к изоляционному рычагу якоря.
Ярмо
Изоляционная планка
Катушка
Сердечник катушки
Дугогасительная катушка
Кронштейн
Дугогасительная камера
Рог
Полюс
Контакт
Гибкий шунт
Держатель контакта
Пружина
Рычаг
Якорь
Тяга
Блокировочное устройство
Стержень
Стойка
Шунтирующий резистор
Перегородка
