Пневматический выключатель управления пву-2
Назначение и технические данные. Выключатель ПВУ-2 предназначен для автоматического замыкания и размыкания цепи управления в зависимости от давления сжатого воздуха в магистрали, на которой он установлен. Его основные технические данные следующие:
Номинальное давление сжатого воздуха 5,5 кгс/см2
Номинальное напряжение контакторного элемента 110 В
Номинальный ток продолжительного режима 35 А
Число контактов замыкающих 1
Ход штока 5—6 мм
Уставка на включение контактов 4,5—4,8 кгс/см2
Уставка на выключение контактов 2,7—2,9 » .
Разрыв контактов 5—8 мм
Напряжение переменного тока частотой 50 Гц
для испытания прочности изоляции контакторного
элемента в течение I мин ...... 1500 В
Начальное давление сжатого воздуха при
испытании на герметичность....... 6,75 кгс/смг
Масса 3,5 кг

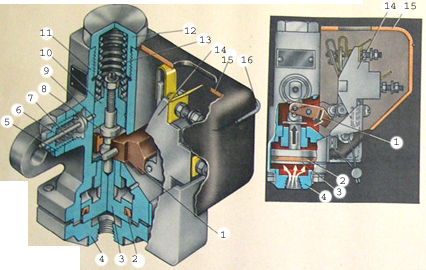

Конструкция и принцип действия. Выключатель ПВУ-2 состоит из привода, шариковых фиксаторов, механизма переключения и контакторного элемента. В корпусе 11 установлены поршень 3 с резиновой манжетой 2, шток 8, отключающая пружина 13 и пробка 12 Корпус герметически закрыт крышкой 4. На штоке размещен поршень 10 с фиксирующей канавкой, по центру которой устанавливаются шариковые фиксаторы, состоящие из шариков 9 диаметром 4 мм, толкателей 7, пружин 13и нажимных гаек 6 Рычаг 1 шарнирно связанный со штоком, в зависимости от положения последнего переключает контактный элемент 14 закрытый полистироловым кожухом 15. Установку выключателя регулируют изменением затяжки пружины шариковых фиксаторов.
Сжатый воздух, подведенный под поршень в отверстие крышки, преодолевая усилие пружины и усилие нижнего шарикового фиксатора, при достижении уставки четко перемещает шток вверх до упора поршня в корпус. Перемещаясь вверх, шток поворачивает рычаг, переключающий контактный элемент. При снижении давления сжатого воздуха пружина, преодолевая противодавление сжатого воздуха и усилие верхнего шарикового фиксатора, при достижении уставки четко перемещает шток вниз до упора его буртом в корпус.
Рычаг
Манжета поршня
Поршень рычага
Крышка
Контргайка
Нажимная гайка
Толкатель
Шток выключателя
Шарик
Поршень
Корпус
Пробка
Отключающая пружина
Контакторный элемент
Кожух
Защелка кожуха
