Дроссель д-8г
Дроссель Д8Г предназначен для подавления радиопомех создаваемых аппаратурой и электрооборудованием электровоза. Его технические данные следующие:
Д-8Г
Номинальное напряжение 3000 В
Индуктивность, мГн 0,17
Масса, кг 124
.
Дроссель Д-8Г устанавливают на крыше электровоза в районе проходного изолятора.

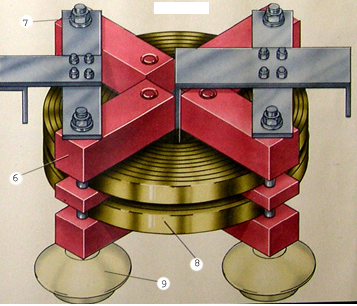

Он состоит из 2 медных катушке 8 закрепленных между тремя деревянными планками 6 скрепленными между собой болтами 7, установлен на опорных изоляторах 9.
Индуктивные шунты иш-2к.
Назначение и технические данные. Индуктивные шунты предназначены для предотвращения прохождения больших токов через якоря двигателей при кратковременных перерывах тока (отрыв токоприемника от контактной сети, частичное снятие нагрузки с тяговых подстанций, к, з, и т. д.) как в тяговом, так и в рекуперативном режиме.
1. Магнитопровод
2. Крепящий болт
3. Угольник
4. Катушка
5. Крепящая лапа
Индуктивные шунты включают в цепь ослабления возбуждения тяговых двигателей. Их технические данные следующие:
Номинальное напряжение......................... 3000 В
Ток продолжительного режима..... ……….. 310 А
часового режима........ …….. ………… 410 »
рекуперативного режима...... ……….. 400 »
Сопротивление при температуре 20° С . 0,0236 Ом
Индуктивность до тока 300 А..... ……….. 16 мГн
Индуктивность при полном
насыщении сердечник ……………………… 4,5 »
Соединение катушки..................................последовательное
Установка . . …………………. ......... внутренняя
Масса............ ………………………………. 560 кг
Конструкция. Индуктивный шунт ИШ-2К состоит из магнитопровбда 1 и двух катушек 4. Магнитопровод броневого типа собран из лакированных листов электротехнической стали 1213 толщиной 0,5 мм. Для получения достаточно высокой индуктивности при часовом токе I=300 А из-за малого насыщения сердечника между магнитопроводами имеются зазоры. Суммарной воздушный зазор равен 100 мм.
Дисковые катушки шунта намотаны из шинной меди МГМ размерами 4,4X28 мм, межвитковая изоляция выполнена из асбестовой электроизоляционной ленты толщиной 0,5 мм в два слоя. Между дисками катушек имеется зазор 15 мм для прохождения охлаждающего воздуха. Шунт устанавливают на изолированном каркасе.
Схема распределение токов
при ослаблении возбуждения.
без индуктивного с индуктивным
шунта шунтом
