Разрядник рмву-3,3
Назначение и технические данные. Магнитный вентильный униполярный разрядник РМВУ-3,3 предназначен для защиты изоляции электрических цепей электровоза от атмосферных и коммутационных перенапряжений. Его технические данные следующие:
Номинальное напряжение …………………………. ЗЗОО В
Наибольшее допустимое напряжение на разряднике... 4200 »
Пробивное напряжение при переменном токе
частотой 50 Гц в течение 1 мин........................................ 9 500 »
Импульсное пробивное напряжение разрядника
при предразрядном времени от 2 до 20 мке не……… 12 500 »
Остающееся напряжение на разряднике при
импульсном токе 3000 А, не более . . . . . 12 000 »
Ток проводимости при выпрямленном напряжении
4 кВ . . . . ………………………………………………..70-130 мкА

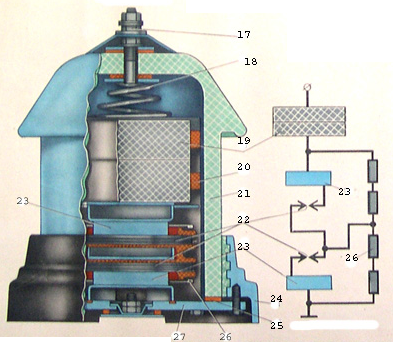

Конструкция и принцип действия. Разрядник РМВУ-3 3 состоит из блока рабочих резисторов26 с нелинейным сопротивлением с прокладками 20 от корпуса 21 и комплекта искровых промежутков 22, размещенных внутри армированного металлическим фланцем 24 фарфорового корпуса 21. Блок рабочих резисторов состоит из двух вилитовых дисков диаметром 130 мм. Два искровых промежутка с дугогасящей камерой размещены в зазорах между постоянными магнитами 23. Каждый искровой промежуток разрядника шунтирован двумя последовательно соединенными высокоомными резисторами 26. В днище разрядника вмонтирован предохранитель, срабатывающий при избыточном давлении 2—5 кгс/см2. Разрядник имеет герметичное уплотнение на резиновых прокладках 25 из износостойкой резины.
Разрядник устанавливают на крыше электровоза. Вокруг него на некотором расстоянии расположено ограждение, препятствующее падению с крыши частей разрядника в случае термического растрескивания фарфорового корпуса.

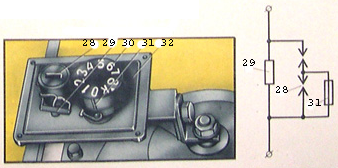

Для контроля срабатывания разрядника на его верхнем режиме укреплен регистратор срабатывания РВР Он имеет десять плавких вставок (одну контрольную и девять рабочих). Если разрядник, в цепь которого включен последовательно регистратор, от возникающего перенапряжения срабатывает, то через него и резистор R регистратора протекает импульсный ток. Когда падение напряжения на резисторе регистратора становится равным разрядному напряжению искрового промежутка U1 и он пробивается; ток импульса устремляется через плавкую вставку ПВ н она перегорает. После этого пробивается второй искровой промежуток U2 и ток импульса проходит через оба промежутка регистратора. Автоматически под действием заводной пружины 9 разрядника включается следующая плавкая вставка регистратора.
17. Зажим.
Пружина.
Вилитовый диск.
Прокладка.
Фарфоровый кожух.
Искровые промежутки.
Постоянные магниты.
Чугунный фланец.
Герметизирующая прокладка.
Шунтирующий резистор.
Дно разрядника.
Искровой промежуток.
Резистор.
Барабан.
Плавкие вставки.
32. Панель
Регистратор срабатываний. Схема регистратора.
