4. Объемные дозаторы.
Новые дозаторы MDT/1 MDT/11 рекомендуются для дозирования концентрированного красителя или других добавок непосредственно в загрузочное окно ТПА или экструдера.
Дозирование может осуществляться как непрерывно при экструзии, так и во время возвратной работы шнека инжекционной машины.
В состав устройства входит наклонный дозирующий шнек, который обеспечивает постоянную подачу материала при различных скоростях шнекового питателя.
Для более долгого срока службы устройства дозаторы снабжены бесщеточными электродвигателями. Цифровое управление спирального шнека обеспечивает точное количество его оборотов и позволяет транспортировать нужное количество вещества, гарантируя точное дозирование и стабильность подачи материала.
Тщательно продуманны дизайн позволил уменьшить геометрические размеры дозатора, которые является одними из самых компактных из представленных на рынке.
MDT/1 идеально подходит для небольших инжекционных машин или экструдеров, монтируемых вместе с загрузчиком S40 производства ПИОВАН.
Преимущества.
Дозаторы MDT/1 MDT/11 являются воплощением современных технологий, используемых в производстве объемных дозаторов, и применяемых в них инновационные решения дают следующие преимущества:
Компактность – дозаторы легко монтируются благодаря своим размерам и дизайну.
Широкий диапазон дозирования – от 0,06 до 13,7 дм3/ч в зависимости от установленного шнека.
Максимальный доступ для обслуживания – нажатием на два рычага обеспечивается доступ внутрь корпус.
Новация в дозировании – перегородка защищает выходное отверстие дозатора от попадания основного материала.
Равномерное смешивание обеспечивается специальным статическим миксером.
Механическая надежность и точное дозирование за счет двойных опорных подшипников шнека.
Цифровое управление для контроля количества оборотов питательного шнека и точности дозирования.
Легкая установка рабочих параметров – 99 режимов дозирования могут быть записаны в память.
Низковольтные бесщеточные электродвигатели.
Параметры |
MDT/1 |
MDT/11 |
Мощность двигателя, кВ |
0,1 |
0,1 |
Шнеки, мм |
Ø 8х8 Ø 10х12 |
Ø 10х12, Ø 16х8, Ø 16х16 Ø 20х8, Ø 20х16, Ø 20х30 |
Производительность/ Емкость* |
0,06÷1,4 (Ø 8х8) 0,1÷2,3 (Ø 10х12) |
0,1÷2,3 (Ø 10х12) 0,1÷3,2 (Ø 16х8) 0,2÷6,7 (Ø 16х16) 0,16÷4,3 (Ø 20х8) 0,3÷9,5 (Ø 20х16) 0,45÷13,7 (Ø 20х30) |
Объем бункера, дм3 |
7 |
15 |
* - Для материала с насыпной емкостью 0,6 кг/дм3.
5. Бункерные загрузчики

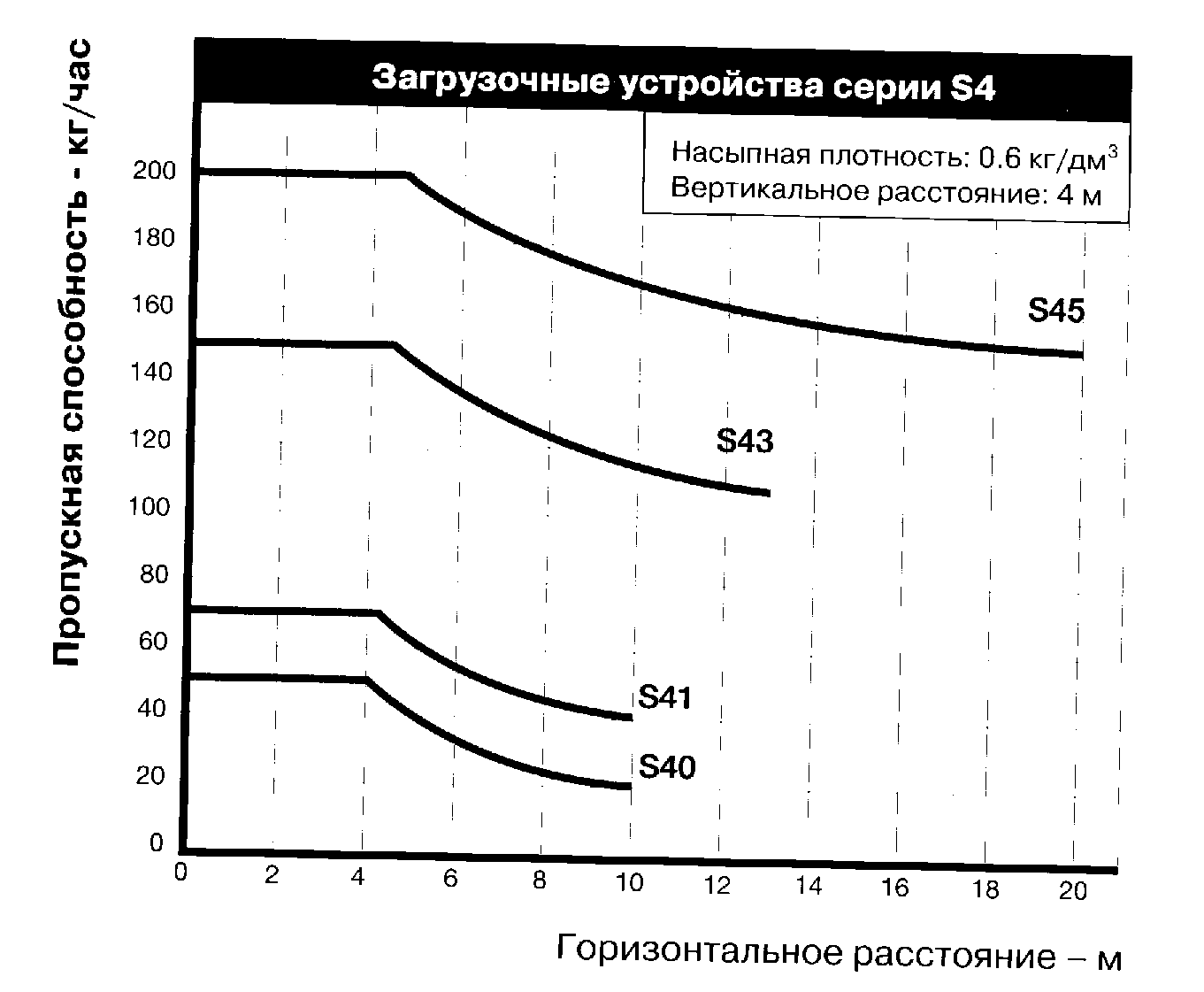

Загрузочные устройства производства ПИОВАН серии S4 объединяют в себе все последние достижения инженерной мысли в области разработки вакуумных конвейерных систем. Использованные в них новые технические решения обеспечивают оптимальные эксплуатационные параметры при высоком уровне общей надежности.
Все четыре модели изготовлены из высококачественной нержавеющей стали и оснащены мощным 1000-ваттным вакуумным исполнительным механизмом промышленного назначения и электронным блоком управления для обеспечения увеличенного срока эксплуатации. Крышка загрузочного устройства навесного типа обеспечивает легкое открытие при проведении очистки. Она герметизирована посредством трех скоб для предупреждения утечки пыли. Разгрузочная заслонка также герметизирована в целях предупреждения утечки пыли и обеспечения высокого вакуума на фазе конвейерной транспортировки.
Параметры |
S40 |
S41 |
S43 |
S45 |
А, мм |
30 |
40 |
40 |
40 |
В, мм |
185 |
185 |
280 |
280 |
С, мм |
435 |
515 |
575 |
680 |
D, мм |
280 |
365 |
365 |
365 |
Мощность, Вт |
1000 |
1000 |
1000 |
1000 |
Напряжение/частота, В/гц |
230 /50-60 |
|||
Емкость бункера, дм3 |
1,5 |
3 |
5 |
10 |
Статический вакуум, кПа |
21 |
21 |
21 |
21 |
Макс. уровень шумов, дБ(А) |
83 |
83 |
83 |
83 |
Масса, кг |
9 |
10,5 |
11,5 |
12 |
