- •1. В чем состоит назначение радиопередатчика? Назовите каскады, из которых состоит радиопередатчик и их назначение.
- •2.В чем состоит назначение синтезатора частот? Какие параметры определяют его работу?
- •3. На какие диапазоны делятся волны в радиотехнике? Перечислите основные параметры радиопередатчика.
- •5 Нарисуйте структурную схему радиопередатчика с амплитудной модуляцией. Поясните принципы ее работы
- •6. Нарисуйте структурную схему частотной автоматической подстройки частоты. Поясните принцип ее работы. Что такое остаточная расстройка?
- •7. Нарисуйте структурную схему радиопередатчика с частотной модуляцией. Поясните принципы ее работы.
- •8. Чем отличается схема частотной автоматической подстройки частоты от фазовой? Какая из этих схем обеспечивает лучшую точность?
- •9. Что такое электромагнитная совместимость радиоэлектронной аппаратуры? в чем состоит сущность международного сотрудничества в области радиоизлучений?
- •10. Нарисуйте структурную схему цифрового синтезатора частот. Поясните принцип ее работы.
- •11. Составьте обобщенную структурную схему генератора с внешним возбуждением.
- •12. Каким образом осуществляется умножение частоты колебаний? Нарисуйте схему транзисторного умножителя частоты.
- •13. Составьте уравнение баланса мощностей в генераторе и поясните его смысл.
- •14 . В чем состоит сущность процесса модуляции? Перечислите основные виды модуляции.
- •15 Как определяется угол отсечки анодного тока?
- •16 Какой спектр имеет сигнал при амплитудной модуляции (графическая модель)? Приведите математическую модель спектра амплитудно-модулированного сигнала
- •17 Назовите и опишите три режима работы по напряженности генератора
- •18 Как связаны между собой мощность в режиме несущей, средняя и максимальная мощности при амплитудной модуляции?
- •19 Нарисуйте схему генератора с внешним возбуждением на биполярном транзисторе.
- •20. Как осуществляется сеточная и базовая амплитудная модуляция? в каком режиме по напряженности должен быть при этом генератор?
- •Принцип анодной(коллекторная)модуляции.
- •21.Нарисуйте динамическую характеристику генератора с внешним возбуждением. Как определяется граничный режим работы транзисторного генератора?
- •23.В чем состоит назначение согласующих цепей в генераторе? Нарисуйте входную согласующую цепь в транзисторном генераторе.
- •24.Как осуществляется формирование однополосного сигнала?(приведите математическую и графическую модели, нарисуйте структурную схему формирователя)
- •25.В чем состоит назначение согласующих цепей в генераторе? Нарисуйте выходную согласующую цепь в транзисторном генераторе и укажите из возможные типы.
- •27. Что означает и как определяется мощность падающей и отраженной волны?
- •29.Что такое коэффициент отражения и как он связан с сопротивлением нагрузки?
- •30. Как отличить частотную модуляцию от фазовой? в чем состоят отличия частотной и фазовой модуляции при передаче дискретных сообщений?
- •31. В чем состоит назначение автогенератора? Напишите уравнения баланса амплитуд и фаз в автогенераторе и поясните их смысл.
- •32. Как отличить частотную модуляцию от фазовой (показать на математических моделях)? Что называется квадратурной фазовой модуляцией?
- •33. В чем состоит назначение автогенератора? Нарисуйте две трехточечные схемы транзисторных автогенераторов.
- •34. Как выглядит спектр сигнала, излучаемого телевизионным передатчиком? Какую ширину спектра он занимает?
- •35. Как определяется абсолютная и относительная нестабильность частоты (дать математические модели)?
- •36 Зачем в свч передатчиках вентили и циркуляторы?
- •37 Что такое термокомпенсация и термостабилизация? Как с их помощью улучшается стабильность частоты автогенератора?
- •38 В чем состоит сущность регулировки на уровне блоков и устройств?
- •39 Какие свойства кварца обеспечивают высокую стабильность частоты? Нарисуйте схему автогенератора с кварцем в цепи обратной связи.
- •40 Каким видам испытаний могут подвергаться радиопередатчики?
15 Как определяется угол отсечки анодного тока?
Чтобы определить угол отсечки анодного тока. Необходимо разобраться с базовыми понятиями
Рисунок 1 – Статистические характеристики лампы
На рисунке 1 изображены статистические характеристики лампы, они называются статистическими, потому что они снимаются при постоянных напряжениях на электродах без ВЧ сигнала. На рисунке 1 взяты следующие обозначения:
-
напряжение отсечки
-
крутизна анодно-сеточной характеристики
лампы (сокращенно - крутизна)
-
анодно-сеточная статическая характеристика
при разных значениях
и
-
анодная статическая характеристика
при разных значениях
и
-
сеточная статическая характеристика
при разных значениях
и
ec - напряжение сетки
ea - напряжение на аноде
Далее производится полигональная аппроксимация этих характеристик отрезками прямых ( Рисунок 2)
Ричунок 2 - Полигональная аппроксимация статических характеристик
Теперь
уже определим анодный и сеточный токи
в лампе графическим методом по
аппроксимированным характеристикам
(рисунок 3). При выполнении построений
принято во внимание, что анодный ток
протекает только при мгновенном значении
напряжения на управляющей сетке
.
В результате анодный и сеточный токи
приобретают форму импульсов косинусоидальной
формы. (Рисунок 4)
Рисунок 3 - Графический метод расчета анодного тока

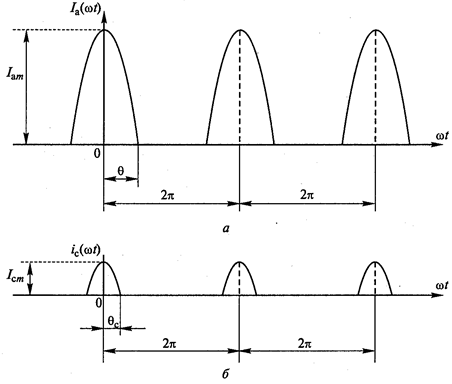

Рисунок 4 - Импульсные токи в анодной и сеточной цепи лампового ГВВ
Эти
импульсы характеризуются амплитудой
и длительностью у основания, половина
которой называется углом отсечки.
Импульсы анодного тока имеют амплитуду
и угол отсечки
,
Такие импульсы периодически повторяются
через
.
Таким образом, в анодной цепи лампы
протекает ток
импульсной формы (рисунок 4,а), а в сеточной
- ток
(рисунок 4,б).
Проведем
ось ординат посредине первого
косинусоидального импульса. Тогда
согласно рис. 5.6,а для анодного тока при
запишем:
(1)
при
;
, при
,
где
S - крутизна анодно-сеточной характеристики;
- амплитуда входного сигнала.
Из
(1) при
получим для амплитуды анодного тока
.
(2)
Косинус угла отсечки анодного тока согласно рисунку 2
.
(3)
Далее необходимо по таблице косинусов определить сам угол
Имеется отличие и в определении угла отсечки . В ламповом гeнераторе анодно-сеточная характеристика, с помощью которой определяется угол отсечки, сдвинута влево . В биполярном транзисторе характеристика коллекторного тока, служащая для определения , сдвинута вправо.
Рис. 8.3.
Рис. 8.4.
Поэтому
согласно рис. 8.4. косинус угла отсечки
(8.4)
где
;
- напряжение отсечки;
- внешнее смещение;
- амплитуда входного ВЧ напряжения.
16 Какой спектр имеет сигнал при амплитудной модуляции (графическая модель)? Приведите математическую модель спектра амплитудно-модулированного сигнала
Рисунок 2.2 – Частотный спектр амплитудно-модулированных колебаний
Высокочастотное колебание, модулированное напряжением одной частоты, описывается выражением:
,
(1)
где U - амплитуда смодулированных несущих колебаний; T - коэффициент модуляции ω - частота несущих колебаний, (рад/сек); Ω - частота модулирующего сигнала, (рад/сек); φ - фазовый угол несущего колебания, (рад/сек).
Модулированные колебания, описываемые уравнением (1) можно представить в следующем виде:
Если модулирующий сигнал uΩ(t) имеет сложный спектральный состав, то спектр модулированных колебаний выражается уравнением:
где
есть преобразование Фурье для временной
функции F
[f(t)].
Если модулирующий сигнал представляется в виде:
(2.7)
То амплитудно-модулированные колебания имеют вид:
(2.8)
где
m1
- коэффициент модуляции от модулирующего
напряжения,
;
m2
- коэффициент модуляции от модулирующего
напряжения
