6. Нарисуйте структурную схему частотной автоматической подстройки частоты. Поясните принцип ее работы. Что такое остаточная расстройка?
Устройства автоматической подстройки частоты (АПЧ) служат для стабилизации и управления частотой автогенератора по эталонному сигналу. Разнообразно применение систем АПЧ в радиоприемных и радиопередающих устройствах. Назовем несколько наиболее типичных случаев их использования:
– в синтезаторах частоты, с помощью которых создается дискретное множество частот при одном эталонном сигнале;
– для стабилизации частоты мощных автогенераторов по слабому сигналу эталонного автогенератора, что позволяет существенно сократить число ВЧ или СВЧ усилительных каскадов;
– для автоматической подстройки частоты гетеродина радиоприемника по частоте принимаемого сигнала.
Обобщенная структурная схема устройства ЧАП. Такая схема приведена на рис. 15.2. В устройстве сравниваются сигналы эталонного и стабилизируемого автогенераторов, в результате чего вырабатывается сигнал ошибки. После фильтрации этот сигнал управляет стабилизируемым автогенератором, частота которого по установленному алгоритму следит за частотой эталонного автогенератора. В устройство АПЧ входят также преобразователи частоты формируемого сигнала и устройство поиска, осуществляющее ввод всего устройства в режим автоматического регулирования.
Рис. 15.2. Структурная схема устройства ЧАП непрерывного типа
В устройствах ЧАП сигнал ошибки вырабатывается путем сравнения частот сигналов эталонного и стабилизируемого автогенераторов, в устройствах ФАП - путем сравнения фаз тех же сигналов.
Остаточная расстройка – это допустимое отклонение частоты от номинального значения.
Коэффициент автоподстройки – это отношение расстройки частоты Δf при разомкнутой системе АПЧ к остаточной расстройке :
7. Нарисуйте структурную схему радиопередатчика с частотной модуляцией. Поясните принципы ее работы.
Наибольшее применение имеет ЧМ на основе варикапа - полупроводникового диода с обратно смещенным р-n-переходом. Закон изменения емкости р-n-перехода, называемой барьерной, или зарядной, от величины обратного напряжения U имеет вид:
C(U)=Cнач/(1+ǀUǀ/υ0)γ, (21.17)
где Снач - начальная емкость; υ0=0,5…0,7 В (для кремния) - контактная разность потенциалов, γ – технический коэффициент (чаще всего γ=1/3).
Рис. 21.5. График зависимости изменения барьерной емкости варикапа от величины обратного напряжения
График зависимости (21.17) приведен на рис. 21.5.

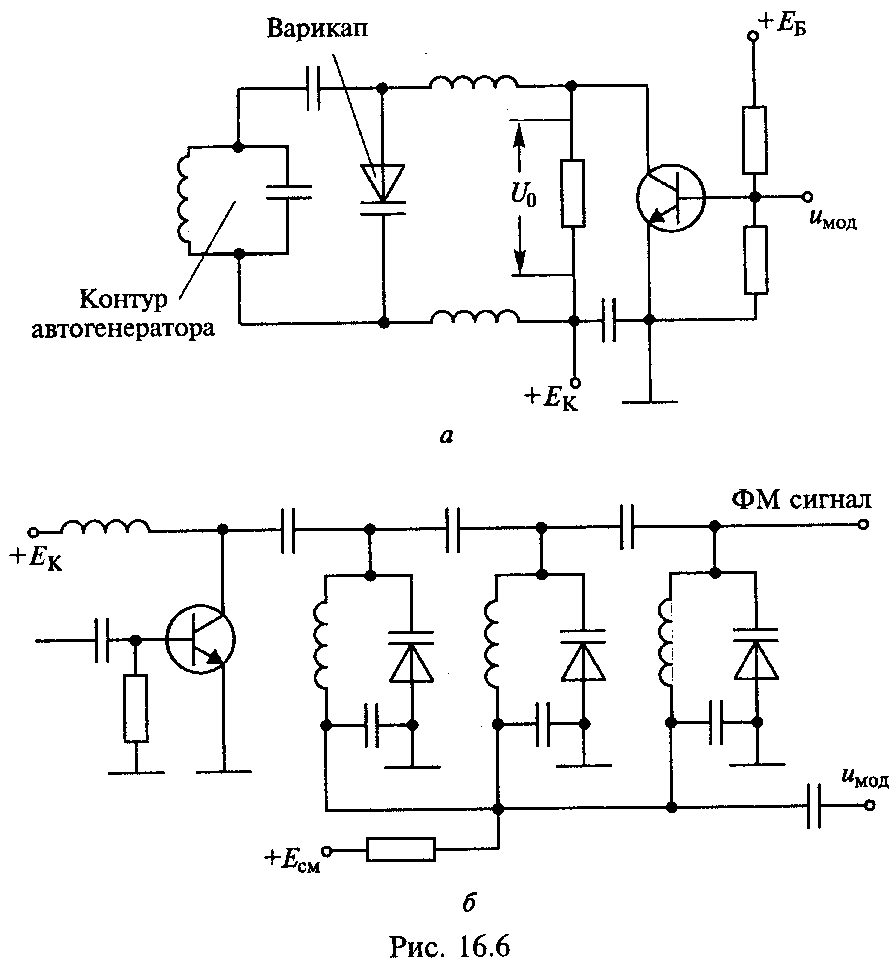

Схема ЧМ с варикапом в контуре автогенератора, приведена на рис. 21.6,а. Схема ФМ с тремя контурами ВЧ усилителя и тремя варикапами, что позволяет увеличить девиацию фазы, изображена на рис. 21.6,б.
Рис. 21.6. Схема ЧМ(а) с варикапом в контуре автогенератора
При небольшой амплитуде модулирующего напряжения U относительное изменение частоты под действием варикапа составит:
, (21.18)
где kсв - коэффициент связи варикапа с контуром; С0 - емкость варикапа при U=U0; Cк - емкость контура.
Поскольку при прямом методе ЧМ к контуру автогенератора подключается частотный модулятор, то это приводит к снижению стабильности частоты автоколебаний. Для нейтрализации этого явления используют три способа:
- модуляцию осуществляют в кварцевом автогенераторе;
- применяют косвенный метод модуляции, т.е. преобразование ФМ в ЧМ согласно схеме на рис. 21.4, в;
Два первых способа обеспечивают получение сравнительно малой девиации частоты, и поэтому они применяются в основном при узкополосной ЧМ, когда девиация частоты не превышает нескольких килогерц.
Пример схемы кварцевого автогенератора с частотным модулятором на варикапе приведен на рис. 21.7. В ней fдев=2…3 кГц при частоте несущей 10…20 МГц.
Рис. 21.7 схемы кварцевого автогенератора с частотным модулятором на варикапе
