15. Ошибки измерения горизонтальных углов
1. Грубые – просчет целого деления отсчетной шкалы или неверный отсчет. Эти ошибки недопустимы.
2. Систематические – исключается правильно методикой измерения.
Влияние коллимационной ошибки
исключается ведением измерений при
двух положениях круга (КЛ и КП).
Влияние ошибок делений лимба
уменьшается проведение измерений на
разных частях лимба.
Систематические ошибки увлекания
лимба алидадой исключаются
вращением алидады при разных
полуприемах в разные стороны
3. Случайные: ошибка центрировки, О. отсчитывания, О. визирования, О. влияния внешне среды.
16. Место нуля вертикального круга
МО – систематическая ошибка в
отсчете при определение углов
наклона. Место нуля – отсчет на
вертикальном круге при
горизонтальном положении визирной
линии зрительной трубы и пузырьке
уровня вертикального круга
находящегося в нульпункте.
17. Измерение вертикальных углов
Вертикальный угол - угол между
визирной линией и ее горизонтальным
проложением. У теодолита 2Т30П
отсчетный микроскоп вертикального
угла снабжен шкалой с двойной
оцифровкой: для положительных
углов минуты считаются направо (от
+0), для отрицательных (от -0)
α = КЛ – МО α = МО – КП α = (КЛ –
КП) / 2
Где МО - место нуля - отсчет на
вертикальном круге при
горизонтальном положении визирной
линии зрительной трубы и пузырьке
уровня вертикального круга
находящегося в нульпункте.
Ошибка измерения вертикальных
углов больше чем горизонтальных
углов т.к. влияние внешней среды
увеличивается при приближении луча
к земной поверхности, ошибка
влияния внешней среды уменьшается
если вертикальные углы измеряют в
прямом и обратном направлении с
выводом среднего значения.
18. Принцип измерения горизонтальных углов
1. Полные приемы
Измерение углов полным приемом
значит измерить его двумя
полуприемами при круге лево или
право.
Один полуприем – измерение угла по
разности двух отсчетов по
горизонтальному кругу при
неподвижном лимбе
βправ = З – П, если З < П, то βправ = (180 + З) – П
КЛ от З к П, КП от П к З.
Контроль: βкл-βкп <= +/- 2t, где t –
точность отсчитывания по
микроскопу.
При этом СКО определения угла из
полуприема:
mβполуприем = mнапр*корень(2)
2. Круговые приемы
3. Способы повторения
19. Исходные направления принятые в геодезии
1. Истинный меридиан - линия пересечения плоскости проходящая через точку и ось вращения земли с земной поверхностью
2
.
Магнитный меридиан - определение
направления магнитной стрелки, данное
направление не постоянно, изменяется
во времени, отклонение ее от истинного
меридиана называется склонением
магнитной стрелки (западное -, восточное+)
3. Любое важное для данного объекта, направление может приниматься за условно-исходное ( например: направление главного пути жд станции)

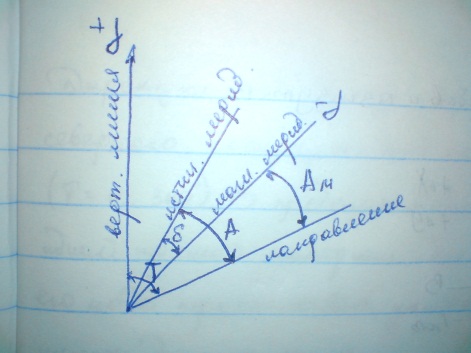

20. Углы ориентирования
В зависимости от начальных направлений и
способа отсчета каждый угол имеет свое
название:
Азимут - горизонтальный угол,
отсчитываемый от северного конца
меридиана по ходу часовой стрелки до
дальнего направления
(А = 0..360 градусов)
Магнитный Азимут (Ам) – отсчитывается
от магнитного меридиана
Истинный азимут – отсчитывается
отистинного меридиана

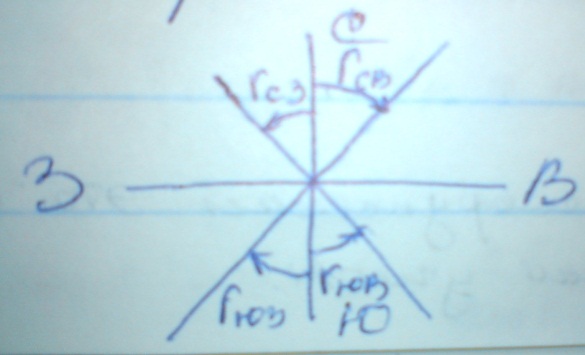

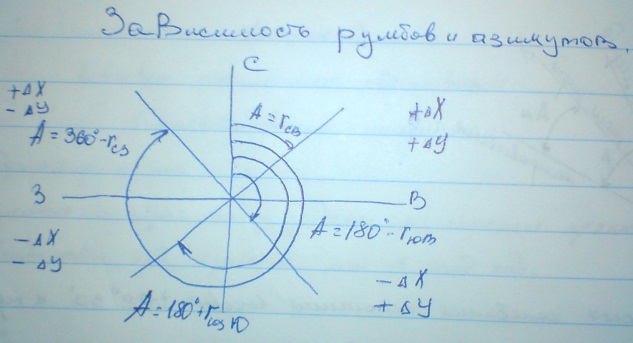

Румб – горизонтальный угол,
отсчитываемый от ближайшего конца
меридиана до заданного направления (0..90
градусов)
