2. Устройство и установка несъемной опалубки.

Опалубка - это временная вспомогательная конструкция, служащая для придания требуемых формы, геометрических размеров и положения в пространстве возводимой конструкции (или ее части). Для изготовления опалубки наиболее часто применяют древесину, фанеру, сталь, а в последние годы —синтетические материалы.

2.1 Материалы

Железобетонную несъемную опалубку применяют в виде плоских и ребристых железобетонных плит. Для лучшего сцепления с бетоном таким плитам придают шероховатую поверхность, а в ответственных случаях снабжают специальными анкерующими петлями-выпусками.

Армоцементную опалубку устраивают из плит толщиной 25... 35 мм и площадью в плане до 1,5...3,5 м2. Плиты изготовляют в виде плоских и профильных из цементно-песчаного раствора или из мелкозернистого бетона на цементах М400 или 500. Для армирования применяют армопакеты из проволочных сварных сеток и тканой металлической сетки. На тыльной стороне армопа-кета делают выпуски из проволоки диаметром 3... 5 мм.

Металлическую опалубку изготовляют из стальных листов толщиной 5... 10 мм, из которых собирают укрупненные панели площадью до 50 м2. Жесткость панелей обеспечивается приваркой швеллеров, которые остаются в бетоне и обеспечивают соединение облицовки с бетоном. С этой же целью к листам приваривают «усы» из круглой стали диаметром 12... 16 мм.

Сетчатую опалубку применяют при возведении конструкций и сооружений, к боковым поверхностям которых не предъявляются высокие требования к их гладкости. Опалубку выполняют из сталь ной тканой сетки с мелкими ячейками 5x5 или 8x8 мм. Сетку, сшитую из отдельных полотнищ, крепят к армокаркасу. Для уменьшения утечки цементного молока применяют бетонную смесь с осадкой конуса 1...4 см. В процессе виброуплотнения цементное молоко заполняет ячейки сетки, которая оказывается полностью в бетоне.

2.2 Инструменты и приспособления

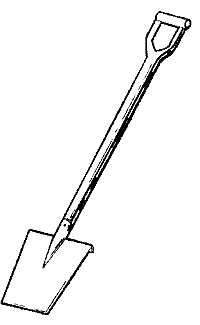

 лопата с прямой режущей частью

 Трамбовка

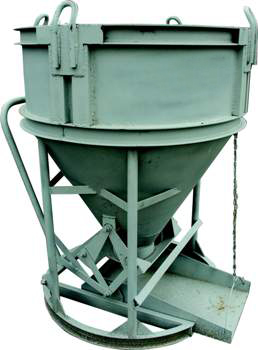

Бадья-Оборудование для подачи бетона

2.3 Организация рабочего места

Место установки опалубочных форм и лесов должно быть очищено от мусора, снега и наледи. Поверхность земли следует планировать путем срезки верхнего слоя грунта. Подсыпать для этих целей фунт не разрешается.

При установке опалубки особое внимание обращают на вертикальность и горизонтальность элементов, жесткость и неизменяемость всех конструкций в целом и правильность соединений элементов опалубки в соответствии с рабочими чертежами. Допускаемые отклонения при установке опалубки и поддерживающих лесов нормируются.

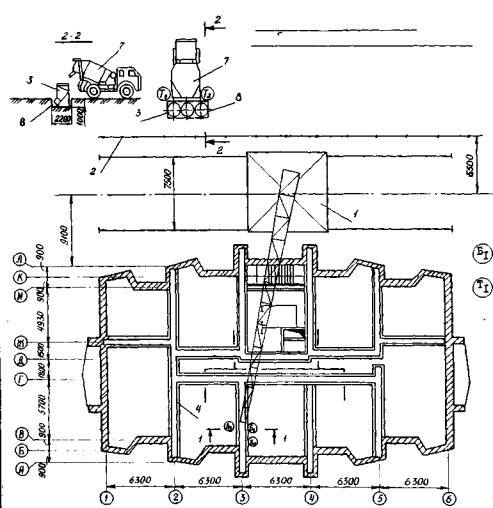

Схема организации рабочего места бетонщика:

1 - кран башенный; 2 - ограждение подкрановых путей; 3 - бункер о боковой выгрузкой; 4 - щиты опалубки; 5 - балкон навесной; 6 - лоток; 7 - автобетоносмеситель; 8 – приямок.

2.4. Технологический процесс выполнения работ

Несъемной опалубкой - называют такую опалубку, которая после бетонирования основной конструкции не снимается, а остается в ее теле и работает вместе с ней. В зависимости от обстоятельств опалубка может быть использована как гидроизоляционный, утепляющий, декоративный или облицовочный слой конструкции. Несъемную опалубку собирают преимущественно из железобетонных и армоцементных плит, стальных листов и тканой стальной сетки.

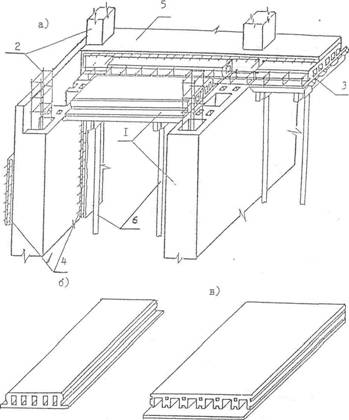

Несъемная опалубка из пенополистрола

а - схема опалубки и элементов омоноличивания;

б - панель перекрытия из пенополистирола;

в - стеновая панель из пенополистирола;

1 - элементы опалубки:

2 - элементы омоноличивания (стойки. ригели);

3 - элементы балконов:

4 - штукатурные слои по сетке;

5 - монолитное основание пола (плита);

6 - инвентарные подмости.

До начала работ по возведению здания должны быть выполнены подготовительные работы, включающие:

- расчистку территории, отведенной под застройку, и вертикальную планировку с организацией водоотвода;

- разборку и снос сооружений, подлежащих ликвидации;

- перекладку в целях временного использования существующих сетей и трубопроводов, и приспособления в этих целях существующих строений;

- размещение на строительной площадке инвентарных зданий строительного назначения, прокладку временных коммуникаций, а также выполнение защитных и специальных ограждений площадки;

- закрепление на местности пунктов геодезической разбивочной основы

Работы выпоняют в определенной последовательности:

-вынос осей и геодезическая подготовка;

-установка элементов опалубки стен подкосами;

-установка вертикального несущего арматурного каркаса (согласно проекту) в опалубку;

-установка горизонтальных стяжных элементов;

-установка элементов премообразователей и проектное закрепление их подкосами;

-выверка опалубки и оформления акта приемки;

-укладка бутона в конструкцию опалубки;

-выдержка бетона до набора до 30% проектной прочности, но не менее 1,5 ПМа;

-укладка опалубочных элементов перекрытий;

-установка строительных лесов под перекрытием;

-установка арматурных каркасов монолитного пояса;

-укладка арматурных каркасов между опалубочными элементами перекрытия;

-укладка арматурной сетки поверху опалубочных элементов;

-укладка бетона в конструкцию перекрытия;

-выдержка бетона до достижения прочности 70% проектной;

-геодезическая съемка и выверка геометрических размеров здания на отметке 0.00;

-оформление акта приемки.
