Каучуки общего назначения

К каучукам общего назначения относятся бутадиеновые, бутадиен-стирольные, изопреновые, бутилкаучук, хлоропреновый, этилпропиленовый.

Некоторые характеристики механических свойств каучуков общего назначения и резин на их основе. (Данные для натурального каучука приводятся для сравнения).

Тип каучука	Модуль упругости, МН/м2		Удлинение, %
	каучук	резина	каучук	резина
Натуральный	20-30	25-34	700-800	750-850
Бутадиеновый СКБ СКД	1-2 4-6	15-18 20-26	700-1000 700-1000	500-600 550-600
Бутадиен-стирольный (СКС)	3-5	20-25	500-600	600-700
Хлоропреновый (наирит)	25-30	22-35	800-1000	600-700
Изопреновый (СКИ – 3)_	19,5-25	22,5	650-700	700-800

В настоящее время успешно решена проблема создания синтетических каучуков регулярного строения, которые по физико-механическим показателям приближаются к натуральному каучуку, а по некоторым характеристикам даже его превосходят. Так, например, дивиниловый каучук регулярного строения, уступая натуральному по эластичности и прочности, обладает высокой износостойкостью, превосходя по этому показателю натуральный каучук на 15%.

Каучуки специального назначения

К каучукам специального назначения относятся бутадиен-нитрильные, полиуретановые, силиконовые, бутилкаучук, полисульфидные, хлорсульфированный полиэтилен и другие.

Бутадиен-нитрильный каучук (СКН)

Бутадиен-нитрильный каучук отличается высокой масло- и бензостойкостью. По этим показателям он превосходит натуральный каучук и другие виды синтетических каучуков. Кроме того, бутадиен-нитрильный каучук отличается хорошей устойчивостью к истиранию и к действию окислителей. Он применяется для получения масло- и бензостойких резин, для изготовления искусственной кожи и специальной обуви и т.п.

Бутил каучук (БК)

Так как этот тип каучука имеет намного меньше двойных связей по сравнению с другими типами каучуков, он является более высокостойким к химическим реагентам и труднее поддается окислению. Бутилкаучук достаточно морозостоек и теплостоек. Резины из бутилкаучука имеют очень низкую газопроницаемость и высокую прочность к раздиру, поэтому применяется преимущественно для изготовления камер для шин. Бутилкаучук применяется также для производства электроизоляционных резин, резиновых прокладок, антикоррозионных покрытий, клея. Присутствие в макромолекуле бутилкаучуков небольшого количества звеньев изопрена устраняет хладотекучесть и придает каучуку способность вулканизироваться.

Полисульфидные каучуки

Полисульфидные каучуки (тиоколы) нашли широкое применение в качестве герметиков. В вулканизированном виде тиоколовые герметики отлично противостоят действию бензина, топлив, масел. Они свето- и озоностойки, обладают высокой газонепроницаемостью, сохраняют эластичность в широких интервалах температур (от -60⁰С до +130 - 150⁰С, кратковременно до 175⁰С ). Тиоколовые герметики отлично сопротивляются тепловому и радиационному старению и стойки к действию воды, слабых кислот, щелочей и растворителей.

Силиконовые каучуки

Силиконовые каучуки обладают исключительной теплостойкостью, что позволяет применять их там, где совершенно не пригодны натуральный и другие виды синтетических каучуков. Силиконовые каучуки могут эксплуатироваться в интервале температур от - 75⁰С до + 300⁰С. Резины на основе этих каучуков помимо термостойкости и озоностойкости, обладают высокими диэлектрическими свойствами, что позволяет широко их использовать как ценный технический материал. К преимуществам силиконовых каучуков следует отнести также малое влагопоглащение, отсутствие запаха и вкуса, полную физиологическую инертность. К недостаткам силиконового каучука следует отнести низкую механическую прочность и невысокую хемостойкость. Основное применение резин на основе силиконового каучука - уплотняющие материалы, работающие при повышенных температурах, и диэлектрики, стойкие к действию окислителей.

Уретановые каучуки (СКУ)

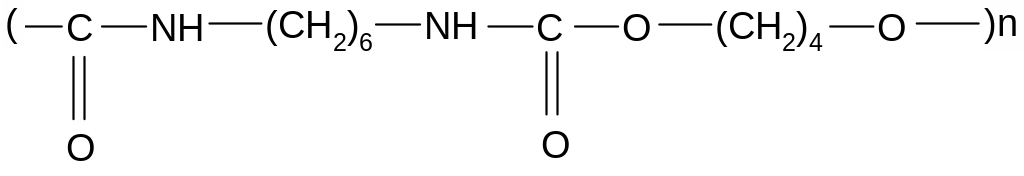

В зависимости от исходных полиэфиров и диизоцианатов свойства получаемого каучука могут изменяться в широких пределах.

Большое количество полярных групп в уретановых каучуках обуславливает их высокое межмолекулярное взаимодействие, что влечет за собой повышение твердости, прочности на разрыв и раздир, Уретановые каучуки отличаются высокой износоустойчивостью, а также стойкостью к радиоактивному излучению. По газонепроницаемости полиуретановые каучуки аналогичны бутилкаучуку, по маслостойкости - хлоропреновому, по стойкости к окислению они превосходят все другие типы каучуков. Вулканизация уретановых каучуков осуществляется под действием перекисей. Так как уретановые каучуки превосходят все другие типы каучуков по устойчивости к истиранию, то это и определило основные области их применения. Из уретановых каучуков изготовляют сменные протекторы к автомобильным шинам, транспортерные ленты, технические уплотнители. СКУ нашел широкое применение в обувной промышленности: из него изготовляют детали низа обуви и искусственную кожу.

Фторкаучук

( - СН₂ - CF₂ - CF₂ - CFC1 - )_n

Фторкаучуки отличаются устойчивостью к воздействию повышенных температур, стойкостью к действию агрессивных сред, в том числе сильных кислот (серной, азотной), атмосферных воздействий, радиации и озону. Резины иp фторкаучуков могут работать при 250⁰С d течение 2000 часов и при 300⁰С в течение 100 - 800 часов без потери эластичности. Они устойчивы к действию света, бензина и смазочных масел, но растворяются в кетонах и сложных эфирах.

Применяются для изготовления различных прокладок, манжет диафрагм, работающих в агрессивных средах.
