Ациклические многополюсные структуры алгоритмов
Исходные условия
Исходная структурная формула алгоритма (СФА)
Задана исходная формула алгоритма:
// модификация A143 исходной формулы
СФА: Структурная формула алгоритма / У: Поток управления
ИнФ: Инфиксная форма
СИнФ: Сокращенная инфиксная форма:
Нижние (подстрочные) индексы – согласно заданию
A470 = Z1 (Z2&1Z1& Z7& Z3 1Z1)( Z4 V (Z2Z1& Z3 )))
Строчные индексы – рабочая форма
Z1(Z2&1Z1&Z 7&Z3 1Z 1)(Z 4V(Z 2Z 1&Z3 )))=
Дополнительная модификация записи – при необходимости
=Z1(Z2 (&,L1) Z1&Z 7&Z3 (L1)Z 1)(Z 4V(Z 2Z 1&Z3 )))=
РМУ 4.12Проблемы между символами:
1) Между любыми символами (лексемами) допускается любое число пробелов (нуль или более):
A470 = Z1 (Z2&1Z1&Z7& Z3 1Z1)( Z4V(Z2Z1&Z3)))=
= Z1 (Z2 & 1 Z1 & Z7 & Z3 1 Z1)( Z4 V (Z2 Z1& Z3 )))=
=Z1(Z2& 1Z1&Z 7&Z3 1Z 1)(Z 4V(Z 2Z 1&Z3 )))=
=Z1 (Z2&1Z1 &Z 7 &Z3 1Z 1 )(Z 4V(Z 2Z 1 &Z3 )))=
2) Варианты записи различаются по наглядности (и читабельности) записи и дополнительной трудоемкости работы с формулами.
Комплект текстов алгоритмов (обобщенные тексты)
Стандартная полная форма структурной формулы
Стандартная форма формулы алгоритма
По исходной СФА строится стандартная СФА – полная инфиксная форма.
СФА: Структурная формула алгоритма / У: Поток управления
ИнФ: Инфиксная форма записи формулы
СИнФ: Сокращенная инфиксная форма
A473 =Z1(Z2&1Z1&Z 7&Z3 1Z 1)(Z 4V(Z 2Z 1&Z3 )))=
ПИнФ: Полная инфиксная форма // пошаговое построение
// Поэтапная простановка неявных операций суперпозиции:
// последовательная запись операторов соответствует
// операция суперпозиции (" – " или " ")
=Z1– (Z2–&1–Z1&Z 7&Z3– –1Z 1)(Z 4V(Z 2–Z 1&Z3 )))=
// Простановка недостающих пар операционных скобок:
// приоритет операции суперпозиции (–) выше приоритета операций
// конъюнкции (&) и дизъюнкции (V)
=(Z1– ((Z2–&1–Z1)&Z 7& (Z3– 1–Z 1)) – (Z 4V((Z 2–Z 1)&Z3 )))
РМУ 4.13 Рекомендуется пошаговая простановка очередных пар скобок (на основе копирования предыдущего результата в новую строку) – резко снижается вероятность ошибок.
Основная стандартная форма записи СФА (замена: "–" = "")
// строчная индексация
A472=(Z1((Z2&1Z1)&Z 7& (Z3 1Z 1))(Z 4V((Z 2Z 1)&Z3 )))
// подстрочная и надстрочная индексация (нижние индексы)
A472=(Z1((Z2&1Z1)&Z 7& (Z3 1Z 1))(Z 4V((Z 2Z 1)&Z3)))
Структурная схема
Структурная схема алгоритма
На основе заданной формулы строится схема алгоритма.
ССА: Структурная схема алгоритма / У: Поток управления
ШСС: Шаблон структурной схемы
// в данном случае это СФА – полная ИнФ
A472=(Z1((Z2&1Z1)&Z 7& (Z3 1Z 1))(Z 4V((Z 2Z 1)&Z3 )))
A472=(Z1((Z2&1Z1)&Z 7& (Z3 1Z 1))(Z 4V((Z 2Z 1)&Z3)))
Основная схема (без оболочек).Автоматизированные построения
Программа GRAMPRALтекущей версии обеспечивает построение только двухполюсных структуру.
Необходимые элементы схемы многополюсной структуры алгоритма
A473 = Z1 (Z2&1Z1&Z7& Z3 1Z1)( Z4V(Z2Z1&Z3)))=
A143 = (Z1&1Z2VZ3(Z4&Z51Z6))Z3Z1=
достраиваются вручную на основе схемы двухполюсной структуры
A472 = Z1 (Z2Z1&Z7& Z3Z1)( Z4V(Z2Z1&Z3)))
A142 = (Z1Z2VZ3(Z4&Z5Z6))Z3Z1
Для этого строится промежуточная схема-заготовка по формуле
A473 = Z1 (Z2Z1&Z7& Z3Z1)( Z4V(Z2Z1&Z3)))
A143 = (Z1Z2VZ3(Z4&Z5Z6))Z3Z1
Общий порядок:
а) Ввод промежуточной формулы:

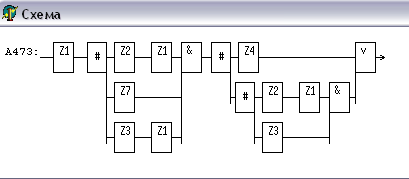

б) Построение промежуточной структурной схемы
БСА: Блок-схема алгоритма / ГИ: Горизонтальное исполнение
ШСА: Штрих-схема алгоритма / ГИ: Горизонтальное исполнение
в) Графическая доработка структурной схемы
БСА: Блок-схема алгоритма / ГИ: Горизонтальное исполнение
ШСА: Штрих-схема алгоритма / ГИ: Горизонтальное исполнение
