4.Конструкторская часть
Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора необходимо снять воздушный фильтр,отсоединить тягу воздушной заслонки

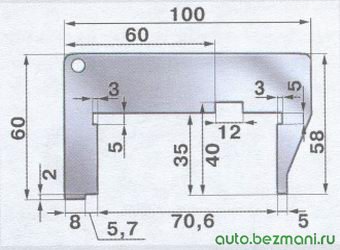

Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 2). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установить на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулировать его подгибанием язычка или рычагов поплавков
рис.2
5.Экономическая часть
Произведем расчет себестоимости ремонта карбюратора к-151 автомобиля Волга 3110 в условиях автосервиса. Для этого произведем расчеты затрат, определяющих себестоимость.
5.1 Расчет затрат на технологические материалы
Для выполнения работ по ремонту карбюратора к-151 необходимы материалы и запчасти (см.табл.1)
Таблица 1
Наименование материала, запчасти |
Норма расхода |
Цена ед., руб. |
Стоимость зап. частей, материалов, руб. |
Прокладка уплотнителя |
1 |
|
10 |
Уплотнитель |
1 |
|
20 |
Поплавок |
1 |
|
18 |
Клапан подачи топлива |
1 |
|
20 |
Топливный фильтр |
1 |
|
50 |
Жиклер |
1 |
|
20 |
Распылитель |
1 |
|
30 |
Эмульсионная трубка |
1 |
|
12 |
Итого |
|
|
170 |
5.2 Расчет затрат на технологическую энергию
При выполнении работ по ремонту компрессора затраты на электроэнергию для технологических целей, т.е. на работу оборудования составят:
(руб.),
где
-
тариф электроэнергии, руб./кВт;
-
фонд работы оборудования, час;
-
мощность двигателей оборудования, кВт;
-
коэффициент потерь электроэнергии в
сети и двигателях оборудования, 0,9%
Данные по электроэнергии на технологические цели приведены в табл.2
Таблица 2
-
Наименование и тип
оборудования
Потребляемая мощность,
кВт
Время работы
оборудования, час
Расходы электроэнергии,
кВт/ час
Цена 1кВт/час, руб
Сумма
затрат, руб
Стенд проверки карбюраторов КАРАТ-4
2.4
0.4
0.9
4.33
4.62
Итого
4.62
Рассчитаем стоимость затрат электроэнергии за время работы стенда проверки карбюратора КАРАТ-4:
(руб.),
