22. Намывные фильтры.

Намывные фильтры представляют собой открытые, напорные или вакуумные резервуары, внутри которых находятся фильтрующие элементы с размером ячеек 100-150 мкм (пористые керамические, сетчатые, каркасно-навитые), на которые предва­рительно намывают специальные фильтрующие порошки. В качестве фильтрующих по­рошков применяют диатомит, целлюлозу, бентонит, опилки и другие материалы с разме­ром частичек 50-70 мкм.

Н а намывные фильтры рекомендуется подавать воду, содержащую до 40 мг/л взвешенных веществ при ее цветности до 30 град. При этом примерно в 2 раза снижается со­держание органических веществ, удаляются железо, марганец, масла и микроорганизмы.

П еред началом фильтроцикла фильтрование суспензии специального порошка через чистые фильтрующие элементы на их поверхность в течение 3-5 мин наносится фильтрующий слой. Расход порошка составляет 300-400 г/м² фильтрующей площади.

За счет разности давлений в корпусе фильтра и внутри фильтрующего элемента на поверхности последнего удерживается равномерный слой порошка. Через некоторое время на поверхности фильтрующего порошка может образоваться плотная пленка, приводящая к резким потерям напора. Поэтому режим работы фильтров изменяют. По­сле зарядки фильтра в воду непрерывно или периодически добавляют 3-10 мг/л фильтрующего порошка. Этот прием помогает значительно удлинить фильтроцикл.

Промывают намывные фильтры осветленной водопроводной водой в течение 15 мин подачей ее через фильтрующие элементы в направлении, противоположном дви­жению воды при фильтровании. Расход воды на промывку составляет 0,5-0,7 % исход­ного ее количества.

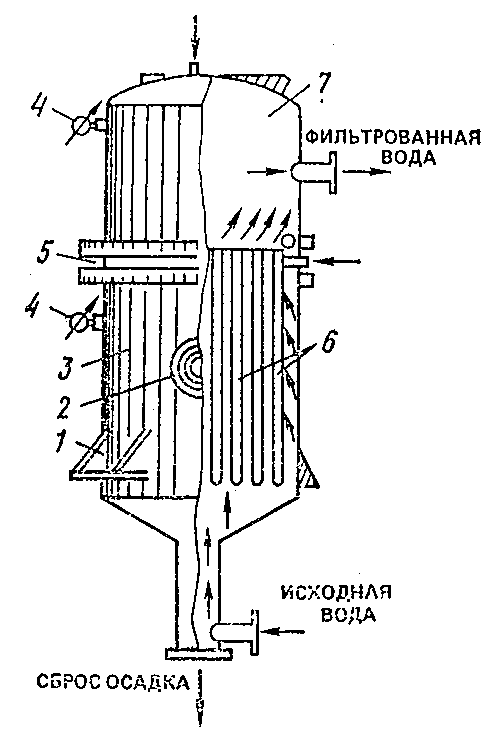

1 – опорные подставки; 2 – смотровой люк; 3 – корпус; 4 – манометры; 5 – разделительная плита; 6 – фильтрующие патроны; 7 – камера сбора фильтрата.

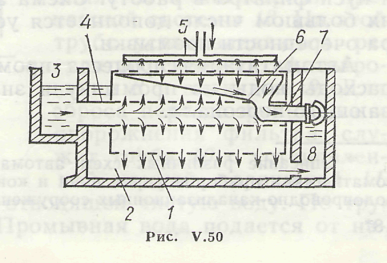

23. Грубозернистые фильтры.

Осветление технической воды нередко осуществляют без предварительного отстаивания и без коагулирования путем фильтрования ее на «грубозернистых» фильтрах с повышенными скоро­стями фильтрования при мутности исходной воды до 300 мг/л.

Вода с добавленными к ней реагентами, в отличие от контактных осветлителей, фильтруется через зернистые загрузки в направлении сверху вниз, т.е. как в обычных скорых фильтрах. Для увеличения грязеемкости фильтрующей загрузки ее делают двух- или многослойной, а также из крупнозернистого материала.

Загрузка таких фильтров состоит из песка или дробленого антрацита с круп­ностью зерен от 0,8 до 2,5 мм при коэффициенте неоднородности 1,8—2. Увеличение крупности зерен требует одновременного увеличения и толщины слоя фильтрующего материала, так как содержащиеся в воде взвешенные вещества проникают в толщу грубозернистого фильтра зна­чительно глубже, чем в толщу мелкозернистой фильтрующей среды. При указанной крупности зерен необходимая толщина слоя фильтрующего материала составляет от 1,5 до 3 м. Скорость фильтрования на грубо­зернистых фильтрах 10—15 м/ч. Верхние пределы толщины фильтрую­щего слоя и скорости фильтрования относятся к наиболее крупнозерни­стой загрузке.

В грубозернистых (контактных) фильтрах рекомендуется применять дренажи без подстилающих слоев с распределительной системой из керамических пористых плиток или винипластовых щелевых труб. Грязеемкость их загрузки примерно такая же как и у контактных осветлителей, а эксплуатационные затраты несколько ниже. При использовании контактных фильтров отпадает необходимость в строительстве сооружений или установке специального оборудования для защиты распределительных систем от загрязнения.

Важным преимуществом контактных фильтров является возможность значительного форсирования их работы путем повышения скорости фильтрования до 9 м/ч с одновременным увеличением полезной подачи воды в водопроводную сеть в период максимального водопотребления.

В результате проведенных испытаний контактных фильтров установлено, что раствор коагулянта следует подавать в воду непосредственно перед поступлением ее в фильтрующую загрузку. Контактные фильтры целесообразно применять в одноступенчатых схемах обработки воды при общем количестве взвеси в ней не более 50-60 мг/л.

Для сокращения расхода промывной воды применяют одновременную продувку грубозернистых фильтров воздухом.
