Основные конструктивные компоненты компьютера

Компьютер (ЭВМ – электронная вычислительная машина) – единство аппаратных средств и программного обеспечения, предназначенных для выполнения логических, арифметических и аналитических задач.

Все аппаратные средства ПК можно условно разделить на системный блок и периферийные устройства (устройства ввода и вывода информации, носители информации – внутренняя (основная) память и внешняя память ПК – ВЗУ).

Примечание. Устройства ввода и вывода и внешнюю память рассмотрим в других темах.

Современный персональный компьютер состоит из нескольких основных конструктивных компонент: системного блока, монитора, клавиатуры, манипуляторов, («мышь»).

! Минимально необходимый набор аппаратных средств современного компьютера – системный блок, монитор, клавиатура, «мышь».

Вместо термина "системный блок" иногда употребляют термин "платформа".

Системный блок – устройство, содержащее в своей структуре все основные технические компоненты компьютера:

1. микропроцессор – ведет обработку данных (информации) и управляет работой ПК;	7. накопитель на жёстком магнитном диске (винчестер);
2. оперативная память – хранит информацию и программы во время работы ПК, (пока ПК включен);	8. накопитель на гибких магнитных дисках (дисковод);
3. постоянная память – хранит наиболее часто используемые программы, необходимые в работе ПК;	9. накопитель на компакт-дисках (CD-ROM, DVD);
4. системная (материнская) плата – главная плата для подключения основных компонентов ПК;	10. блок питания;
5. адаптеры и контроллеры для управления и контроля периферийных устройств;	11. платы расширения;
6. коммуникационные порты для подключения различных устройств к ПК;	12. тактовый генератор и др.

Что собой представляет системная плата?

Системная плата является основной в системном блоке, она определяет его конфигурацию. Все устройства ПК подключаются к этой плате с помощью разъемов расположенных на этой плате. Соединение всех устройств в единую систему обеспечивается с помощью системной магистрали (шины), представляющей собой линии передачи данных, адресов и управления.

. Системная плата содержит компоненты, определяющие архитектуру компьютера:

• центральный процессор;

• постоянную (ROM) и оперативную (RAM) память, кэш-память (модули памяти);

• модуль BIOS (базовая система ввода/вывода) - программы тестирования устройств ПК и загрузки операционной системы после включения ПК;

• интерфейсные схемы шин;

• гнёзда (разъемы, слоты) расширения для подключения новых периферийных устройств;

• обязательные системные средства ввода-вывода и др.

Системные платы исполняются на основе наборов микросхем, которые называются чипсетами (ChipSets). Часто на системных платах устанавливают и контроллеры дисковых накопителей, видеоадаптер, контроллеры портов и др.

В гнёзда расширения системной платы устанавливаются платы таких периферийных устройств, как модем, сетевая плата, видеоплата, а так же процессор, оперативная память и т.п.

Для того, чтобы соединить друг с другом различные устройства компьютера, они должны иметь одинаковый интерфейс (англ. interface от inter — между, и face — лицо).

Интерфейс — это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.

Если интерфейс является общепринятым, например, утверждённым на уровне международных соглашений, то он называется стандартным.

Каждый из функциональных элементов (память, монитор или другое устройство) связан с шиной определённого типа — адресной, управляющей или шиной данных.

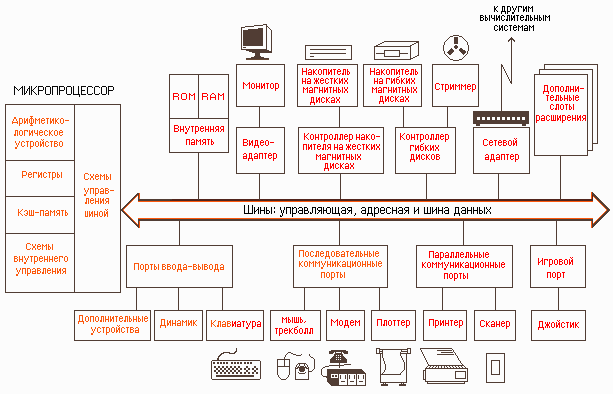

Общая структура персонального компьютера, отражающая основные функциональные компоненты компьютерной системы в их взаимосвязи, изображена на рисунке 3.

Рис. 4. Общая структура персонального компьютера с подсоединенными периферийными устройствами

Для согласования интерфейсов периферийные устройства подключаются к шине не напрямую, а через свои контроллеры или адаптеры и порты примерно по такой схеме:

Рис. 5. Схема согласования

Контроллеры и адаптеры представляют собой наборы электронных цепей, которыми снабжаются устройства компьютера с целью совместимости их интерфейсов. Контроллеры, кроме этого, осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора.
