Вопрос 29
Защитное заземление. Принцип действия защитного заземления.
Заземление – это преднамеренное электрическое соединение металлических нетоковедущих частей, которые могут оказаться под напряжением с землёй. Защитное заземление необходимо выполнять при напряжении 380 В переменного тока и 440 В постоянного тока всегда. При напряжении от 42 В до 380 В переменного тока и от 110 до 440 В постоянного тока в условиях с повышенной опасностью и особо опасных. Цель заземления – понижение напряжения между корпусом и землёй до безопасного значения. (Электроустановки, заземляющие проводники, шина зелёная, заземлитель) Заземлители могут быть:
Естественными
Естественный заземлитель – это токопроводящая часть здания, заглубленная под землю. (Водопровод, т.п.)
Искусственными. (Уголки, либо трубы из стали или меди, заглубленные ниже уровня промерзания грунта)
Для проверки технического состояния периодически проводят осмотр (внешний осмотр, контроль надёжности соединения, выборочное вскрытие грунта, измерение сопротивления заземляющего устройства). Последовательное заземление электроустановок не допускается! Контроль сопротивления проводится 2 раза в год. Заземление может быть:
Выносным – когда нельзя заземлить электроустановку на её территории.
Контурным – при этом заземлители располагаются по контуру и внутри площадки.

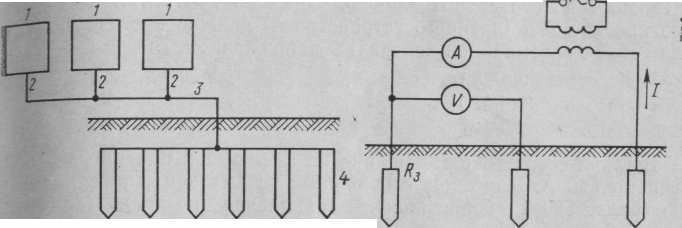

Рис. 3. Схема устройства защитного заземления:
I — электроустановки; 2 — заземляющие проводники; 3 — магистраль заземления; 4 — заземлители
Вопрос 30
Основные и дополнительные изолирующие средства защиты от поражения электрическим током в электроустановках до 1000 В.
Изолирующие защитные средства изолируют человека от находящихся под напряжением частей электроустановок, а также от земли.
Все изолирующие защитные средства делятся на основные и дополнительные. Применяя основные изолирующие средства, человек может касаться токоведущих частей, находящихся под напряжением. Поэтому изоляция этих средств защиты должна надежно выдерживать рабочее напряжение электроустановки.
Дополнительные защитные средства используются в сочетании с основными, а также служат мерой защиты от напряжения шага, В установках напряжением до и выше 1000 В применяются различные защитные средства.
К основным изолирующим средствам в электроустановках до 1000 В относятся:
диэлектрические перчатки;
инструмент с изолирующими рукоятками;
указатели напряжения.
К дополнительным средствам относятся:
диэлектрические галоши;
диэлектрические резиновые коврики;
изолирующие подставки.
Вопрос 31
Защитное отключение. Схема, принцип действия.
Защитное отключение — это быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током. Такая опасность появляется в случае, если корпуса электроустановок оказываются под -напряжением, при замы-каши фазы на землю или при снижении сопротивления изоляции проводов. Для того чтобы быстро отключить участок цепи при возникновении опасности поражения электрическим током, применяют устройства защитного отключения (УЗО). УЗО применяются как самостоятельное средство защиты взамен защитного заземления или зануления или в дополнение к ним. Чаще все их используют в электроустановках до 1000 В: для передвижных электроустановок, электроинструментов, для стационарных электроустановок, в которых заземление или зануление применить невозможно.

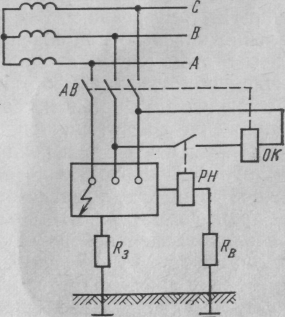

Схема УЗО, реагирующего на напряжение на корпусе приведена на рис.5.
Датчиком в схеме служит реле напряжения РН, включенное между корпусом и вспомогательным заземлителем. При пробое одной из фаз на корпус он оказывается под напряжением. Если напряжение на корпусе превысит предельно допустимое напряжение, срабатывает реле РН, замыкается цепь отключающей катушки ОК автоматического выключателя АВ. Электроустановка отключается от сети. До момента срабатывания автоматического выключателя в качестве меры защиты действует схема защитного заземления.
Такой тип УЗО применяют на сетях, где защитное заземление или зануления малоэффективны. Достоинством схемы является простота, а недостатком - отсутствие самоконтроля и селективности, а также применение вспомогательного заземления.
Рис. 5 Схема УЗО, реагирующего
на напряжение на корпусе
