Лабораторная работа №8
ИСПЫТАНИЕ СТАЛЬНОГО ОБРАЗЦА НА УДАРНУЮ ВЯЗКОСТЬ
Цель работы: Ознакомление с методикой определения ударной вязкости.
Оборудование, приборы и материалы:
Маятниковый копёр МК-30 с максимальной энергией удара А=30 кг·м (рисунки 9, 45).
Цена деления с = 0,3 кг·м
Рисунок 49 – Эскиз стандартного образца для испытания на ударную вязкость
A1
=
A2
=
A=
A1
–
A2
=

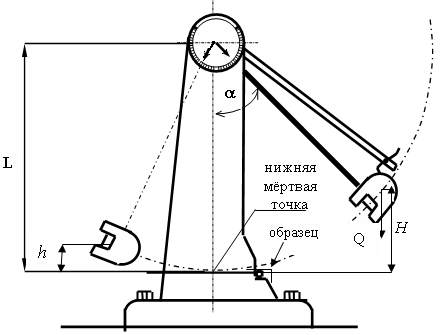

Рисунок 50 – Схема маятникового копра МК - 30
Ударная вязкость
а
характеризует сопротивляемость
материалов ударным нагрузкам. Она равна
отношению работы
,
затраченной на разрушение образца, к
площади поперечного сечения в месте
надреза
.
Данные опыта:
а
=
а)
|
б)
|
|
в)
|
Рисунок 51
a) Плоское напряжённое состояние в вершине надреза.
б) Эскиз образца с изломом после испытания
в) Эскиз образца после испытания (удар производился со стороны надреза)
В вершине надреза образуется двухосное напряжённое состояние, близкое к равномерному растяжению, при этом максимальное касательное напряжение равно примерно нулю.
Поскольку за развитие нелинейных пластических деформаций ответственны касательные напряжения, то в вершине надреза материал ведёт себя хрупко.
Ударная вязкость
для ответственных конструкций нормируется
[32]. Для котельной стали не ниже
,
для мостовой не ниже
.
При пониженных температурах металлы
проявляют свойства хладоломкости, а
ударная вязкость резко снижается,
поэтому в конструкциях и машинах
северного исполнения применяют
специальные группы сталей (см. приложение
к ЛР№1 [20, п.1.7]).
Значительная концентрация напряжений возникает в сварных швах при нарушении технологии: непровар шва, сварка разнотолщинных листов в стык.
Коэффициент концентрации равен отношению максимальных напряжений в зоне концентратора к средним напряжениям по неослабленному сечению:
а)
б)
![]() ![]() |
а)
1 ![]()
|
б)
|
|
Рисунок 52 – Сварные швы (стыковой шов листа): a)
без разделки кромок,
б)
с разделкой
кромок,
|
Рисунок 53 – Стыковой шов поясов сварного двутавра разной толщины: a) с концентрацией напряжений. б)
без концентрации
напряжений (с уклоном |
Выводы
Испытанный образец имеет ударную вязкость при комнатной температуре
а=25
кг*м/ см2 .
Лабораторная работа №9
ИССЛЕДОВАНИЕ ЯВЛЕНИЯ ПОТЕРИ УСТОЙЧИВОСТИ ПРИ СЖАТИИ
ПРЯМОЛИНЕЙНОГО ПРИЗМАТИЧЕСКОГО СТЕРЖНЯ
Цель работы: Определить экспериментальным путем величины критических сил при сжатии прямолинейных призматических стержней, изготовленных из разных материалов при разных способах их закрепления и сравнить полученные значения с аналогичными величинами, найденными теоретически.
Оборудование, приборы и инструменты:
Лабораторная испытательная установка, схематично показанная на рисунке 25;
Штангенциркуль c=0,1мм
Мерительная линейка c=1мм
|
Рисунок 54 - Конструктивная схема установки |
Характеристика образца из органического стекла:
|
|
Рисунок 55 - Восемь форм потери устойчивости центрально-сжатого стержня при различных способах его закрепления
Предельная гибкость для органического стекла:
Свойства органического стекла:
Модуль
пропорциональной упругости -
Плотность -
Изгибная
прочность -
Коэффициент Пуассона -
Температурный диапазон
Предел
прочности
Характеристика образца из сосны:
Предел прочности при сжатии
|
(см. ЛР №2) |
Предельная гибкость для сосны:
Свойства древесины хвойных пород [18]:
Модуль пропорциональной
упругости Е (вдоль волокна):
(поперек волокна): 400 МПа
Модуль сдвига G (вдоль волокна): 500 МПа
(поперек волокна): 500 МПа
Коэффициент
Пуассона
(вдоль волокна): 0,5
(поперек волокна): 0,02
Таблица 24 - Таблица результатов испытаний
Параметры |
Формула |
Ед. изм. |
Оргстекло |
Дерево |
|||
Схема1 |
Схема2 |
Схема3 |
Схема1 |
Схема2 |
|||
Длина |
l |
см |
100 |
96,7 |
100 |
100 |
96,7 |
Радиус инерции |
|
см |
0,2482 |
0,2482 |
0,2482 |
0,2367 |
0,2367 |
Площадь |
|
см2 |
4,3 |
4,3 |
4,3 |
2,296 |
2,296 |
Коэффициент приведенной длины |
|
ед |
1 |
0,7 |
0,5 |
1 |
0,7 |
Расчетная длина |
|
см |
100 |
67,69 |
50 |
100 |
67,69 |
Гибкость |
|
ед |
402 |
273 |
201 |
422 |
286 |
Предельная гибкость |
|
ед |
30 |
30 |
30 |
42 |
42 |
Теоретическая критическая сила |
|
кг |
8,9 |
19,4 |
35,6 |
12,7 |
27,7 |
Теоретическое критическое напряжение |
|
кг/см2 |
2,1 |
4,5 |
8,3 |
5,5 |
12,1 |
Вес груза |
Q |
кг |
3 |
6 |
12 |
6 |
11 |
Критическая сила (эксп.) |
|
кг |
9 |
18 |
36 |
18 |
33 |
Расхождение между значениями критических сил |
|
% |
1,1 |
-7,2 |
-1,1 |
42 |
19 |
Выводы
1) Экспериментально подтверждаются теоретические формулы Эйлера для гибких стержней (стержней большой гибкости). Погрешность критической силы составляет 7,2% для линейки из органического стекла, 42% для линейки из дерева, что объясняется отсутствием достоверных данных по величине модуля упругости дерева.
2) Экспериментально подтверждаются формы потери устойчивости гибких стержней для трех схем закрепления.
3) Критические напряжения для стержней большой гибкости во много раз меньше предела прочности при сжатии:
Для
органического стекла -
Для
дерева -
4) Для увеличения
коэффициента использования прочностных
свойств сжатых стержней целесообразно
увеличивать критические напряжения в
них путем уменьшения гибкости (обычно
).
5) Существуют эффектные способы снижения гибкости сжатых стержней путем скрепления между собой отдельных ветвей составных сечений – соединительными планками в колоннах и распорками и раскосами в башнях.
