БИЛЕТ №24

1. Для чего предназначен мягкий аварийный пластырь. Порядок его постановки.

Виды мягкого пластыря.

Отсеки с большими и средними пробоинами затапливаются водой за считанные минуты или секунды, поэтому заделка их происходит первоначально со стороны внешнего борта т.к. изнутри это сделать невозможно. Для этого на судах применяют мягкие пластыри. Они способны принимать форму обводов корпуса судна. К мягким пластырям относятся: кольчужный, шпигованный, пластырь Макарова - учебный.

Кольчужный пластырь (рис. 1) является наиболее прочным из всех мягких пластырей. Он представляет собой металлическую сетку-кольчугу 5 из стального гибкого каната диаметром 9 мм, состоящую из соединенных между собой металлических колец, которые при натяжении пластыря приобретают форму квадрата. Металлическая сетка обшита с каждой стороны двумя слоями парусины. Внутрь каждой ячейки вставлены тройные парусиновые шайбы 4, через которые прошиваются между собой все слои парусины. Сетка-кольчуга препятствует вдавливанию парусины внутрь пробоины давлением воды. Пластырь окантован одним общим пеньковым ликтросом 2, к которому крепится стальной ликтрос сетки 3. По углам и посередине всех сторон пластыря в ликтрос вделаны коуши (петли) 1 для крепления концов при заводке пластыря. Масса пластыря размером 3x3 м равна 90 кг.

Рис. 1. Кольчужный пластырь.

1 - коуш; 2 - ликтрос пластыря;

3 - ликтрос сетки; 4 - парусиновые шайбы;

5 - сетка-кольчуга.

Кольчужный пластырь, имеющийся на судне, должен обеспечиваться следующей комплектацией:

• конец подкильный из мягкого стального троса диаметром 13,5 мм — 3 шт.;

• шкот окружностью 90—100 мм — 2-3 шт.;

• оттяжка пенькового троса окружностью 75—90 мм, длиной 70 м — 2 шт.;

• скоба такелажная для стального каната диаметром 24 мм — 12 шт.;

• тали с вертлюжным гаком на 1000 кг — 2 шт.;

• канифас-блок для пенькового троса окружностью 90 мм — 2 шт.;

• штерт контрольный пенькового троса окружностью 50 мм, длиной 35 м, имеющий через каждые 0,5 м насечки (узлами, либо краской, либо вшитой цветной материей) — 1 шт.

Шпигованный пластырь (рис. 2.) имеет стандартные размеры 2x2 м, состоит из двух слоев парусиновых прошитых полотен 3. На одну сторону нашит шпигованный мат 4. Пластырь окантован ликтросом 1, по углам имеются коуши. В верхней части по середине имеется коуш круглый (петля). На пробоину пластырь заводится шпигованной стороной.

Р ис. 2. Шпигованный пластырь.

1 - ликтрос пластыря; 2 - бензель ликтроса;

3 - парусина; 4 - мат шпигованный.

Пластырь Макарова (учебный) представляет собой соединение двух слоев парусины, прошитой вдоль и поперек. Пластырь окантовывается ликтросом, по углам располагаются коуши для крепления концов, причем один коуш имеется в средней части одной из сторон пластыря для крепления контрольного (мерного) штерта.

Заводка мягкого пластыря.

Для успешной установки пластыря проводят ряд предварительных работ: определяют точные размеры пробоины, ее расположение по высоте относительно действующей ватерлинии и по длине судна (номера шпангоутов). Если размеры пробоины велики и есть опасность (при откачке воды из аварийного отсека) вдавливания пластыря в пробоину, предусматривают заводку на пробоину фальшшпангоута (стальной трос).

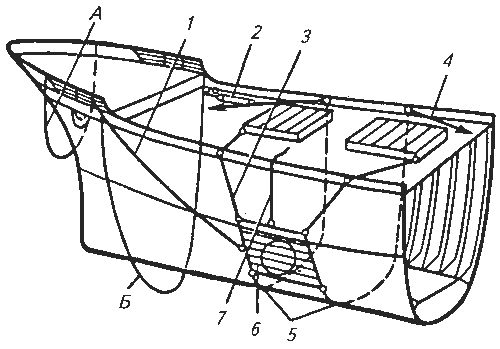

Рис. 3. Схема постановки мягкого пластыря.

Практическая заводка пластыря на пробоину (рис. 3, 4) является трудоемкой процедурой, требующей больших человеческих ресурсов (около 12 человек) и в общем плане может осуществляться следующим образом:

• заводят два подкильных конца из мягкого стального троса через носовую оконечность, однако если судно имеет большие размеры и позволяет кормовая оконечность (рули, винты не выступают), а также в том случае, если пробоина вблизи кормы, целесообразнее завести концы через кормовую оконечность; на ходу судна — только с носа (для предотвращения попадания подкильных концов на винт, руль, выдвижные устройства и другие выступающие части необходимо в средней части подкильных концов закрепить груз; для этого можно использовать, например, тяжелые такелажные скобы);

• на противоположном аварийному борту два конца стального троса крепят на средства, способные к выборке (тали, блоки, лебедка);

• в районе аварийного борта убирают леера и стойки, мягкий пластырь разворачивают на палубе;

• за нижние крайние коуши при помощи такелажной скобы крепят другие концы стального троса (подкильного конца);

• за верхние крайние коуши пластыря крепят шкоты из пенькового или синтетического троса;

• за средние боковые коуши крепят оттяжки из пенькового или синтетического троса;

• за верхний средний коуш крепят контрольный штерт;

• после надежного крепления указанных тросов одновременно постепенно выбирают подкильные концы, которые закреплены, например на талях, находящихся на противоположном аварийному борту, при этом травя шкоты и оттяжки;

• шкоты и подкильные концы необходимо установить под углом 45 градусов относительно сторон пластыря, что обеспечит плотное прижатие его к пробоине;

• при спуске пластыря с палубы на аварийный борт необходимо обеспечить по возможности плотное прижатие пластыря к борту;

• расстояние от поверхности воды до пробоины, т.е. глубину установки пластыря, необходимо контролировать по контрольному штерту;

Р ис. 4. Заведение подкильных концов и установка пластыря на пробоину.

Кроме того, на большие и очень большие пробоины можно устанавливать бортовые кессоны (рис. 5). Эта процедура может быть выполнена силами аварийно-спасательных служб и с помощью специально оборудованных судов, а также на судоремонтных заводах при отсутствии доков.

Рис. 5. Установка бортового кессона.

1 - кессон; 2 - мягкие подушки; 3 - прижимные концы.
