Билет № 17

1. Ад с фазным ротором. Пуск ад.

Недостатком АД с КЗ ротором является большой пусковой ток.

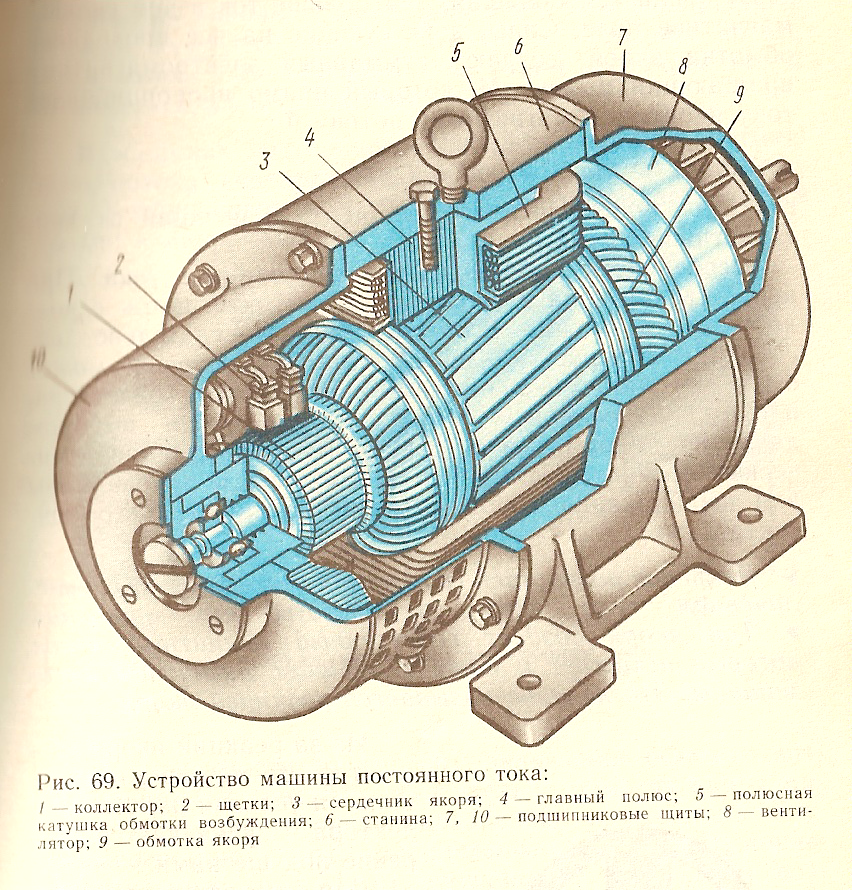

УСТРОЙСТВО Двигатель состоит из неподвижной части- статора и вращающейся – ротора.

О сновные детали: корпус сердечник статора с обмоткой . Сердечник статора собран из листов электротехнической стали, покрытых лаком. На внутренней стороне сердечника имеются пазы, в которые закладывают статорную обмотку. У трехфазного двигателя она трехфазная. Концы обмоток статора присоединены к зажимам коробки выводов.

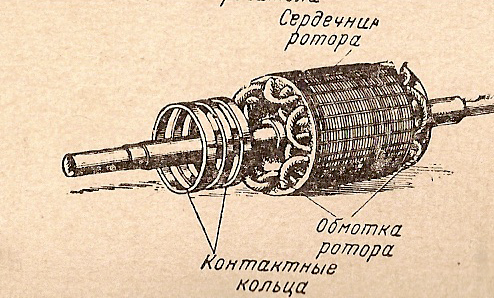

Ротор состоит из сердечника с обмоткой и вала. Вал вращается в подшипниках , расположенных в подшипниковых щитах. В пазах ротора укладывают обмотку, подобную обмотке статора. Фазные обмотки соединяют в звезду, а три ее вывода подсоединяют к трем контактным кольцам, насаженным на вал и изолированных друг от друга. Двигатели с фазным ротором обладают лучшими пусковыми свойтсвами.

ПУСК ДВИГАТЕЛЕЙ.

2. Самоиндукция. Индуктивность. (физика)

Билет № 18

1. Синхронный генератор. Работа синхронной машины в режиме двигателя.

Синхронные машины используют как генераторы и двигатели. Генераторы переменного тока- это синхронные машины. Синхронные двигатели применяют когда они экономичней асинхронных.

СИНХРОННОЙ МАШИНОЙ называется электрическая машина переменного тока, у которой магнитное поле статора и ротор имеют одинаковую скорость вращения.

УСТРОЙСТВО Состоит из неподвижной части – статора, в пазах которого располагается трехфазная обмотка и вращающейся части ротора с электромагнитами ( полюсами), питаемыми постоянным током через контактные кольца и щетки. Обмотка электромагнитов создающая магнитный поток машины, называется обмоткой возбуждения.

НАЛИЧИЕ В ЦЕПИ РОТОРА ИСТОЧНИКА ПОСТОЯННОГО ТОКА- ОТЛИЧИЕ СГ ОТ АД

Роторы СГ делятся по конструкции на 2 типа:

1. ЯВНОПОЛЮСНЫЕ (собирают из частей: полюсы, сердечник, обмотка, вал). Первичными двигателями являются гидравлические турбины.- тихоходные машины

2. НЕЯВНОПОЛЮСНЫЕ ( цилиндр- сердечник на поверхности которой выполняют пазы- углубления, в которых размещается обмотка возбуждения). ПД являются паровые машины.

ПРИНЦИП ДЕЙСТВИЯ ОСНОВАН на явлении э\м индукции. Ротор приводится во вращение первичным двигателем. От возбудителя в обмотку возбуждения ротора подается постоянный ток. Магнитное поле ротора, созданное обмоткой возбуждения и вращающееся с ротором магнитное поле будет пересекать статорную обмотку и индуцировать в фазах – ЭДС.

СИНХРОННЫЙ ДВИГАТЕЛЬ выполнен так же, как и СГ. Обмотка его статора подключена к сети трехфазного переменного тока; в обмотку ротора подается от постороннего источника постоянный ток. Благодаря взаимодействию вращающегося магнитного поля, созданного трехфазной обмоткой статора, и тока, проходящего по обмотке ротора, возникает вращающий момент, приводящий двигатель во вращение.

2. Производство и распределение электроэнергии.

Производство , передача, распределение и потребление электроэнергии – единый процесс.

Электроэнергетическая система – это совокупность сооружений для производства, преобразования, передачи, распределения и потребления электроэнергии, которые связаны общим технологическим процессом и общим централизованным управлением.

ПРОИЗВОДСТВО: Электростанция- предприятие , предназначенное для выработки электроэнергии.

Бывают : гидравлические, тепловые, атомные, солнечные, ветряные, приливные.

ГЭС – в качестве ПД используют гидравлическую турбину, приводимые во вращение энергией падающей воды. КПД 80-90 %

ТЭС – в качестве ПД – паровые турбины, ДВС и газовые турбины. Бывают конденсационные ( отработанный пар охлаждается и конденсируется в спец конденсаторах с проточной водой, а затем поступает в общий водоем. КПД 30-35%) и теплофикационные ( ТЭЦ, на них производится как электроэнергия, так и тепловая энергия)

АЭС- тепловые станции, в которых теплота выделяется за счет реакции деления радиоактивных элементов в ядерном реакторе.

ПЕРЕДАЧА: На практике при передаче используются напряжения: 110, 220,330,500,750,1150,1500 кВ. Чем длиннее ЛЭП , чем выше напряжение. ЛЭП бывают: воздушные (выполняют из неизолированных проводов, укрепленных на опорах с помощью изоляторов. Провода бывают одножильными, многожильными, спец профиля) ; кабельные линии электропередачи (выполняют путем укладки кабеля в землю)

ПРЕОБРАЗОВАНИЕ электроэнергии с более низкого на более высокое и наоборот, осуществляется с помощью трансформаторов.

РАСПРЕДЕЛЕНИЕ электроэнергии осуществляется на подстанциях. Они бывают: - районные ( принимают э/энергию непосредственно от ЛЭП, понижают напряжение и передают на главные подстанции); главные подстанции понижают напряжение до 6,10, 35 кВ; местные ( понижают до 380/220 В и распределяются на промышленные предприятия и жилые дома)
