2. Тиристоры

ТИРИСТОРЫ – П\п приборы с 3-мя р-n-переходами, которые имеют 2 устойчивых состояния.

У тиристора имеется 3 вывод- управляющий электрод.

Если между анодом и катодом тиристора приложено постоянное напряжение в прямом направлении, то переходы П1и П3 открыты, а переход П2 закрыт. Если напряжение достигнет некоторого значения, называемого напряжением переключения, то в переходе П2 резко уменьшается и тиристор открывается.

Если на управляющий электрод подать ток от постороннего источника, то в переходе П3 возникнет ток управления и появятся дополнительные носители заряда и тиристор открывается. Значит , существуют два способа открытия тиристора.

ПРИМЕНЕНИЕ: бесконтактные переключатели, регулируемые выпрямители, для плавной регулировки мощности.

Билет № 13

3. Измерение силы тока, напряжения (шунт, добавочное сопротивление).

Чтобы измерить ток в цепи, амперметр включают в цепь последовательно с потребителем электрической энергии. Весь ток проходит через прибор.

Если А подключить непосредственно к источнику, то через катушку прибора пойдет большой ток (сопротивление А мало) и она сгорит.

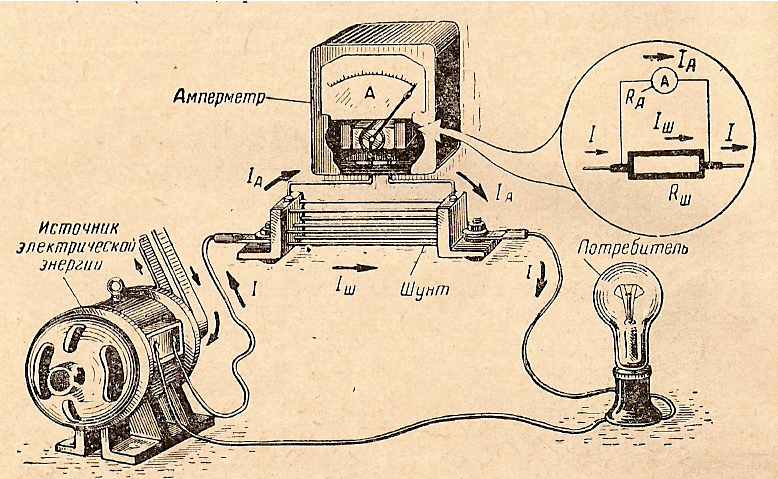

Для расширения пределов измерения А, параллельно прибору включается небольшое сопротивление Rш, которое называется шунт. При этом через прибор проходит только часть Iа измеряемого тока I , обратно пропорциональная его сопротивлению Rа. Большая часть Iш этого тока проходит через шунт.

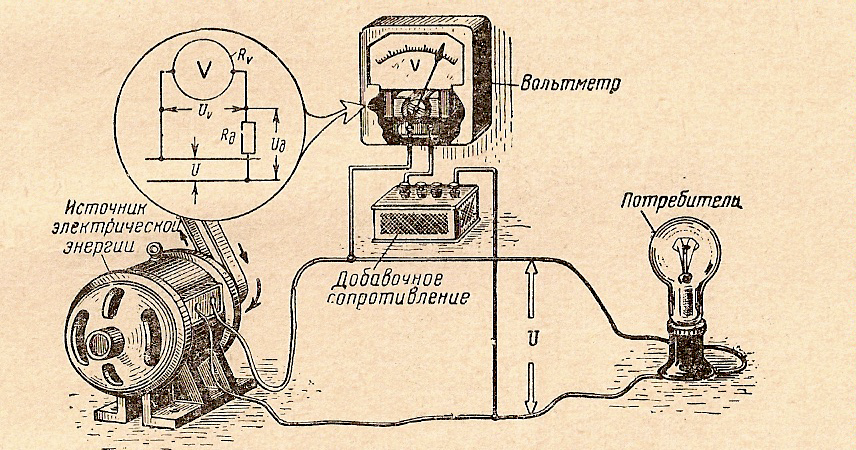

Д ля измерения напряжения вольтметр присоединяют потребителю, параллельно источнику электрической энергии или потребителю. Вольтметры выполняют с большим сопротивлением. Для расширения пределов измерения вольтметров последовательно с обмоткой прибора включают добавочное сопротивление Rд. При этом на прибор приходится часть Uv измеряемого напряжения U, пропорциональная сопротивлению прибора Rv.

4. Измерительные трансформаторы

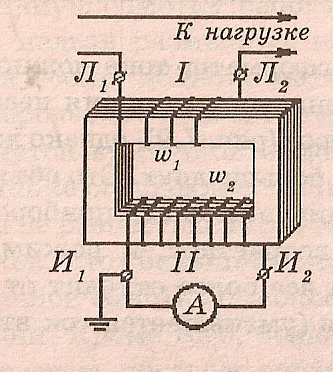

В сетях переменного тока высокого напряжения в целях безопасности измерительные приборы включают через измерительные трансформаторы тока и напряжения. Трансформатор тока состоит из сердечника и двух обмоток – первичной и вторичной. Первичную включают последовательно с нагрузкой, а к вторичной обмотке, подключают амперметр. Ток I 1 во много раз больше тока I2/Сопротивление А мало, трансформатор работает в режиме КЗ.

Выводы обмоток маркируют: первичная – Л1 и Л2(линия), вторичная – И1 и И2(измеритель). Служат для преобразования токов больших значений ( до десятков тысяч А) в токи малых значений ( до 5 А).

Трансформатор напряжения состоит из сердечника и двух обмоток – первичной и вторичной. Первичная содержит больше витков , чем вторичная. На первичную подается измеряемое напряжение U1, а к вторичной присоединяется вольтметр. Трансформатор работает в режиме холостого тока. Выводы трансформатора маркируют : А, Х- выводы первичной обмотки, а,х- выводы вторичной. Номинальное вторичное напряжение всех трансформаторов -100 В.

Билет № 14

1. Устройство и принцип работы трансформатора. Кпд трансформатора.

Т рансформаторы используют в системах передачи и распределения электроэнергии.

Трансформатор- устройство, преобразующее напряжения одного значения в другое без изменения частоты.

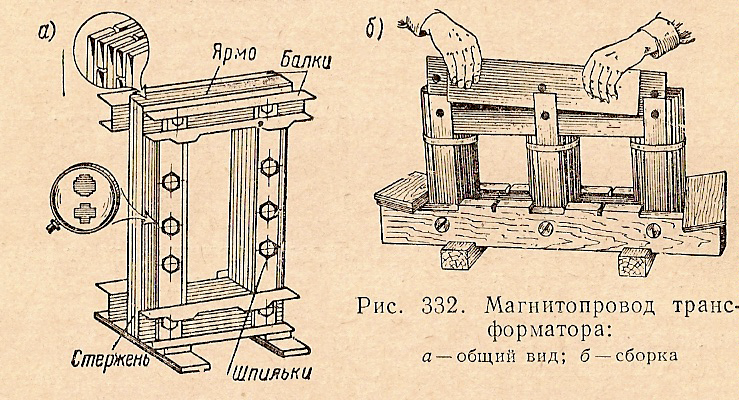

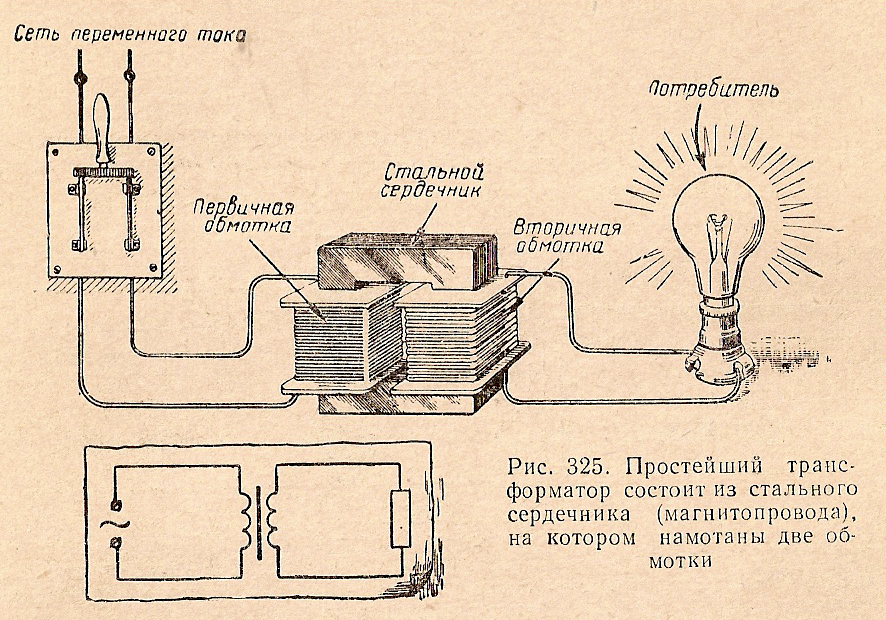

УСТРОЙСТВО. Состоит из стального замкнутого магнитопровода и двух индуктивно связанных обмоток (катушек). Для уменьшения потерь на вихревые токи магнитопровод собирают из листов электротехнической стали толщиной 0,35 или 0,5 мм. Листы изолируют друг от друга лаком. Обмотки выполняют в виде цилиндрических катушек из медных или алюминиевых проводов круглого или прямоугольного сечения. В системе электроснабжения в основном используют масляные трансформаторы. В них магнитопровод помещают в бак с трансформаторным маслом. В общественных и производственных помещениях используют сухие трансформаторы с воздушным охлаждением.

ПРИНЦИП ДЕЙСТВИЯ. Действие трансформатора основано на явлении э\м индукции. Число витков в первичной обмотке – N1, во вторичной – N2. Первичную подключают к сети переменного напряжения, по ней протекает ток I1 , который возбуждает в сердечнике трансформатора переменный магнитный поток Ф. Этот поток, пронизывая витки обмоток трансформатора, будет индуцировать в них ЭДС е1 и е2. Если вторичную обмотку замкнуть на приемник, то по обмотке , через приемник будет протекать ток I2.

К=Е1/Е2=U1/U2=N1/N2- коэффициент трансформации.

К>1- понижающий трансформатор, K<1 – повышающий.

КПД. КПД трансформатора ( 98-99 %). Периодические изменения магнитного поля в магнитопроводе трансформатора сопровождаются потерями в стали магнитопровода ( зависят от сорта стали) и потерями в меди ( обмотках- нагревание)

2. Способы возбуждения генератора постоянного тока.
