Билет № 8

1.Получение переменного тока. Действующие значения тока и напряжения. Цепь переменного тока с активным сопротивлением. (ФИЗИКА)

2. Сглаживающие фильтры.

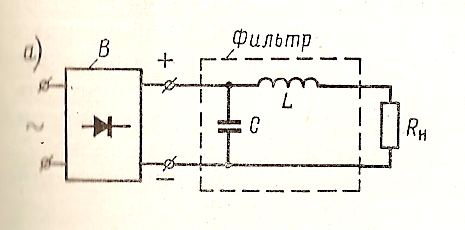

Д ля устранения пульсаций переменного тока после выпрямления применяют фильтры. Фильтр не допускает прохождение переменной составляющей выпрямленного тока к нагрузке. Простейший фильтр состоит из конденсатора и катушки индуктивности. Конденсатор, подключенный параллельно нагрузке заряжается при нарастании выпрямленного напряжения и разряжается при уменьшении, сглаживая напряжение. Катушка при нарастании импульсов выпрямленного тока задерживает рост тока, а при уменьшении задерживает его, сглаживая пульсации тока.

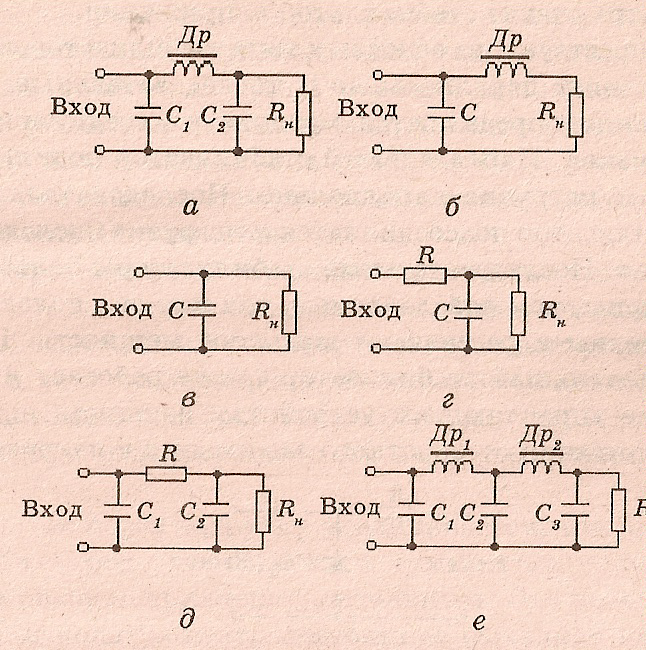

Для получения выпрямленного тока свободного от пульсаций, применяют П- образные LC-фильтры (рис а) (более 50 мА). При небольших токах нагрузки успешно работает Г- образный фильтр ( до 50 мА)- RC-фильтр (рис г). В ответственных случаях фильтры делают многозвеньевыми, состоящим из нескольких П- образных и Г- образных фильтров.

Билет № 9

1. Цепь переменного тока с емкостным сопротивлением (конспект ФИЗИКА)

2. Интегральные микросхемы.

ИС - законченная электронная цепь в корпусе. Состоит из диодов, транзисторов, резисторов, конденсаторов.

ПРЕИМУЩЕСТВА: малый размер, потребление меньшей мощности и работа с высокой скоростью, надежность.

НЕДОСТАТКИ: невозможность работы от высоких напряжений, не возможность быть отремонтированными.

ИС бывают: монолитными, тонкопленочными, толстопленочными, гибридными.

МОНОЛИТНАЯ ИС: Круглая кремниевая пластина диаметром 8-10 см и 0,25мм толщиной. На пластине (подложке) формируется до нескольких сотен микросхем. После тестирования подложка разрезается на отдельные чипы. Каждый чип представляет одну ИС, содержащую все компоненты.

ТОНКОПЛЕНОЧНАЯ: формируется на поверхности изолирующей подложки из стекла ил керамики размером 5 см². Резисторы и конденсаторы формируются с помощью тонких пленок металлов и окислов, наносимых на подложку. Диоды и трансформаторы формируются как отдельные п\п устройства подсоединяются в соответствующих местах. Чипы диодов и транзисторов формируются с помощью монолитной техники и устанавливается на подложке.

ТОЛСТОПЛЕНОЧНАЯ: При этом методе резисторы и кондесаторы и проводники формируются на подложке методом трафаретной печати: над подложкой размещается экран из тонкой проволоки, и металлические чернила делают сквозь него отпечаток.

ГИБРИДНАЯ: формируется с использованием всех перечисленных методов.

Билет № 10

1. Трехфазный ток. Соединение звездой. Соединение треугольником.

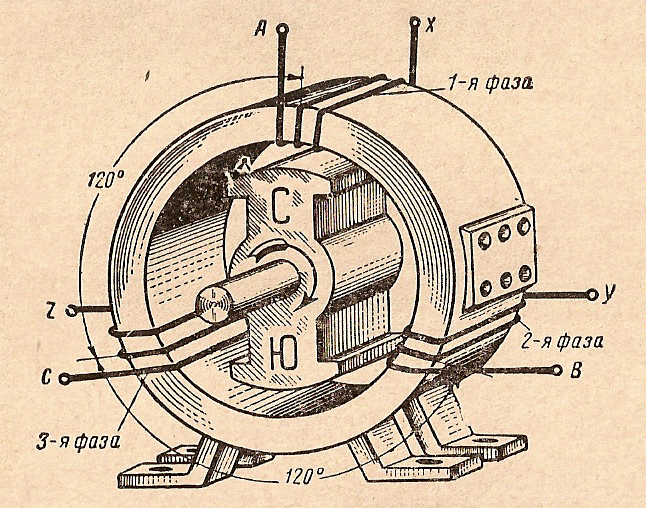

Т рехфазная система представляет собой совокупность трех электрических цепей переменного тока одной частоты, ЭДС которых сдвинуты по фазе на 120 градусов.

Каждую отдельную цепь трехфазной системы называют фазой.

Э лектроприемники и обмотки источников энергии могут быть включены звездой и треугольником.

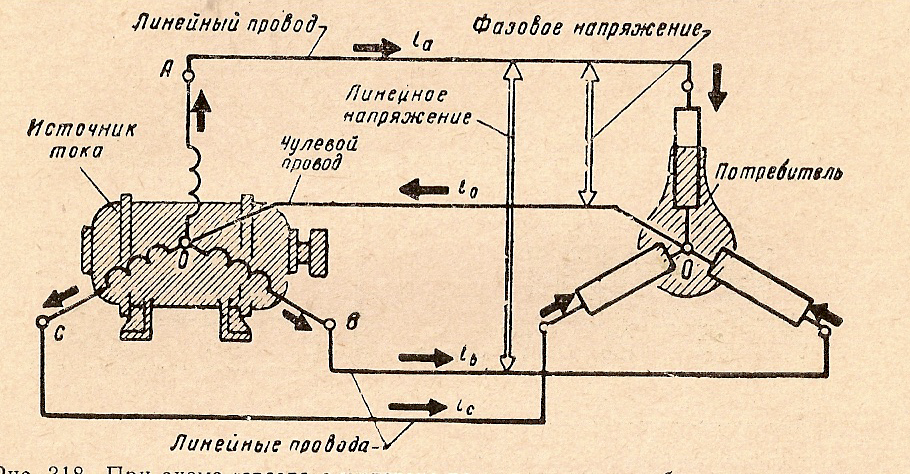

ЗВЕЗДА «Звездой» называется такое соединение фаз генератора или фаз электроприемника, при котором концы фаз соединяются в общую точку, а к началам фаз подключаются линейные провода. Провод , присоединенный к общей точке, называют нулевым или нейтральным.

Различают два типа напряжения: линейное ( между линейными проводами) и фазное ( между линейным и нулевым проводом). Соотношения между фазным и линейным напряжением : . Два типа тока линейные (токи, протекающие в линейных проводах), фазные ( токи в нагрузках фаз).Соотношения между токами: Соединение звездой применяют при электрификации жилых домов.

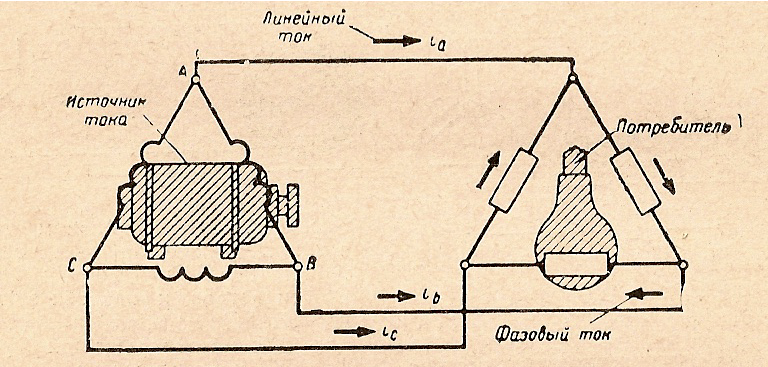

Т РЕУГОЛЬНИК«Треугольником» называют такое соединение фаз генератора или фаз электроприемника, при котором конец 1-й фазы соединяется с началом

2-й, конец 2-й с началом 3-й, и конец 3-й с началом 1-й.

При соединении треугольником существуют только линейные напряжения, а токи- фазные и линейные. Соотношения между токами:

2. Действие эл тока на организм. Основные причины поражения электрическим током.

Воздействие эл тока на человека может быть различным: от легкого судорожного сокращении мышц до прекращения работы сердца.. Различают три предельных значения тока: ощутимый, неотпускающий и фибрилляционный.

Ощутимый ток (0,6-1,5 мА) вызывает слабый зуд и покалывание, не опасен для жизни.

Неотпускающий ток (10-15 мА) вызывает сильную боль, при этом судороги настолько сильны, что человек не может разжать руку, в которой находится токоведущая часть.

Фибрилляционный ток (100 мА и более) , проникает глубоко в грудь, раздражая мышцы сердца. Такой ток очень опасен: через 1-2 с прекращается движение крови в сосудах и наступает смерть. Речь шла о переменном токе.

Постоянный ток в 4-5 раз безопаснее переменного при напряжениях до 250-300 В. При более высоких напряжениях постоянный ток оказывается опасней переменного. Сопротивление тела человека колеблется от 3000 до 100 000 Ом.

Двухфазным прикосновением называют случай, когда человек касается двух проводов( на тело действует линейное напряжение и протекает большой ток 127 мА- смертелен), а однофазным- когда человек касается одного провода, имея контакт с землей ( на тело действует фазное напряжение, ток73 мА- смертельно опасен, если человек в обуви, то ток 1,4 мА- не опасен)
