1. 5 Привязочные работы в полигонометрии.

Привязка полигонометрии к пунктам государственной геодезической сети производится для определения координат пунктов полигонометрического хода и для передачи направления на стороны хода.

Привязку полигонометрии к пунктам геодезической сети можно произвести различными способами в зависимости от расположения этих пунктов по отношению к пунктам полигонометрии.

Для привязки хода необходимо иметь координаты начала и конца хода и дирекционные углы исходных начальной и конечной сторон хода. Самым простым способом привязки является непосредственное примыкание полигонометрического хода к пунктам триангуляции или полигонометрии высшего класса. В этом случае привязка осуществляется измерением примычных углов.

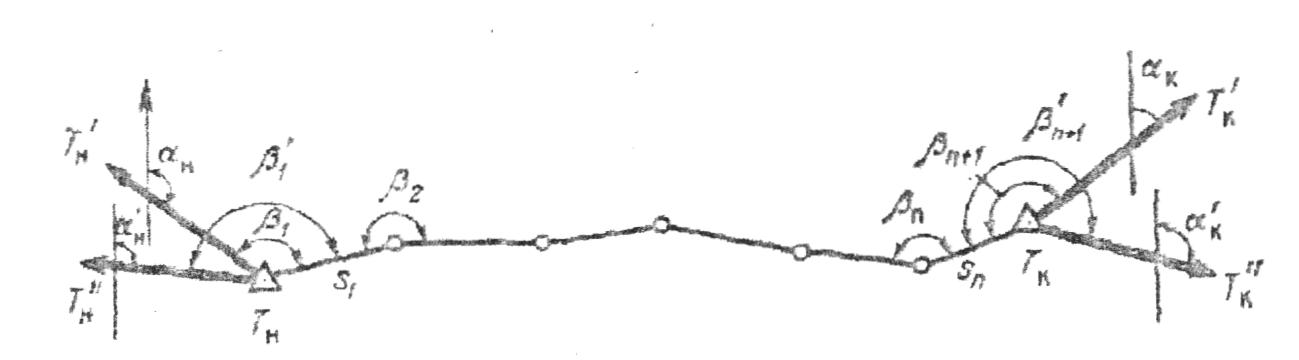

Если известны координаты пунктов Тн и Тк (рис. 4), из которых видны пункты государственной геодезической сети Тн', Тк', то на пункте Тн необходимо измерить примычные углы

Рис. 4

и ', а на пункте Тк - углы '+1 и +1. Вычислив по координатам пунктов Тн, Тн', Тн", Тк, Тк', Тк" дирекционные углы , ', , ' сторон ТнТн', Тн''Тн, ТкТк', ТкТк", можно передать ди­рекционные углы на стороны полигонометрического хода .Этот способ привязки дает надежный контроль, так как разность примычных углов и ', '+1 и +1 должна равняться разности дирекционных углов и ', и '.

В ряде случаев не удается один из концов хода или оба конца привязать к исходным направлениям. Например, когда на исходном пункте отсутствует видимость с земли на соседние пункты, наружные знаки пришли в ветхость, а центры на ориентирных пунктах потеряны. В таких случаях на этом конце хода осуществляют привязку лишь к пункту, а примычный угол между направлением последней линии хода и исходным направлением остается неизмеренным. Однако в практике геодезических работ бывают случаи, когда непосредственно привязку полигонометрии к пунктам государственного геодезического обоснования осуществить почему-либо невозможно. Тогда применяют особые способы привязки, которые можно разделить на две группы:

1) привязка к близлежащему пункту;

2) привязка к отдаленному пункту.

Используя различные способы привязки, можно получить также координаты ряда боковых пунктов.

2. Измерение углов в полигонометрии 2 разряда

В настоящее время основным способом измерения углов в полигонометрии 2 разряда является способ круговых приемов. Этим способом измеряют углы на пунктах, где имеется более двух направлений. На пунктах полигонометрических ходов, где имеется по два направления, производят измерения влево или вправо лежащих по ходу углов способом отдельного угла (без замыкания горизонта).

Измерения углов выполняются с применением трехштативной системы.

Количество приемов в зависимости от класса или разряда полигонометрии и прибора приведено ниже.

Таблица № 2

Приборы	Полигонометрия
	4 класс	1 разряд	2 разряд
Тип Т2	6	2	2
Тип Т5	-	3	2

В полигонометрии 2 разряда измерение направлений на стенные знаки производится по программе измерения основных углов. Результаты измерения отдельных углов или направлений на пунктах полигонометрии 2 разряда в зависимости от применяемых приборов должны находиться в пределах допусков, указанных ниже.

Таблица №3

Основные элементы угловых измерений	Допуски для приборов
	типа Т2	типа Т5
Расхождение в полуприёмах	8,0ˮ	0,2ʹʹ
Расхождение в приёмах	8,0	0,2
Колебание значений 2С в приёме	12,0	-
Колебания между повторными наблюдениями начального направления в начале и конце полуприёма	8,0	0,2
Колебания направлений в отдельных приёма, приведенных к общему нулю	8,0	0,2

При привязке к стенным знакам колебания направлений, приведенных к общему нулю в отдельных приемах, не должны превышать 10" при расстояниях более 10 м и 15" при расстояниях менее 10м от вспомогательного до стенного знака.

При измерении углов на примычном пункте расхождения между значениями измеренного и исходного углов должны быть не более: 20"для 2 разряда.

При наблюдении на визирные цели сигналов или пирамид должны учитываться элементы центрировки и редукции.

Если завершенные приемы измерений не удовлетворяют указанным допускам, то повторяют те из них, которые имеют наибольшее и наименьшее значения. Измерения повторяют на тех же установках лимба.
