Заключение

Рассмотрена кавитация в центробежных насосах, условия возникновения. Дано понятие допустимой высоты всасывания и кавитационного запаса. Рассмотрены кавитационные испытания центробежного насоса и построены кавитационные характеристики. Предложены пути улучшения всасывающей способности насосов. Даны основные правила обслуживания насосов.

Объемные насосы Лекция 8 Введение

Рассматривается принцип действия и виды объемных насосов, применяемых в переработке нефти. Возвратно-поступательные насосы. Классификация. Принцип действия. Подача, графики подач, неравномерность подачи.

Объемные насосы делятся на возвратно-поступательные (поршневые и плунжерные) поворотные (радиально и аксиально поршневые ) и роторные насосы (шестеренные, винтовые, пластинчатые насосы и т.д.).

Поршневой насос. Устройство и принцип действия

Поршневой насос состоит (рисунок 62): 1 - рабочий цилиндр; 2 - поршень (вытеснитель); 3 - шток; 4 - (ползун) крейцкопф; 5 - шатун; 6 - кривошип или коленчатый вал; 7 - всасывающий клапан; 8 - нагнетательный клапан.

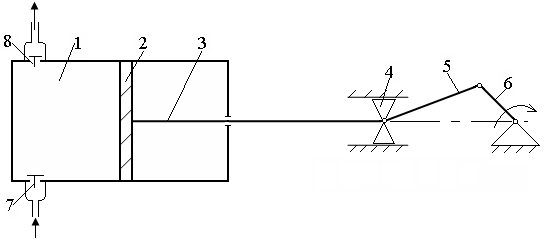

Рисунок 62 – Схема поршневого насоса

В принципе поршневые насосы самовсасывающие и их не надо заполнять жидкостью пред пуском. Однако после длительной остановки его все же заливают жидкостью, т.к. смазка всех трущихся частей осуществляется перекачивающей жидкостью.

При ходе поршня вправо в цилиндре создается разрежение, и камера заполняется жидкостью через всасывающий клапан. При ходе поршня влево, давление повышается, всасывающий клапан закрывается, и жидкость подается в нагнетательный трубопровод. Цикл поршневого насоса в идеальном случае состоит из процессов всасывания и процесса нагнетания, т.к. жидкость – несжимаемая среда.

Закон движения поршня. Скорость и ускорение

На рисунке 63 представлены основные размеры насоса.

Рисунок 63 – Поршневой насос

s – ход поршня

Так как всегда , тогда , следовательно

- закон движения поршня

На рисунке 64 представлены зависимости скорости, ускорения и расхода от угла поворота кривошипа.

Рисунок 64 – Зависимость параметров поршневого насоса от угла поворота кривошипа

Средняя подача насоса. Степень равномерности подачи

1. Одноцилиндровый простого действия (рисунок 62)

степень неравномерности

2. Одноцилиндровый двойного действия (рисунок 65)

Рисунок 65 – Одноцилиндровый насос двойного действия

f_шт – площадь штока

Без учета площади штока, или для двухцилиндрового насоса простого действия график будет

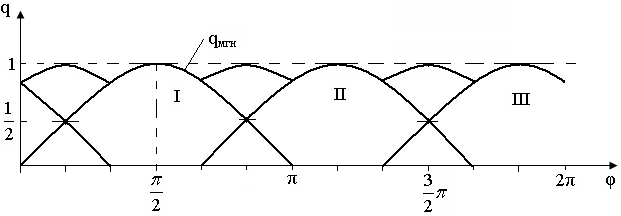

3. Трехцилиндровый простого действия (рисунок 66)

Рисунок 66 – Трехцилиндровый насос простого действия

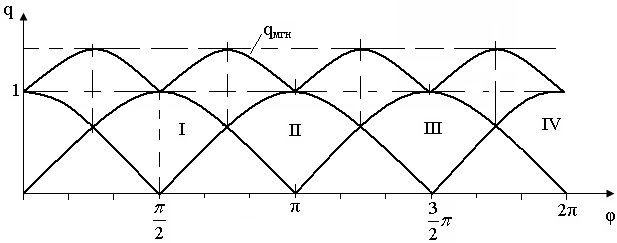

4. Четырехцилиндровый насос простого действия (рисунок 67)

Рисунок 67 – Четырехцилиндровый насос простого действия

Увеличение числа цилиндров больше трех приводит к тому, что все четные насосы имеют степень неравномерности подачи выше, чем нечетные с меньшим числом цилиндров.
